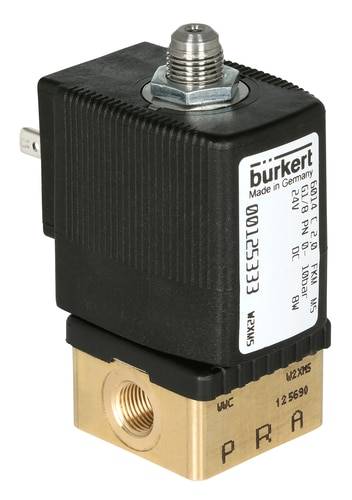

Bürkert izravno upravljanje ventila 125329 6014 24 V/DC Materijal kućišta mjed Brtveni material FKM 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
10 kom. - zaliha Njemačka
Broj
Ukupno (97,99 € / komad)
97,99 €
sa PDV-om
Dostupno još samo 10 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert izravno upravljanje ventila 125329 6014 24 V/DC Materijal kućišta mjed Brtveni material FKM 1 St.
- Mali dizajn
- Izravna gluma
- FKM brtva standardno
- Utikač se može okretati 4 x 90 °
- Brzo prebacivanje
- Pogodno za tehnički vakuum
Tehnički podaci
- Nazivna širina 1,5 mm
- Utičnica za mrežni priključak G 1/8 "
- Kv vrijednost 0,07 m³ / h
- Raspon tlaka 0 - 16 bara
- Napon 024 V / DC
- Srednja temperatura -10 do +100 ° C
- Temperatura okoline -10 do +55 ° C
- Viskoznost max. 21 mm² / s
- Vrijeme otvaranja 10 - 15 ms
- Vrijeme zatvaranja 15 - 20 ms
- Potrošnja električne energije 8/9 W (topla / hladna zavojnica)
- Vrsta
6014
- Vrsta proizvoda
izravno upravljanje ventila
- Radni napon
24 V/DC
- Materijal kućišta
mjed
- Priključak
G 1/8
- Radni tlak (maks
16 bar
- Proizvođač-br. dijela
125329
- Radni tlak (min.)
0 bar
- Brtveni material
FKM
- Funkcija
3/2-smjerni
- Težina
0.332 kg
- Temperaturni opseg medija
-10 do +100 °C
- Maks. temperatura medija
+100 °C
- Min. temperatura medija
-10 °C
- Medium
neutralni mediji
- Nazivna širina
1.5 mm
- Određene značajke
obujmica
- Visina
73 mm
- Dužina
32 mm
- QNn vrijednost
75 l/min
IP65
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
-10 °C
- Način rada
položaj izlaz 2 pod tlakom
- Kv vrijednost
1.17 l/min
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 625227 Bürkert izravno upravljanje ventila 125329 6014 24 V/DC Materijal kućišta mjed Brtveni material FKM 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 625227 Bürkert izravno upravljanje ventila 125329 6014 24 V/DC Materijal kućišta mjed Brtveni material FKM 1 St.
Opis
Elektromagnetski ventil koristi se za neutralne plinovite i tekuće medije, posebno za upravljanje pneumatskim pogonima s jednostranim djelovanjem ili za tehnički vakuum.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 3/2-smjerni elektromagnetski ventil
- Zatvoreno u položaju mirovanja, izlaz 2 neopterećen
- Bez ručnog poništavanja
- Materijal kućišta mesing
- Materijal brtve FKM
- Mediji: neutralni plinovi i tekućine (poput komprimiranog zraka, vode, gradskog plina, plina za velike daljine, hidrauličkog ulja, tehničkog vakuuma)
- Materijal zavojnice poliamid
- Tolerancija napona ± 10%
- Nominalni način rada: kontinualni rad s jednim ventilom 100% radni ciklus
- Klasa zaštite IP 65 s utičnicom za uređaj
- Električni priključak prema DIN EN 175301-803 oblik A
- Bilo koji položaj ugradnje, po mogućnosti s pogonom prema gore
Isporuka uključuje
- 3/2-razvodni ventil s izravnim upravljanjem Bürkert 125329 24 V/DC G 1/8 nazivna širina 1.5 mm kućište od mjeda, brtveni materijal FKM
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
