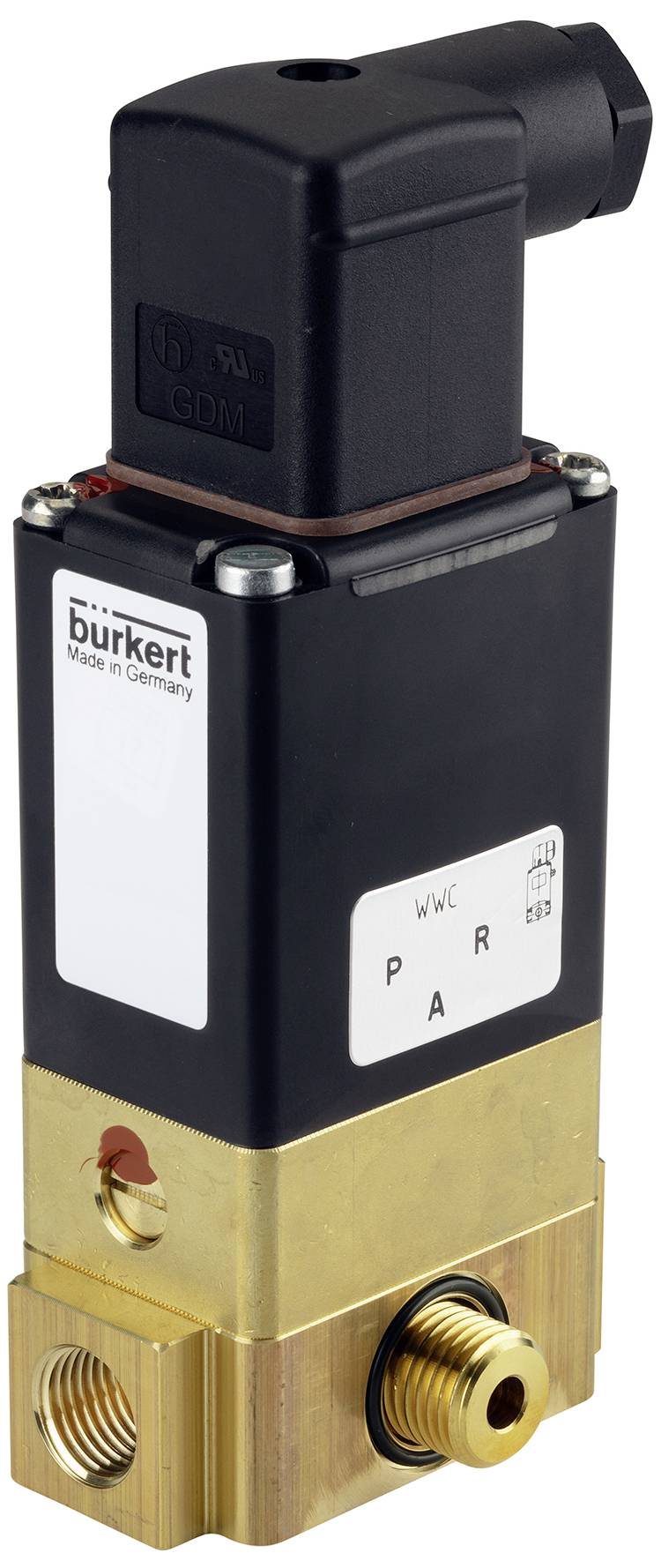

Bürkert elektromagnetski ventil 68006 0331 230 V G 1/4 obujmica Nazivna širina 3 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (244,99 € / komad)
244,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 68006 0331 230 V G 1/4 obujmica Nazivna širina 3 mm 1 St.
- Izravno djelujući ventil odvojen od medija do nazivnog promjera DN 4
- Pilot ventil s Bürkert specifičnim dizajnom prirubnice (SFB)
- Tehnologija zglobnog sidra bez održavanja
- Robustan ručni rad jednostavan za servisiranje
- Verzije otporne na eksploziju
Tehnički podaci
- Materijal: mesing
- Materijal za brtvljenje: NBR
- Nazivna širina: 3 mm
- Mrežni priključak: G 1/4 utičnica
- Posebnost: utičnica uređaja tip 2518 (00314802), bez ožičenja, 3-polna, 0-250 V AC/DC
- Napon: 230 volti
- Frekvencija: 50-60Hz
- Nedostajući atribut: Osnovna ploča 0684-1150-000-00 G1/4 G1/4
- Srednja temperatura (stupnjevi C) (max): 80
- Temperatura okoline (stupnjevi C) (max): 55
- Pritisak (bar) (max): 10
- Način rada: 3/2-smjerni; U položaju mirovanja, izlaz A je rasterećen
- Potrošnja energije: 8 vata
- QNN vrijednost (L/MIN): 130
- Radni ciklus (%): 100
- Vrijeme otvaranja (msec) (max): 15
- Vrijeme zatvaranja (ms)(max): 15
- KV vrijednost (M*3/H): 0,12
- Vrijeme otvaranja (ms)(min): 8
- Vrijeme zatvaranja (ms)(min): 8
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
230 V
- Radni tlak (maks
10 bar
- Materijal kućišta
mjed
- Priključak
G 1/4 obujmica
- Temperaturni opseg medija
80 °C (max)
- Proizvođač-br. dijela
68006
- Brtveni material
NBR
- Funkcija
3/2-smjerni
- Maks. temperatura medija
80 °C
- Medium
agresivni mediji
- Nazivna širina
3 mm
- QNn vrijednost
130 l/min
- Maks. temperatura okoline
55 °C
- Kv vrijednost
0.12 m³/h
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046988 Bürkert elektromagnetski ventil 68006 0331 230 V G 1/4 obujmica Nazivna širina 3 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046988 Bürkert elektromagnetski ventil 68006 0331 230 V G 1/4 obujmica Nazivna širina 3 mm 1 St.
Opis
Ventil 0331 je preklopni armaturni ventil s izravnim djelovanjem, odvojen od medija. Dostupan je u 3/2- i 2/2-smjernim verzijama. Kao 3/2-smjerna verzija može se koristiti kao razdjelnik ili miješajući ventil. Dostupni su različiti materijali membrane i načini rada ovisno o primjeni. Raspon kućišta sastoji se od mesinga, nehrđajućeg čelika, PEEK-a i polipropilena. Magnetske zavojnice obložene su kemijski vrlo otpornim epoksidom. Budući da je sustav spirale odvojen od medija membranom, ventil je posebno prikladan za kritične medije kao što su agresivne kiseline i lužine. 0331 je opremljen ručnom kontrolom za puštanje u pogon i testiranje. Kako bi se smanjili energetski zahtjevi, sve zavojnice mogu se isporučiti s elektroničkim reduktorom snage ili kao pulsna verzija. Stanje preklapanja može se izvršiti putem povratne informacije o položaju kao binarni ili NAMUR signal.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
