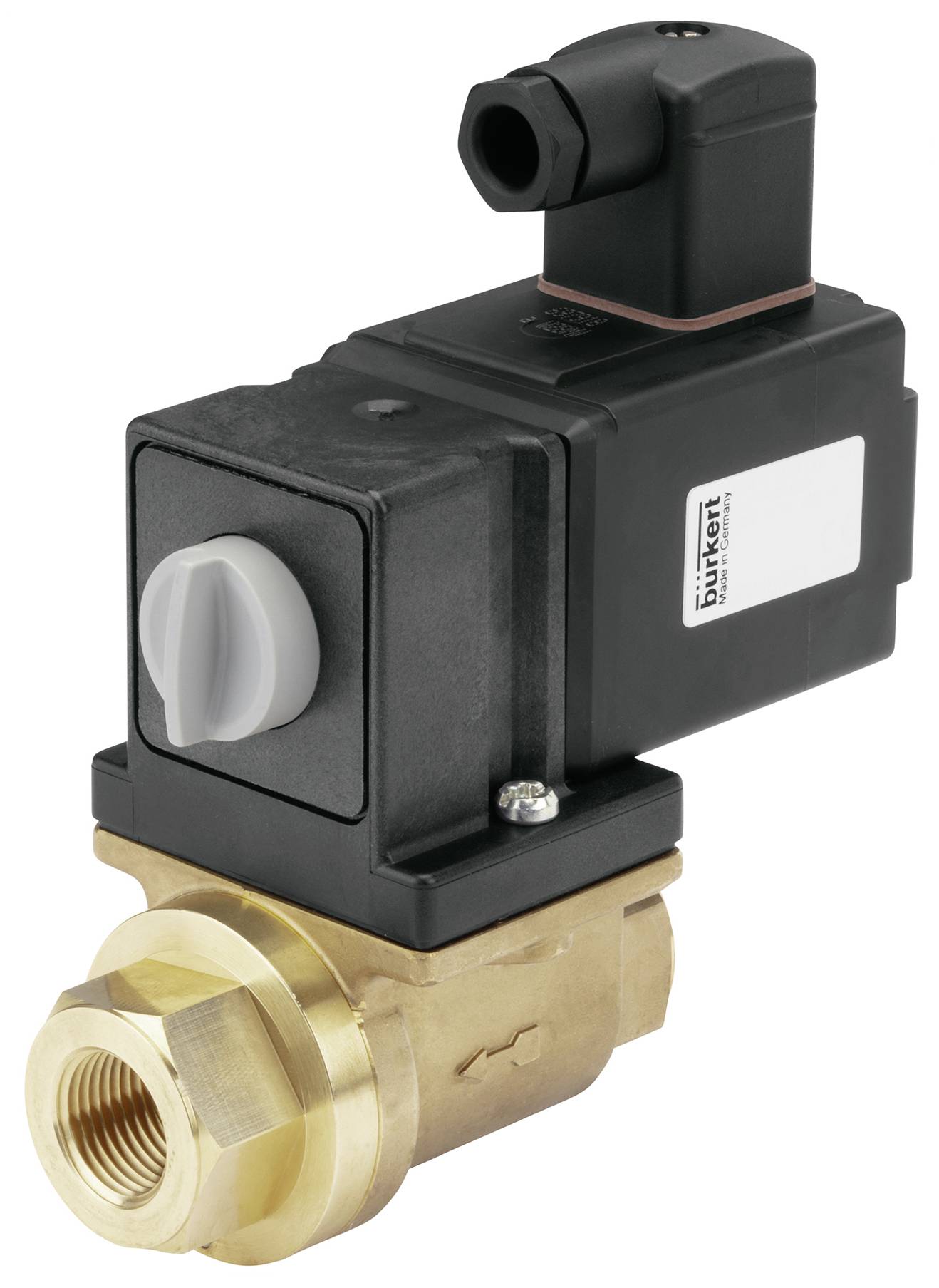

Bürkert elektromagnetski ventil 64025 0131 24 V 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (765,00 € / komad)
765,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 64025 0131 24 V 1 St.
- Izravno djelujući ventil odvojen od medija do nazivnog promjera DN 20
- Sustav zavojnice otporan na vibracije
- Smanjenje snage za uštedu energije za sve DC verzije
- Povećana sigurnost putem električne povratne informacije o položaju (opcionalno)
- Robustan ručni rad jednostavan za servisiranje
Tehnički podaci
- Pogon - ručni rad Materijal: PA (poliamid)
- Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: NBR (nitrilna guma)
- Materijal za brtvljenje - brtvljenje prema van Materijal: NBR (nitrilna guma)
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 90 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Temperatura okoline max: 50 °C
- Tlak i temperatura - nazivni tlak min: 0 bara
- Tlak i temperatura - Dizajn otporan na protupritisak: Ne
- Tlak i temperatura - Nazivni tlak max (tekućina): 1 bar
- Električni priključak - utičnica za uređaj uključena u isporuku: uključena
- Električni priključak - utičnica uređaja broj artikla - tip: 00314802 - 2518
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 20 ms
- Svojstva uređaja - vrijeme preklapanja zatvaranje max.: 60 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Struktura ventila: Ventil kompletan
- Karakteristike uređaja - vakuumska verzija: Da
- Svojstva uređaja - Vrsta pogona: podizno sidro
- Karakteristike uređaja - Rad: izravno djelovanje
- Svojstva uređaja - Odvajanje medija: Da
- Svojstva uređaja - funkcija uključivanja/isključivanja
- Svojstva uređaja - vrijeme uklopa otvaranja min: 10 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja min: 40 ms
- Svojstva uređaja - Izvršenje analize: Br
- Svojstva uređaja - Postavka ventila Vrijeme otvaranja: Br
- Svojstva uređaja - Postavka ventila Vrijeme zatvaranja: Br
- Karakteristike uređaja - ventil uljnog plamenika: Br
- Karakteristike uređaja - Steam verzija: Ne
- Karakteristike uređaja - Glavni ventil s integriranim sitom: Br
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 2.100 l/min
- Nazivna širina (Kv vrijednost) - Nazivna širina glavnog ventila 1 (P) (mm): 10 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 2 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (inči): 3/8 inča
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Proces / linijski priključak - Linijski priključak 1 oznaka navoja: 3/8
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
- Proces / linijski priključak - linijski priključak 2 oznaka navoja: 3/8
- Procesni/cijevni priključak - Cijevni priključak 3 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 3 vrsta navoja: G
- Proces / linijski priključak - linijski priključak 3 oznaka navoja: 3/8
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: Da
- Napon - napon min / nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Da
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Veličina zavojnice: 49 mm
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: supresorska dioda
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: Da
- Zavojnica (jezgra) - dioda slobodnog hoda ožičenja zavojnice: Da
- Zavojnica (jezgra) - Zavojnica za udarce i ispuštanje: Uključena tehnologija za uštedu energije Uključena tehnologija za uštedu energije
- Zavojnica (jezgra) - Niskošumni dizajn: br
- Zavojnica (jezgra) - Vrsta zavojnice: blok s vijcima
- Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
- Zavojnica (jezgra) - sklopna snaga AC: 100 V
- A
- Zavojnica (jezgra) - nazivna snaga DC: 100 W
- Zavojnica (jezgra) - Smanjena snaga DC: 9 W
- Zavojnica (jezgra) - nazivna snaga AC: 9 V
- A
- Materijali - Glavni ventil Materijal u kontaktu s medijem: mesing
- Način rada - Priključak fluidnog voda Broj: 3
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: F - razdjelni ventil - u položaju mirovanja, tlačni priključak 1 (P/IN) na radni priključak 2 (B/NO) otvoren, radni priključak 4 (A/NC) gesF - razdjelni ventil - u mirovanju položaj, tlačni priključak 1 (P/IN) na radni priključak 2 (B/NO) otvoren, radni priključak 4 (A/NC) ukupno
- Način rada - ručni rad: da
- Način rada - tip ručnog rada: gumb gumb
- Način rada - zaključavanje ručnog rada: da
- Način rada - ručni rad Utor za vijak: Br
- Odobrenja - Nazivna snaga: 100 W
- Frekvencija napona: 50/60 Hz
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
24 V
- Radni tlak (maks
0 bar
- Temperaturni opseg medija
-10 do 90 °C
- Proizvođač-br. dijela
64025
- Maks. temperatura medija
90 °C
- Min. temperatura medija
-10 °C
IP65
- Maks. temperatura okoline
50 °C
- Min. temperatura okoline
-10 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047035 Bürkert elektromagnetski ventil 64025 0131 24 V 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047035 Bürkert elektromagnetski ventil 64025 0131 24 V 1 St.
Opis
Ventil 0131 je ventil s klackalicom s izravnim djelovanjem. Dostupne su različite kombinacije materijala za brtvljenje ovisno o primjeni. Zahvaljujući membranskom odvajanju između pogona i kućišta tekućine, čak se i agresivni mediji poput kiselina ili lužina mogu sigurno kontrolirati. Ponudu zaokružuju plastična kućišta od PVC-a. Zavojnice su prešane kemijski vrlo otpornim epoksidom. Kako bi se smanjila potrošnja električne energije, sve DC verzije imaju "kick and drop" elektroniku u zavojnici. Opcijski električni indikator položaja pouzdano otkriva položaj sklopke. Sukladnosti s KTW i W270 dostupne su za primjene u sektoru pitke vode. Izvedbe tipa 0131 u skladu s DIN EN 45545:2016 (standardni dijelovi 2 i 5) – Dostupne su i protupožarne zaštite u željezničkim vozilima.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
