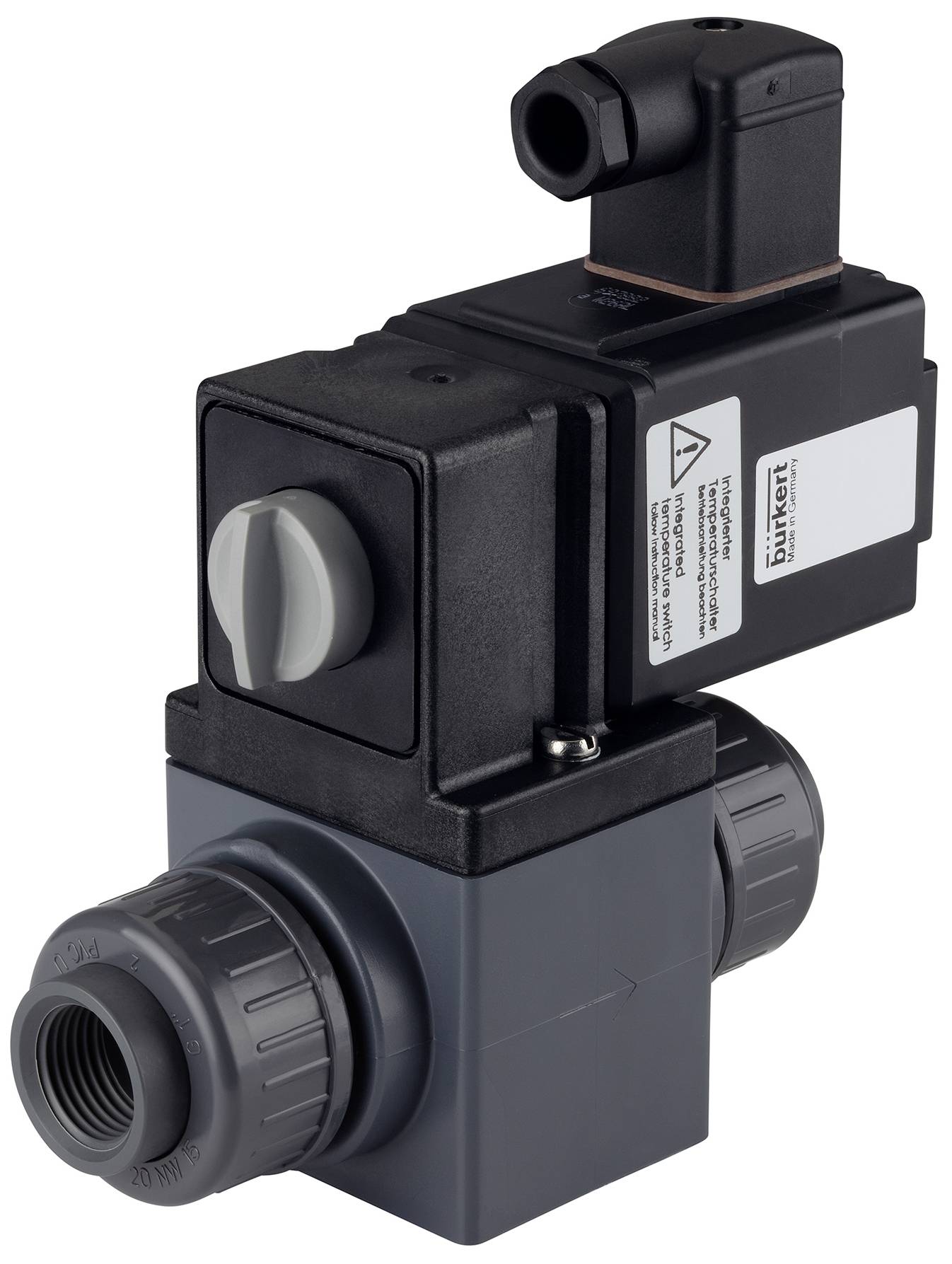

Bürkert elektromagnetski ventil 47915 0131 24 V DC/AC Nazivna širina 10 mm zatvoreni položaj 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (479,00 € / komad)
479,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 47915 0131 24 V DC/AC Nazivna širina 10 mm zatvoreni položaj 1 St.
- Izravno djelujući ventil odvojen od medija do nazivnog promjera DN 20
- Sustav zavojnice otporan na vibracije
- Smanjenje snage za uštedu energije za sve DC verzije
- Povećana sigurnost putem električne povratne informacije o položaju (opcionalno)
- Robustan ručni rad jednostavan za servisiranje
Tehnički podaci
- Materijal: PVC
- Materijal za brtvljenje: FKM
- Nazivna širina: 10 mm
- Priključak vodova: Ljepljiva spojna čahura promjera 16 mm
- Posebna značajka: zavojnica s integriranim temperaturnim prekidačem
- Napon: 24 volta
- Frekvencija: istosmjerna i izmjenična struja (AC/DC)
- Atributi koji nedostaju: Tip utičnice uređaja 2518 (00314802), bez ožičenja, 3-polna, 0-250 V AC/DC
- Srednja temperatura (stupnjevi C) (max): 50
- Temperatura okoline (stupnjevi C) (max): 50
- Temperatura okoline (stupnjevi C) (min): -10
- Pritisak (bar) (max): 3
- Temperatura medija (stupnjevi C) (min): -10
- Način rada: 2/2-smjerni; Zatvoren u položaju mirovanja
- Potrošnja energije: 100 W odijelo, 9 W rad
- QNN vrijednost (L/MIN): 2100
- Radni ciklus (%): 100
- Vrijeme otvaranja (msec) (max): 20
- Vrijeme zatvaranja (ms)(max): 60
- KV vrijednost (M*3/H): 2.000
- Vrijeme otvaranja (ms)(min): 10
- Vrijeme zatvaranja (ms)(min): 40
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
24 V DC/AC
- Radni tlak (maks
3 bar
- Materijal kućišta
PVC
- Temperaturni opseg medija
-10 do 50 °C
- Proizvođač-br. dijela
47915
- Brtveni material
FKM
- Funkcija
2/2-smjerni
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
- Medium
agresivni mediji
- Nazivna širina
10 mm
- Određene značajke
električki upravljan
- QNn vrijednost
2100 l/min
- Maks. temperatura okoline
50 °C
- Min. temperatura okoline
-10 °C
- Način rada
zatvoreni položaj
- Kv vrijednost
2.000 m³/h
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047072 Bürkert elektromagnetski ventil 47915 0131 24 V DC/AC Nazivna širina 10 mm zatvoreni položaj 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047072 Bürkert elektromagnetski ventil 47915 0131 24 V DC/AC Nazivna širina 10 mm zatvoreni položaj 1 St.
Opis
Ventil 0131 je ventil s klackalicom s izravnim djelovanjem. Dostupne su različite kombinacije materijala za brtvljenje ovisno o primjeni. Zahvaljujući membranskom odvajanju između pogona i kućišta tekućine, čak se i agresivni mediji poput kiselina ili lužina mogu sigurno kontrolirati. Ponudu zaokružuju plastična kućišta od PVC-a. Zavojnice su prešane kemijski vrlo otpornim epoksidom. Kako bi se smanjila potrošnja električne energije, sve DC verzije imaju "kick and drop" elektroniku u zavojnici. Opcijski električni indikator položaja pouzdano otkriva položaj sklopke. Sukladnosti s KTW i W270 dostupne su za primjene u sektoru pitke vode. Izvedbe tipa 0131 u skladu s DIN EN 45545:2016 (standardni dijelovi 2 i 5) – Dostupne su i protupožarne zaštite u željezničkim vozilima.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
