Bürkert elektromagnetski ventil 463551 0127 24 V 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (194,99 € / komad)
194,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

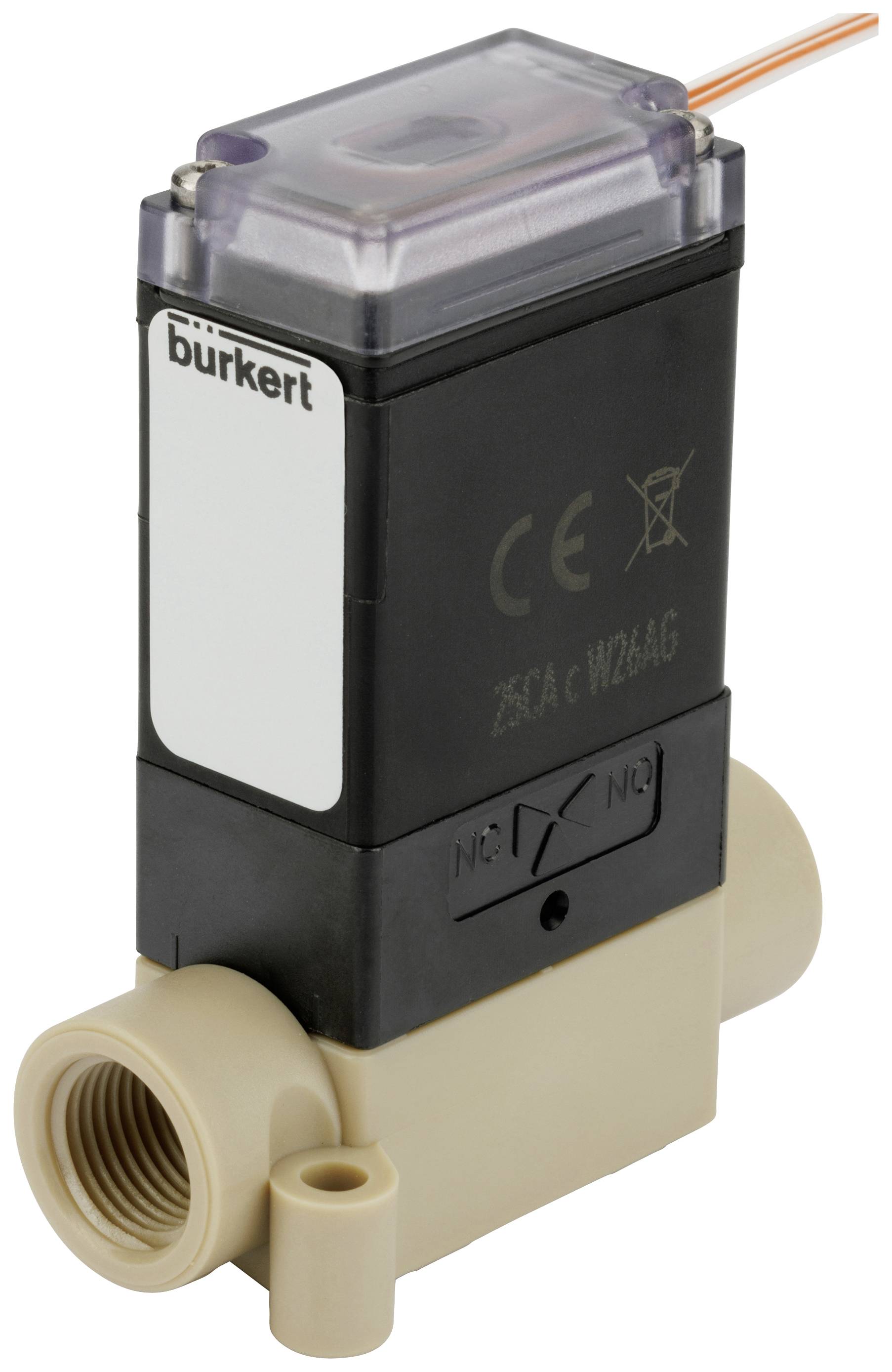

Bürkert elektromagnetski ventil 463551 0127 24 V 1 St.
- Za najviše zahtjeve kemijske otpornosti
- Kompaktan dizajn s veličinom otvora od 16 mm i Cv vrijednošću do 0,058
- Dokazana pouzdanost od 1993
- Fleksibilan dizajn za prilagođene aplikacije
- Visoka nepropusnost protiv tlaka, izvrsna mogućnost ispiranja i 100% radni ciklus
Tehnički podaci
- Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: FFKM (perfluoro guma)
- Tlak i temperatura - temperatura medija min: 10 °C
- Tlak i temperatura - Temperatura medija max: 50 °C
- Tlak i temperatura - Min. temperatura okoline: 10 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 0 bara
- Tlak i temperatura - Nazivni tlak max: 2 bara
- Tlak i temperatura - diferencijalni tlak max: 2 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: višežilni kabel
- Električni priključak - Položaj električnog priključka: nasuprot NC
- Električni priključak - Dužina električnog priključnog kabela: 500 mm
- Električni priključak - Električni priključak Broj kontakata: 2
- Električni priključak - Električni priključak 1 kabel Materijal: FEP (perfluoroetilen propilen kopolimer)
- Električni priključak - Električni priključak žice 1 Boja: bijela/narančasta
- Električni priključak - Električni priključak žice 2 boja: bijela/narančasta
- Električni priključak - električni priključak Presjek kabela (AWG): AWG 24
- Električni priključak - Presjek električnog priključnog kabela (mm²): 0,2 mm²
- Električni priključak - Polaritet električnog priključka: nebitan
- Električni priključak - Električni priključak Sklop kabela: nije pokositreno
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - integrirano smanjenje snage: Br
- Svojstva uređaja - Struktura ventila: Ventil kompletan
- Svojstva uređaja - Vrsta pogona: klackalica
- Svojstva uređaja - Rad: izravno djelovanje
- Svojstva uređaja - Odvajanje medija: Da
- Svojstva uređaja - funkcija uključivanja/isključivanja
- Svojstva uređaja - Ukupna širina (nominalna vrijednost): 16 mm
- Svojstva uređaja - Otvoreno vrijeme uključivanja tipično: 25 ms
- Svojstva uređaja - Tipično vrijeme zatvaranja: 25 ms
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 33 l/min
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 0,03 m3/h
- Nazivna širina (Kv vrijednost) - Nazivna širina ventila: 1,6 mm
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Procesni / linijski priključak - Linijski priključak 1 oznaka navoja: 1/4-28
- Procesni / linijski priključak - linijski priključak 1 vrsta navoja: UNF ravno dno
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: UNF ravno dno
- Proces / linijski priključak - linijski priključak 2 oznaka navoja: 1/4-28
- Napon - Napon baterije: Da
- Napon - Napon min / Nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Zavojnica (jezgra) - ožičenje zavojnice LED: Br
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: Br
- Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: Br
- Zavojnica (jezgra) - ožičenje zavojnice dioda za slobodni hod redundantna: Br
- Zavojnica (jezgra) - Vrsta zavojnice: čvrsto integrirana
- Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
- Zavojnica (jezgra) - nazivna snaga DC: 3,5 W
- Zavojnica (jezgra) - Boja poklopca zavojnice: prozirna
- Materijali - Materijal ventila u kontaktu s medijem: PEEK (polietereterketon)
- Materijali - fluidno kućište Materijal: PEEK (polietereterketon)
- Materijali - Materijal ventila u kontaktu s okolinom: PA (poliamid)
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
- Način rada - ručni rad: Br
- Odobrenja - Nazivna snaga: 3 W
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
24 V
- Radni tlak (maks
0 bar
- Temperaturni opseg medija
10 do 50 °C
- Proizvođač-br. dijela
463551
- Radni tlak (min.)
2 bar
- Maks. temperatura medija
50 °C
- Min. temperatura medija
10 °C
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
10 °C
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046879 Bürkert elektromagnetski ventil 463551 0127 24 V 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046879 Bürkert elektromagnetski ventil 463551 0127 24 V 1 St.
Opis
Kao pionir malih ventila odvojenih medijima, Bürkertov jedinstveni solenoidni ventil tipa 0127 predodređen je za upotrebu u laboratorijima, medicinskoj i analitičkoj tehnologiji. Sa svojom rocker tehnologijom, koja upravlja razdjelnom membranom između pogona i tekućine, i danas postavlja standarde. Osigurava precizno prebacivanje čak i najmanjih količina agresivnih medija s minimalnim unosom temperature kroz zavojnicu. Također se vrlo lako ispire i karakterizira ga minimalan unutarnji volumen i praktički bez mrtvog prostora. Ventili se mogu postaviti na spojne ploče i mogu se ožičiti središnjim ožičenjem na zahtjev. Posebne verzije s malim mrtvim prostorom dostupne su na zahtjev.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
