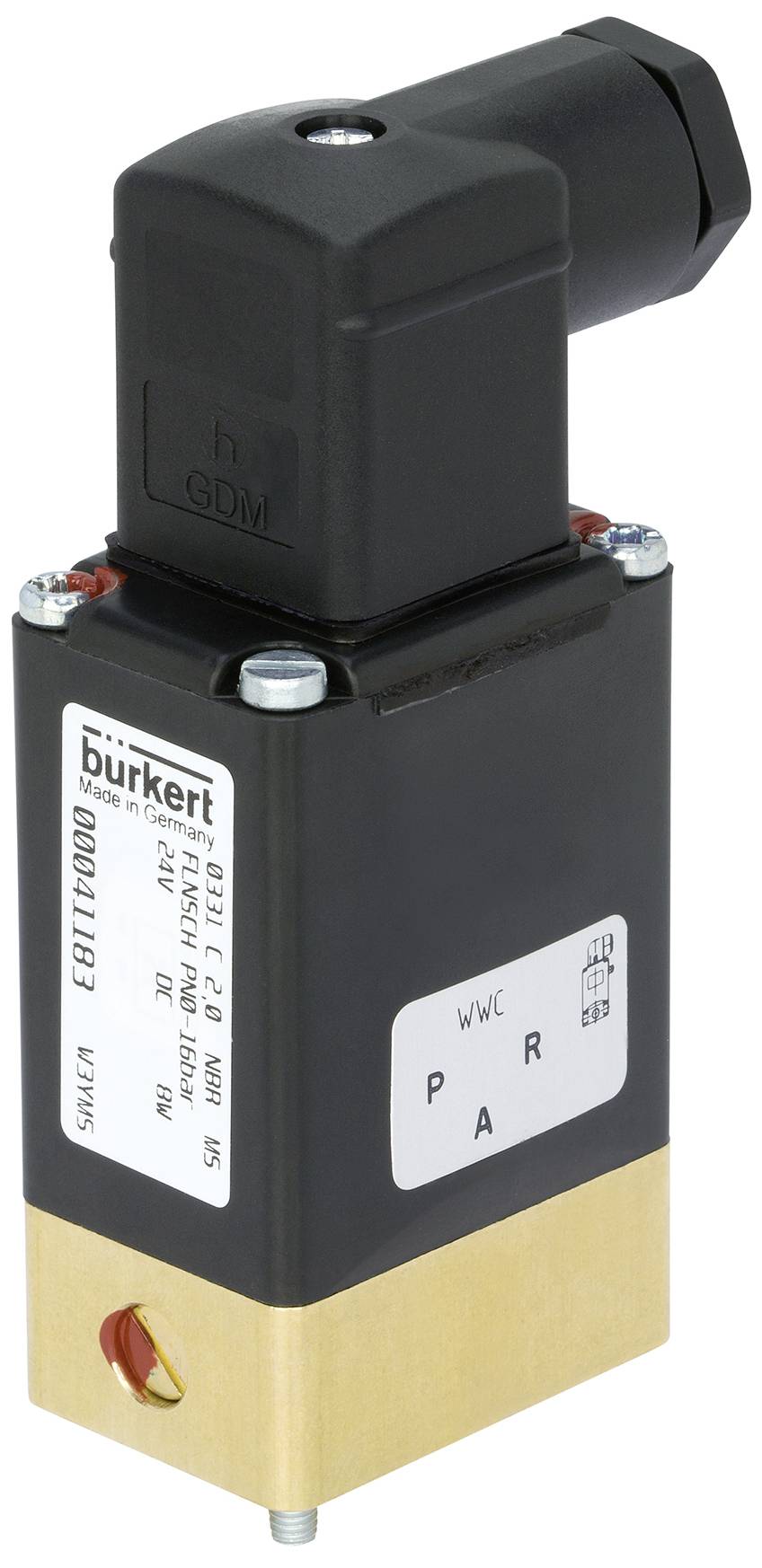

Bürkert elektromagnetski ventil 41247 0331 24 V 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (194,99 € / komad)
194,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 41247 0331 24 V 1 St.
- Izravno djelujući ventil odvojen od medija do nazivnog promjera DN 4
- Pilot ventil s Bürkert specifičnim dizajnom prirubnice (SFB)
- Tehnologija zglobnog sidra bez održavanja
- Robustan ručni rad jednostavan za servisiranje
- Verzije otporne na eksploziju
Tehnički podaci
- Pogon - ručni rad Materijal: PA (poliamid)
- Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: NBR (nitrilna guma)
- Materijal za brtvljenje - brtvljenje prema van Materijal: NBR (nitrilna guma)
- Materijal za brtvljenje - materijal za brtvljenje sjedišta Tvrdoća po Shoru: 70
- Tlak i temperatura - Temperatura medija min: 0 °C
- Tlak i temperatura - Temperatura medija max: 80 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 0 bara
- Tlak i temperatura - Dizajn otporan na protupritisak: Ne
- Tlak i temperatura - Nazivni maksimalni tlak (tekućina): 10 bara
- Tlak i temperatura - Površinska temperatura max: 155 °C
- Električni priključak - utičnica za uređaj uključena u isporuku: uključena
- Električni priključak - utičnica uređaja broj artikla - tip: 00008376 - 2508
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: gore
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Električni priključak - Polaritet električnog priključka: nebitan
- Električni priključak - Materijal električnog priključka: mesing
- Svojstva uređaja - Ugradbena duljina: 46 mm
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 20 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 20 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Struktura ventila: Ventil kompletan
- Svojstva uređaja - protok: ispod sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Svojstva uređaja - Vrsta pričvršćivanja: Metrički vijci
- Svojstva uređaja - Vrsta pogona: zglobno sidro
- Karakteristike uređaja - Rad: izravno djelovanje
- Svojstva uređaja - Odvajanje medija: Da
- Svojstva uređaja - funkcija uključivanja/isključivanja
- Svojstva uređaja - vrijeme uklopa otvaranja min: 10 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja min: 10 ms
- Svojstva uređaja - Izvršenje analize: Br
- Svojstva uređaja - Postavka ventila Vrijeme otvaranja: Br
- Svojstva uređaja - Postavka ventila Vrijeme zatvaranja: Br
- Karakteristike uređaja - ventil uljnog plamenika: Br
- Karakteristike uređaja - Steam verzija: Ne
- Karakteristike uređaja - Glavni ventil s integriranim sitom: Br
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 3 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 0,12 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (inči): 1/8 inča
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 3 (R) (mm): 3 mm
- Procesni/cijevni priključak - Cijevni priključak 1 tip: prirubnica
- Procesni/cijevni priključak - Cijevni priključak 2 tip: prirubnica
- Procesni/linijski priključak - Linijski priključak 1 prirubnica: Bürkert prirubnica 32 x 46 verzija A2Bürkert prirubnica 32 x 46 verzija A2
- Procesni/cijevni priključak - Cijevni priključak 3 tip: prirubnica
- Procesni / linijski priključak - linijski priključak 2 Prirubnica: Bürkert prirubnica 32 x 46 verzija A2Bürkert prirubnica 32 x 46 verzija A2
- Procesni/linijski priključak - Linijski priključak 3 Prirubnica: Bürkert prirubnica 32 x 46 verzija A2Bürkert prirubnica 32 x 46 verzija A2
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: Da
- Napon - napon min / nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
- Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: br
- Zavojnica (jezgra) - Niskošumni dizajn: br
- Zavojnica (jezgra) - Vrsta zavojnice: blok s vijcima
- Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
- Zavojnica (jezgra) - nazivna snaga DC: 11 W
- Zavojnica (jezgra) - Smanjena snaga DC: 11 W
- Materijali - Glavni ventil Materijal u kontaktu s medijem: mesing
- Materijali - materijal sjedišta ventila: mesing
- Način rada - Priključak fluidnog voda Broj: 3
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: D - otvoren u položaju mirovanja - tlačni priključak 1 (P/NO) prema radnom priključku 2 (B/OUT), priključak 3 (R/NC) zatvoren D - otvoren u položaju mirovanja - tlačni priključak 1 ( P/NO) na radni priključak 2 (B/OUT), veza 3 (R/NC) zatvorena
- Način rada - ručni rad: da
- Način rada - tip ručnog rada: gumb gumb
- Način rada - zaključavanje ručnog rada: da
- Odobrenja - Nazivna snaga: 8 W
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
24 V
- Radni tlak (maks
0 bar
- Temperaturni opseg medija
0 do 80 °C
- Proizvođač-br. dijela
41247
- Maks. temperatura medija
80 °C
- Min. temperatura medija
0 °C
IP65
- Maks. temperatura okoline
55 °C
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047068 Bürkert elektromagnetski ventil 41247 0331 24 V 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047068 Bürkert elektromagnetski ventil 41247 0331 24 V 1 St.
Opis
Ventil 0331 je preklopni armaturni ventil s izravnim djelovanjem, odvojen od medija. Dostupan je u 3/2- i 2/2-smjernoj verziji. Kao 3/2-smjerna verzija može se koristiti kao razdjelnik ili miješajući ventil. Dostupni su različiti materijali membrane i načini rada ovisno o primjeni. Raspon kućišta sastoji se od mesinga, nehrđajućeg čelika, PEEK-a i polipropilena. Magnetske zavojnice obložene su kemijski vrlo otpornim epoksidom. Budući da je sustav spirale odvojen od medija membranom, ventil je posebno prikladan za kritične medije kao što su agresivne kiseline i lužine. 0331 je opremljen ručnom kontrolom za puštanje u pogon i testiranje. Kako bi se smanjili energetski zahtjevi, sve zavojnice mogu se isporučiti s elektroničkim reduktorom snage ili kao pulsna verzija. Preklopno stanje može se izvršiti preko povratne informacije o položaju kao binarni ili NAMUR signal.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
