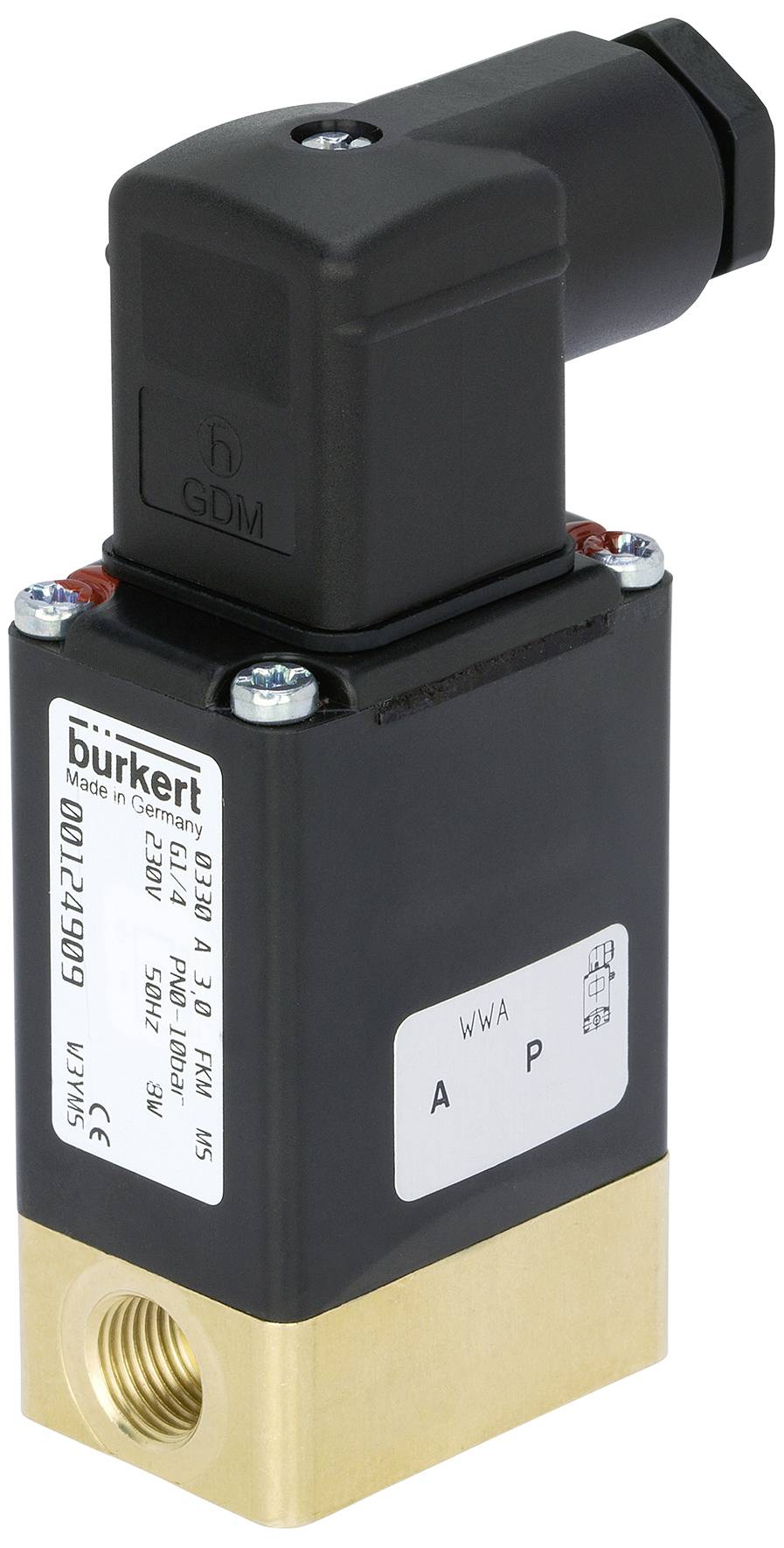

Bürkert elektromagnetski ventil 327514 0330 24 V/DC Nazivna širina 3 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (255,00 € / komad)
255,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 327514 0330 24 V/DC Nazivna širina 3 mm 1 St.
- Ventil s izravnim djelovanjem, odvojen od medija do nazivnog promjera DN 5
- Tehnologija zglobnog sidra bez održavanja
- Sustav zavojnice otporan na vibracije
- Robustan ručni rad jednostavan za servisiranje
- Verzije otporne na eksploziju
Tehnički podaci
- Materijal: mesing
- Materijal za brtvljenje: FKM
- Nazivna širina: 3 mm
- Linijski priključak: NPT 1/4 utičnica
- Posebnost: tip utičnice uređaja 2509
- Napon: 24 volta
- Frekvencija: istosmjerna struja
- Nedostaje atribut: UL (UL-listed) odobrenje
- Temperatura medija (stupnjevi C) (max): 90
- Temperatura okoline (stupnjevi C) (max): 55
- Tlak (bar) (max): 6
- Način rada: 3/2-smjerni; Ventil za miješanje
- Potrošnja energije: 8 vata
- QNN vrijednost (L/MIN): 150
- Radni ciklus (%): 100
- Vrijeme otvaranja (msec) (max): 20
- Vrijeme zatvaranja (ms)(max): 20
- KV vrijednost (M*3/H): 0,14
- Vrijeme otvaranja (ms)(min): 10
- Vrijeme zatvaranja (ms)(min): 10
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
24 V/DC
- Radni tlak (maks
6 bar
- Materijal kućišta
mjed
- Temperaturni opseg medija
90 °C (max)
- Proizvođač-br. dijela
327514
- Brtveni material
FKM
- Funkcija
2/2-smjerni
- Maks. temperatura medija
90 °C
- Medium
agresivni mediji
- Nazivna širina
3 mm
- QNn vrijednost
150 l/min
- Maks. temperatura okoline
55 °C
- Kv vrijednost
0.14 m³/h
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047369 Bürkert elektromagnetski ventil 327514 0330 24 V/DC Nazivna širina 3 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047369 Bürkert elektromagnetski ventil 327514 0330 24 V/DC Nazivna širina 3 mm 1 St.
Opis
Ventil 0330 je sklopivi armaturni ventil s izravnim djelovanjem, odvojen od medija. Dostupan je u 3/2- i 2/2-smjernoj verziji. Kao 3/2-smjerna verzija može se koristiti kao razdjelnik ili miješajući ventil. Dostupni su različiti materijali membrane i načini rada ovisno o primjeni. Raspon kućišta izrađen je od mesinga, nehrđajućeg čelika i polipropilena. Magnetske zavojnice obložene su kemijski vrlo otpornim epoksidom. Budući da je sustav spirale odvojen od medija membranom, ventil je posebno prikladan za kritične medije kao što su agresivne kiseline i lužine. 0330 je opremljen ručnom kontrolom za puštanje u pogon i testiranje. Kako bi se smanjili energetski zahtjevi, sve zavojnice mogu se isporučiti s elektroničkim reduktorom snage ili kao pulsna verzija. Stanje preklapanja može se izvršiti putem povratne informacije o položaju kao binarni ili NAMUR signal.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
