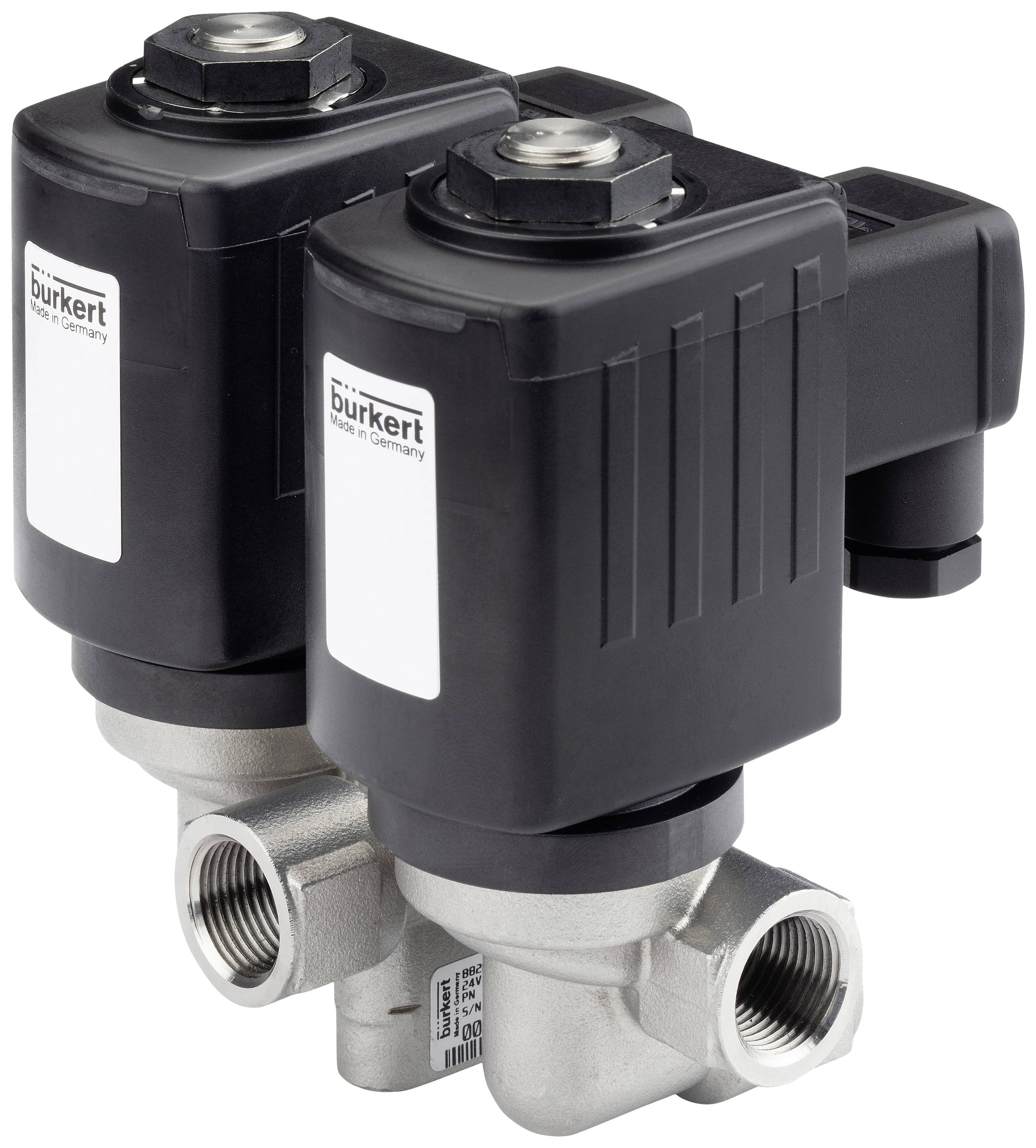

Bürkert elektromagnetski ventil 323486 6240 230 V 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (1.525,00 € / komad)
1.525,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 323486 6240 230 V 1 St.
- Servo upravljani i kompaktni klipni ventil do nazivnog promjera DN 13
- Sustav zavojnice otporan na vibracije
- Tehnologija dvostruke zavojnice koja štedi energiju u kick and drop dizajnu
- Sigurno otvaranje pomoću trajno spojenog klipnog sustava
- Verzije otporne na eksploziju
Tehnički podaci
- Materijal za brtvljenje - materijal za brtvljenje pilota: PEEK (polietereterketon)
- Materijal za brtvljenje - kategorija materijala brtve sjedala: plastika
- Materijal za brtvljenje - materijal za brtvljenje sjedala: PCTFE (poliklorotrifluoroetilen)
- Materijal za brtvljenje - brtvljenje prema van Materijal: FKM (fluoro guma)
- Tlak i temperatura - Nazivni tlak (DIN EN 1333): PN 250
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 80 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 1 bar
- Tlak i temperatura - Dizajn otporan na protupritisak: Ne
- Tlak i temperatura - Nazivni maksimalni tlak (tekućina): 200 bara
- Tlak i temperatura - Nazivni maksimalni tlak (plin): 250 bara
- Tlak i temperatura - Nazivni maksimalni tlak (ulje): 150 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: uključena
- Električni priključak - utičnica uređaja broj artikla - tip: 00314839 - 2518
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
- Električni priključak - Električni priključak Posebnost: Rad samo preko utičnice uređaja s ispravljačem
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Svojstva uređaja - Ugradbena duljina: 75 mm
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 200 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 600 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Integrirano smanjenje snage: Ne
- Svojstva uređaja - Struktura ventila: Ventil kompletan
- Svojstva uređaja - Protok: preko sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Svojstva uređaja - Vrsta pogona: podizno sidro
- Karakteristike uređaja - Rad: servo upravljan
- Svojstva uređaja - Odvajanje medija: Ne
- Svojstva uređaja - funkcija uključivanja/isključivanja
- Svojstva uređaja - vrijeme uklopa otvaranja min: 100 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja min: 300 ms
- Svojstva uređaja - Izvršenje analize: Br
- Svojstva uređaja - Postavka ventila Vrijeme otvaranja: Br
- Svojstva uređaja - Postavka ventila Vrijeme zatvaranja: Br
- Karakteristike uređaja - ventil uljnog plamenika: Br
- Karakteristike uređaja - Steam verzija: Ne
- Svojstva uređaja - vodilica jezgre: klizni prsten
- Karakteristike uređaja - Glavni ventil s integriranim sitom: Br
- Nazivna širina (Kv vrijednost) - Nazivna širina glavnog ventila 1 (P) (mm): 12 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 2,2 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (in): 7/16 inča
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 1 oznaka navoja: 1/2
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
- Proces / linijski priključak - linijski priključak 2 oznaka navoja: 1/2
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: br
- Napon - Napon min / Nazivni napon: 230 V
- Napon - Napon max / Nazivni napon: 230 V
- Napon - AC napon: Da
- Napon - DC napon: Br
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Veličina zavojnice: 42 mm
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: Br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: br
- Zavojnica (jezgra) - Kick and Drop zavojnica: Moguća tehnologija za uštedu energije Moguća tehnologija za uštedu energije
- Zavojnica (jezgra) - Niskošumni dizajn: br
- Zavojnica (jezgra) - Vrsta zavojnice: priključena
- Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
- Zavojnica (jezgra) - Zavojnica Posebnost: za visoke temperature
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
- Zavojnica (jezgra) - sklopna snaga AC: 16 V
- A
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
- Zavojnica (jezgra) - materijal kliznog prstena: PTFE (politetrafluoretilen)
- Materijali - Glavni ventil Materijal u kontaktu s medijem: nehrđajući čelik
- Materijali - Materijal sjedišta ventila: nehrđajući čelik
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: B - otvoren u položaju mirovanja - tlačni priključak 1 (P/NO) B - otvoren u položaju mirovanja - tlačni priključak 1 (P/NO)
- Način rada - ručni rad: Br
- Odobrenja - Nazivna snaga: 16 W
- Frekvencija napona: 50/60 Hz
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
230 V
- Radni tlak (maks
1 bar
- Temperaturni opseg medija
-10 do 80 °C
- Proizvođač-br. dijela
323486
- Maks. temperatura medija
80 °C
- Min. temperatura medija
-10 °C
IP65
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047352 Bürkert elektromagnetski ventil 323486 6240 230 V 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047352 Bürkert elektromagnetski ventil 323486 6240 230 V 1 St.
Opis
Ventil 6240 je klipni ventil sa servo upravljanjem. Kako bi se povećao tlak i sigurnost curenja, čep i vodeća cijev jezgre zavareni su zajedno. Dostupne su različite kombinacije materijala za brtvljenje ovisno o primjeni. Oblik i kvaliteta površine kućišta omogućuju maksimalne vrijednosti protoka. Zavojnice su prešane kemijski vrlo otpornim epoksidom. Dodatni klizni prstenasti ležaj povećava vrijeme rada sa suhim plinovima. Kako bi se smanjila potrošnja električne energije tijekom rada, dostupne su zavojnice s integriranom "Kick and Drop" (KD) elektronikom u tehnologiji dvostruke zavojnice.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
