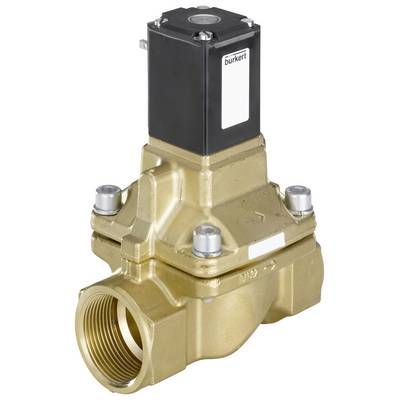

Bürkert elektromagnetski ventil 307267 5404 24 V G 1/2 Nazivna širina 13 mm servo upravljano 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (395,00 € / komad)
395,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 307267 5404 24 V G 1/2 Nazivna širina 13 mm servo upravljano 1 St.
- Servo upravljani klipni ventil do nazivnog promjera DN50
- Protueksplozijske verzije za kat. 2
- Prikladno za primjenu na plinu i pari do 180°C
- Sigurnosni ventil kompresora
- Tehnologija dvostruke zavojnice koja štedi energiju u kick and drop dizajnu
Tehnički podaci
- Materijal brtve - materijal brtve za pilotsku kontrolu: PTFE (politetrafluoretilen)
- Materijal za brtvljenje - kategorija materijala brtve sjedala: plastika
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: PTFE (politetrafluoretilen)
- Materijal za brtvljenje - brtvljenje prema van Materijal: grafit
- Tlak i temperatura - Temperatura medija min: -40 °C
- Tlak i temperatura - temperatura medija max: 160 °C
- Tlak i temperatura - Min. temperatura okoline: -40 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 1 bar
- Tlak i temperatura - Dizajn otporan na protupritisak: Ne
- Tlak i temperatura - Nazivni tlak max (tekućina): 5 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Svojstva uređaja - Ugradbena duljina: 65 mm
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 400 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 500 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Struktura ventila: Ventil kompletan
- Svojstva uređaja - Protok: preko sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Svojstva uređaja - Vrsta pogona: podizno sidro
- Karakteristike uređaja - Rad: servo upravljan
- Svojstva uređaja - Odvajanje medija: Ne
- Svojstva uređaja - funkcija uključivanja/isključivanja
- Svojstva uređaja - vrijeme uklopa otvaranja min: 100 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja min: 300 ms
- Svojstva uređaja - Izvršenje analize: Br
- Svojstva uređaja - Postavka ventila Vrijeme otvaranja: Br
- Svojstva uređaja - Postavka ventila Vrijeme zatvaranja: Br
- Karakteristike uređaja - ventil uljnog plamenika: Br
- Karakteristike uređaja - Steam verzija: Da
- Svojstva uređaja - vodilica jezgre: klizni prsten
- Karakteristike uređaja - Glavni ventil s integriranim sitom: Br
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 4.000 l/min
- Nazivna širina (Kv vrijednost) - Nazivna širina glavnog ventila 1 (P) (mm): 13 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 3,7 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (inči): 1/2 inča
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 1 oznaka navoja: 1/2
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
- Proces / linijski priključak - linijski priključak 2 oznaka navoja: 1/2
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: br
- Napon - napon min / nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Veličina zavojnice: 40 mm
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: br
- Zavojnica (jezgra) - Kick and Drop zavojnica: Moguća tehnologija za uštedu energije Moguća tehnologija za uštedu energije
- Zavojnica (jezgra) - Niskošumni dizajn: br
- Zavojnica (jezgra) - Vrsta zavojnice: priključena
- Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
- Zavojnica (jezgra) - Zavojnica Posebnost: za visoke temperature
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
- Zavojnica (jezgra) - nazivna snaga DC: 12 W
- Zavojnica (jezgra) - Smanjena snaga DC: 10 W
- Zavojnica (jezgra) - materijal kliznog prstena: PTFE (politetrafluoretilen)
- Materijali - Glavni ventil Materijal u kontaktu s medijem: mesing
- Materijali - materijal sjedišta ventila: mesing
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
- Način rada - ručni rad: Br
- Odobrenja - Nazivna snaga: 10 W
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
24 V
- Radni tlak (maks
1 bar
- Materijal kućišta
mjed
- Priključak
G 1/2
- Pogonska tempratura
-40 °C (min)
- Temperaturni opseg medija
-40 do 160 °C
- Proizvođač-br. dijela
307267
- Radni tlak (min.)
1 bar
- Min. radna temperatura
-40 °C
- Brtveni material
PTFE
- Funkcija
2/2 zatvoreno monostabilno
- Maks. temperatura medija
160 °C
- Min. temperatura medija
-40 °C
- Medium
plinovi
- Nazivna širina
13 mm
- Određene značajke
prirubnica
- Dužina
65 mm
- QNn vrijednost
4.000 l/min
IP65
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-40 °C
- Način rada
servo upravljano
- Kv vrijednost
3.7 m³/h
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047054 Bürkert elektromagnetski ventil 307267 5404 24 V G 1/2 Nazivna širina 13 mm servo upravljano 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047054 Bürkert elektromagnetski ventil 307267 5404 24 V G 1/2 Nazivna širina 13 mm servo upravljano 1 St.
Opis
Ventil 5404 je klipni ventil sa servo upravljanjem i dostupan je kao NC i NO verzija. Za rad ventila potreban je minimalni diferencijalni tlak. Magnetske zavojnice su prešane visokokvalitetnom epoksidnom smolom. Kako bi se smanjila potrošnja električne energije tijekom rada, dostupne su zavojnice s integriranom "Kick and Drop" (KD) elektronikom u tehnologiji dvostruke zavojnice. U kombinaciji s čepom prema DIN EN 175301-803 Forma A, ventili zadovoljavaju klasu zaštite IP65. Utičnica za uređaj nije uključena u opseg isporuke i mora se posebno naručiti.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
