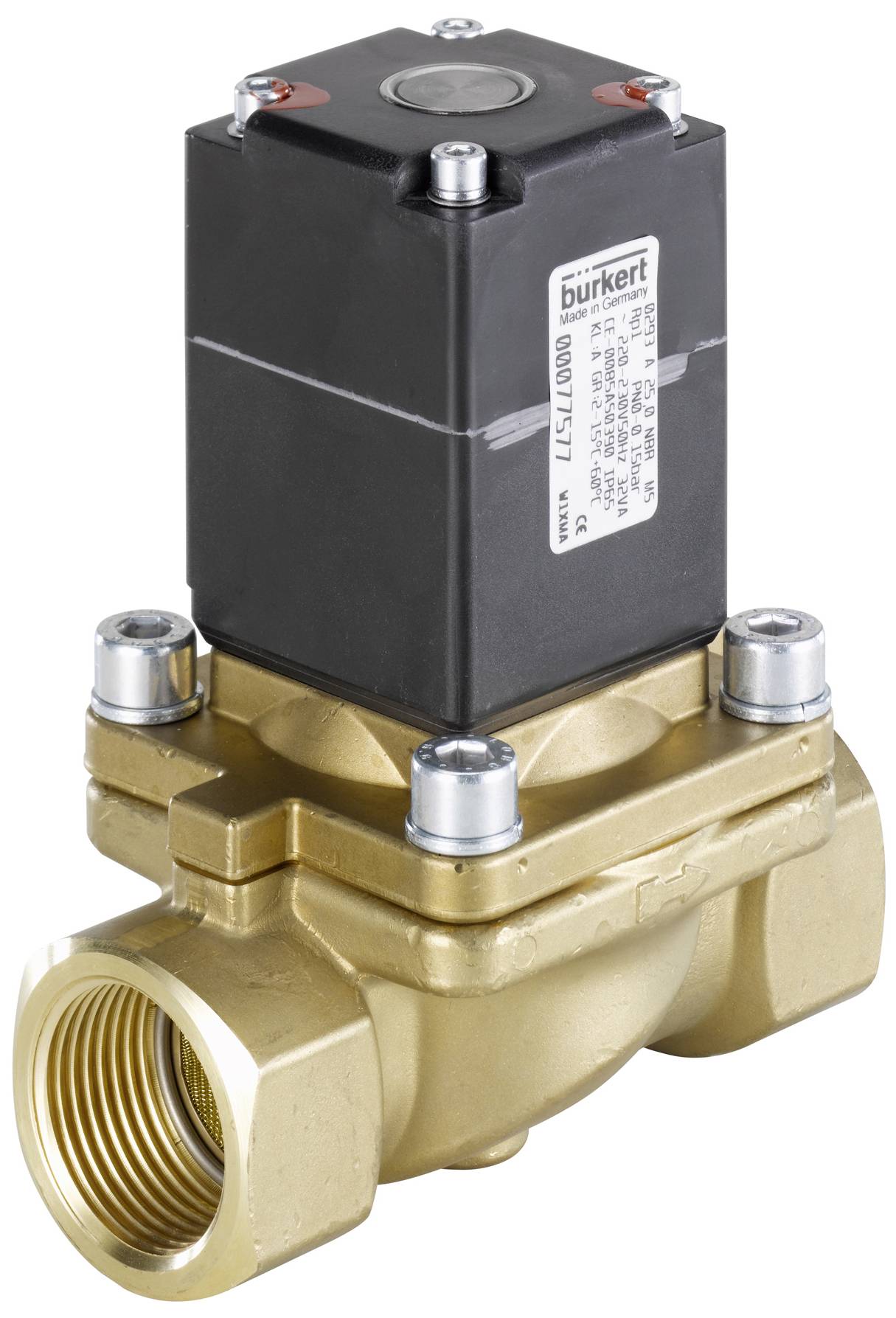

Bürkert elektromagnetski ventil 279478 0293 230 V 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (405,00 € / komad)
405,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 279478 0293 230 V 1 St.
- Plinski ventil s DVGW odobrenjem prema EN 161, klasa B
- Kompaktan oblik
- Maks. DN25 i 150 mbar
- Kućište od mesinga
- Cjedilo za prljavštinu na ulazu
Tehnički podaci
- Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: NBR (nitrilna guma)
- Materijal za brtvljenje - brtvljenje prema van Materijal: NBR (nitrilna guma)
- Tlak i temperatura - Temperatura medija min: -15 °C
- Tlak i temperatura - Temperatura medija max: 60 °C
- Tlak i temperatura - Min. temperatura okoline: -15 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 60 °C
- Tlak i temperatura - nazivni tlak min: 0 bara
- Tlak i temperatura - Dizajn otporan na protupritisak: Ne
- Tlak i temperatura - Nazivni maksimalni tlak (tekućina): 0,15 bara
- Tlak i temperatura - Nazivni maksimalni tlak (plin): 0,15 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: uključena
- Električni priključak - utičnica uređaja broj artikla - tip: 00008376 - 2508
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Svojstva uređaja - Ugradbena duljina: 100 mm
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 150 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 250 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Struktura ventila: Ventil kompletan
- Svojstva uređaja - Protok: preko sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Svojstva uređaja - Vrsta pogona: podizno sidro
- Karakteristike uređaja - Rad: izravno djelovanje
- Svojstva uređaja - Odvajanje medija: Ne
- Svojstva uređaja - funkcija uključivanja/isključivanja
- Svojstva uređaja - vrijeme uklopa otvaranja min: 120 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja min: 130 ms
- Svojstva uređaja - Izvršenje analize: Br
- Svojstva uređaja - Postavka ventila Vrijeme otvaranja: Br
- Svojstva uređaja - Postavka ventila Vrijeme zatvaranja: Br
- Karakteristike uređaja - ventil uljnog plamenika: Br
- Karakteristike uređaja - Steam verzija: Ne
- Značajke uređaja - Glavni ventil s integriranim sitom: Da
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 5.400 l/min
- Nazivna širina (Kv vrijednost) - Nazivna širina glavnog ventila 1 (P) (mm): 20 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 5 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (in): 3/4 inča
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Proces / linijski priključak - Linijski priključak 1 oznaka navoja: 3/4
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
- Proces / linijski priključak - linijski priključak 2 oznaka navoja: 3/4
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: br
- Napon - Napon min / Nazivni napon: 230 V
- Napon - Napon max / Nazivni napon: 230 V
- Napon - AC napon: Da
- Napon - DC napon: Br
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Veličina zavojnice: 49 mm
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: Br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: Br
- Zavojnica (jezgra) - Niskošumni dizajn: br
- Zavojnica (jezgra) - Vrsta zavojnice: blok s vijcima
- Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
- Zavojnica (jezgra) - sklopna snaga AC: 120 V
- A
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
- Zavojnica (jezgra) - nazivna snaga AC: 25 V
- A
- Zavojnica (jezgra) - materijal kliznog prstena: PTFE (politetrafluoretilen)
- Materijali - Glavni ventil Materijal u kontaktu s medijem: mesing
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
- Način rada - ručni rad: Br
- Odobrenja - Nazivna snaga: 16 W
- Vrsta odobrenja: DVGW
- Vrsta odobrenja: GGVO
- Frekvencija napona: 50Hz
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
230 V
- Radni tlak (maks
0 bar
- Temperaturni opseg medija
-15 do 60 °C
- Proizvođač-br. dijela
279478
- Maks. temperatura medija
60 °C
- Min. temperatura medija
-15 °C
IP65
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-15 °C
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047376 Bürkert elektromagnetski ventil 279478 0293 230 V 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047376 Bürkert elektromagnetski ventil 279478 0293 230 V 1 St.
Opis
Prekidači tipa 293 bez razlike tlaka od nula bara. Ventil je po mogućnosti prikladan za prebacivanje zapaljivih plinova pri niskim tlakovima. Ravni elektromagnetski ventil s izravnim djelovanjem isporučuje se u načinu rada A. Zatvoren je bez struje. Prilikom prebacivanja, magnetska jezgra se povlači uz oprugu i otvara ventil. Na ulazu je ugrađeno sito. Za nazivni promjer 25, hvatač prljavštine mora biti dostupan za radove održavanja< = 500 µm, na primjer naš tip TFU001, može se ugraditi ispred ventila.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
