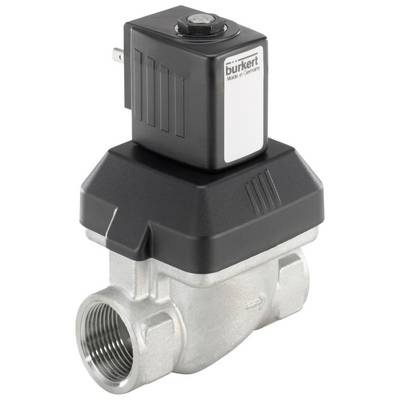

Bürkert elektromagnetski ventil 246305 6213 230 V G 1/2 Nazivna širina 13 mm servo upravljano 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (295,00 € / komad)
295,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 246305 6213 230 V G 1/2 Nazivna širina 13 mm servo upravljano 1 St.
- Servo upravljani membranski ventil do nazivnog promjera DN40
- Membrana spojena oprugom otvara se bez diferencijalnog tlaka
- Meko zatvaranje i niska buka
- Visok protok s kompaktnim dizajnom
- Tehnologija dvostruke zavojnice koja štedi energiju u kick and drop dizajnu
Tehnički podaci
- Materijal za brtvljenje - materijal za brtvu pilotske kontrole: EPDM (etilen propilen dien guma)
- Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: EPDM (etilen propilen dien guma)
- Materijal za brtvljenje - brtvljenje prema van Materijal: EPDM (etilen propilen dien guma)
- Tlak i temperatura - nazivni tlak (DIN EN 1333): PN 10
- Tlak i temperatura - Temperatura medija min: -30 °C
- Tlak i temperatura - temperatura medija max: 100 °C
- Tlak i temperatura - Min. temperatura okoline: -30 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 0 bara
- Tlak i temperatura - Dizajn otporan na protupritisak: Ne
- Tlak i temperatura - Nazivni maksimalni tlak (tekućina): 10 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Svojstva uređaja - Ugradbena duljina: 65 mm
- Svojstva uređaja - Glavni ventil Princip rada: Membranski ventil
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 100 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 400 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Struktura ventila: Ventil kompletan
- Svojstva uređaja - Protok: preko sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Svojstva uređaja - Vrsta pogona: podizno sidro
- Karakteristike uređaja - Rad: servo upravljan
- Svojstva uređaja - Odvajanje medija: Ne
- Svojstva uređaja - funkcija uključivanja/isključivanja
- Svojstva uređaja - vrijeme uklopa otvaranja min: 50 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja min: 200 ms
- Svojstva uređaja - Izvršenje analize: Br
- Svojstva uređaja - Postavka ventila Vrijeme otvaranja: Br
- Svojstva uređaja - Postavka ventila Vrijeme zatvaranja: Br
- Karakteristike uređaja - ventil uljnog plamenika: Br
- Karakteristike uređaja - Steam verzija: Ne
- Svojstva uređaja - vodilica jezgre: klizni prsten
- Karakteristike uređaja - Glavni ventil s integriranim sitom: Br
- Karakteristike uređaja - Generacija: EV
- Svojstva uređaja - Pilot kontrola Centralno pričvršćen vijcima: Da
- Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 1,1 mm
- Nazivna širina (Kv vrijednost) - Nazivna širina glavnog ventila 1 (P) (mm): 13 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 3,6 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (inči): 1/2 inča
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 1 oznaka navoja: 1/2
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
- Proces / linijski priključak - linijski priključak 2 oznaka navoja: 1/2
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Klasa zaštite - Klasa zaštite NEMA (maks. s odgovarajućim priključkom): NEMA 4X
- Napon - Napon baterije: br
- Napon - Napon min / Nazivni napon: 230 V
- Napon - Napon max / Nazivni napon: 230 V
- Napon - AC napon: Da
- Napon - DC napon: Br
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Veličina zavojnice: 32 mm
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
- Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: Br
- Zavojnica (jezgra) - Zavojnica za udarce i ispuštanje: Tehnologija za uštedu energije nije dostupna
- Zavojnica (jezgra) - Niskošumni dizajn: br
- Zavojnica (jezgra) - Vrsta zavojnice: priključena
- Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
- Zavojnica (jezgra) - Zavojnica Posebnost: za visoke temperature
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
- Zavojnica (jezgra) - sklopna snaga AC: 24 V
- A
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
- Zavojnica (jezgra) - nazivna snaga AC: 8 V
- A
- Materijali - Glavni ventil Materijal u kontaktu s medijem: nehrđajući čelik
- Materijali - pilot kontrola Materijal u kontaktu s medijem: PA (poliamid)
- Materijali - Materijal sjedišta ventila: nehrđajući čelik
- Materijali - materijal poklopca kućišta ventila: nehrđajući čelik
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
- Način rada - ručni rad: Br
- Odobrenja - Nazivna snaga: 8 W
- Vrsta odobrenja: VDE, odobrenje materijala za pitku voduVDE, odobrenje materijala za pitku vodu
- Vrsta odobrenja: Odobrenje znaka prema DIN EN 60730, KTW-BWGL
- Frekvencija napona: 50Hz
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
230 V
- Radni tlak (maks
0 bar
- Materijal kućišta
nehrđajući čelik
- Priključak
G 1/2
- Pogonska tempratura
-30 °C (min)
- Temperaturni opseg medija
-30 do 100 °C
- Proizvođač-br. dijela
246305
- Radni tlak (min.)
0 bar
- Min. radna temperatura
-30 °C
- Brtveni material
EPDM
- Funkcija
2/2-smjerni
- Maks. temperatura medija
100 °C
- Min. temperatura medija
-30 °C
- Medium
voda
- Nazivna širina
13 mm
- Dužina
65 mm
IP65
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-30 °C
- Način rada
servo upravljano
- Kv vrijednost
3.6 m³/h
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047194 Bürkert elektromagnetski ventil 246305 6213 230 V G 1/2 Nazivna širina 13 mm servo upravljano 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047194 Bürkert elektromagnetski ventil 246305 6213 230 V G 1/2 Nazivna širina 13 mm servo upravljano 1 St.
Opis
Ventil 6213 EV je servo upravljani membranski ventil iz serije S.EV. Opružna spojka membrane podržava proces otvaranja ventila. U standardnoj verziji, ventil je prikladan za korištenje u tekućinama. Za potpuno otvaranje potreban je minimalni diferencijalni tlak. Posebna verzija (HP00) dostupna je za plinske i vakuumske primjene, koja otvara ventil bez diferencijalnog tlaka. Dostupni su različiti membranski materijali ovisno o primjeni. Asortiman kućišta uključuje mjed, nehrđajući čelik i bronzu. Mjed otporna na decinkovanje dostupna je za dodatna tržišta. Kako bi se smanjila potrošnja električne energije tijekom rada, zavojnice s integriranom kick and drop elektronikom dostupne su u tehnologiji dvostruke zavojnice.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
