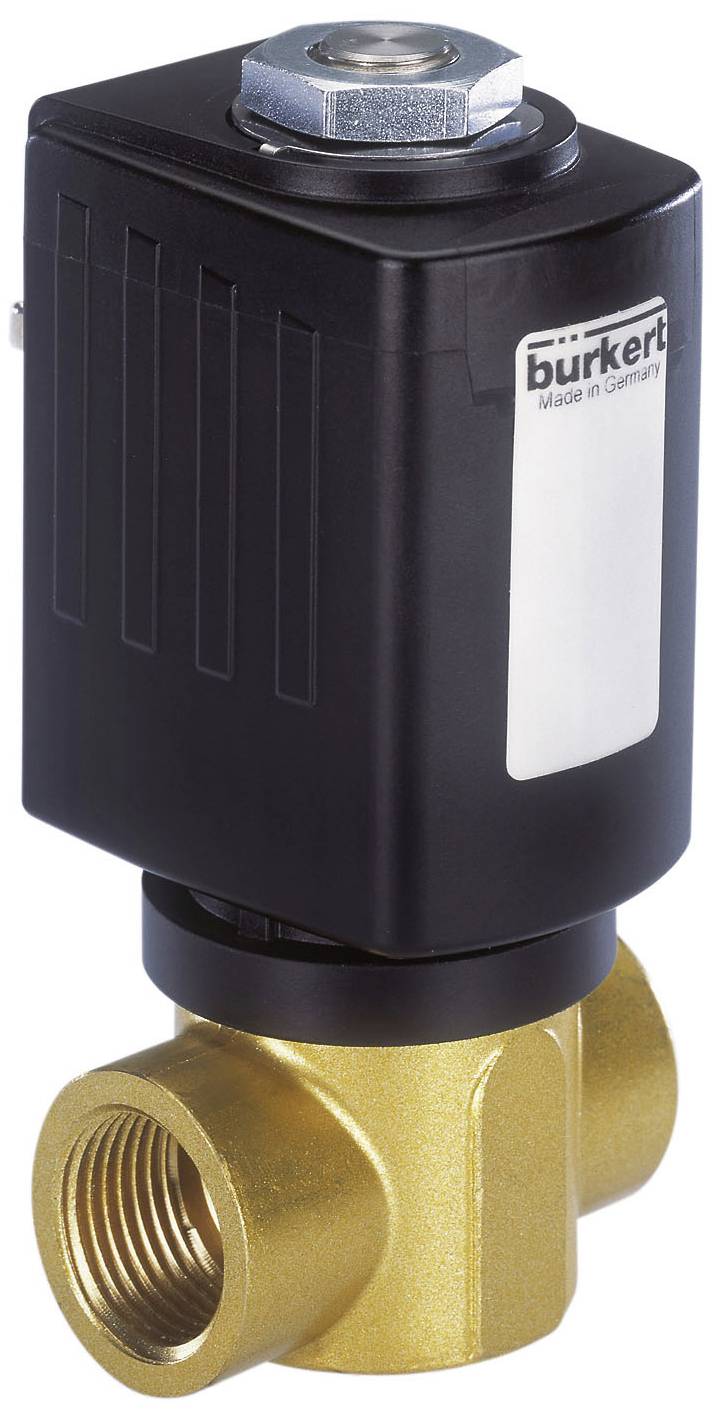

Bürkert elektromagnetski ventil 228654 6027 24 V 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (93,99 € / komad)
93,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 228654 6027 24 V 1 St.
- Snažni ventil izravnog djelovanja do nazivnog promjera DN13
- Sustav zavojnice otporan na vibracije
- Tehnologija dvostruke zavojnice koja štedi energiju u kick and drop dizajnu
- Verzije otporne na eksploziju
- Visokotlačne izvedbe za plinove i tekućine
Tehnički podaci
- Materijal za brtvljenje - kategorija materijala brtve sjedala: plastika
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: PTFE (politetrafluoretilen)
- Materijal za brtvljenje - brtvljenje prema van Materijal: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak & temperatura - temperatura medija max: 140 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 0 bara
- Tlak i temperatura - Dizajn otporan na protupritisak: Ne
- Tlak i temperatura - Nazivni tlak max (tekućina): 7 bara
- Tlak i temperatura - Nazivni maksimalni tlak (plin): 7 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 30 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 80 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Integrirano smanjenje snage: Ne
- Svojstva uređaja - Izvedba ventila: bez fluidnog kućišta
- Svojstva uređaja - Protok: preko sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Svojstva uređaja - Vrsta pogona: podizno sidro
- Svojstva uređaja - Rad: izravno djelovanje
- Svojstva uređaja - Odvajanje medija: Ne
- Svojstva uređaja - funkcija uključivanja/isključivanja
- Svojstva uređaja - vrijeme prekidanja otvaranja min: 20 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja min: 50 ms
- Svojstva uređaja - Izvršenje analize: Br
- Svojstva uređaja - Postavka ventila Vrijeme otvaranja: Br
- Svojstva uređaja - Postavka ventila Vrijeme zatvaranja: Br
- Karakteristike uređaja - ventil uljnog plamenika: Br
- Karakteristike uređaja - Steam verzija: Ne
- Karakteristike uređaja - Glavni ventil s integriranim sitom: Br
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 3 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 0,28 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (inči): 1/8 inča
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: Da
- Napon - Napon min / Nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Veličina zavojnice: 40 mm
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: Br
- Zavojnica (jezgra) - Zavojnica za udarce i ispuštanje: Tehnologija za uštedu energije nije dostupna
- Zavojnica (jezgra) - Niskošumni dizajn: br
- Zavojnica (jezgra) - Vrsta zavojnice: priključena
- Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
- Zavojnica (jezgra) - Zavojnica Posebnost: za visoke temperature
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
- Zavojnica (jezgra) - nazivna snaga DC: 14 W
- Zavojnica (jezgra) - Smanjena snaga DC: 12 W
- Materijali - Glavni ventil Materijal u kontaktu s medijem: nehrđajući čelik
- Materijali - Materijal sjedišta ventila: nehrđajući čelik
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
- Način rada - ručni rad: Br
- Odobrenja - Nazivna snaga: 12 W
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
24 V
- Radni tlak (maks
0 bar
- Temperaturni opseg medija
-10 do 140 °C
- Proizvođač-br. dijela
228654
- Maks. temperatura medija
140 °C
- Min. temperatura medija
-10 °C
IP65
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046806 Bürkert elektromagnetski ventil 228654 6027 24 V 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046806 Bürkert elektromagnetski ventil 228654 6027 24 V 1 St.
Opis
Ventil 6027 je armaturni ventil za podizanje s izravnim djelovanjem. Kako bi se povećao tlak i sigurnost curenja, čep i vodeća cijev jezgre zavareni su zajedno. Dostupne su različite kombinacije materijala za brtvljenje ovisno o primjeni. Zavojnice su prešane kemijski vrlo otpornim epoksidom. Dodatni klizni prstenasti ležaj povećava vrijeme rada sa suhim plinovima. Za primjene pod visokim tlakom koriste se posebne tehnike brtvljenja. Kako bi se smanjila potrošnja električne energije tijekom rada, dostupne su zavojnice s integriranom "Kick and Drop" (KD) elektronikom u tehnologiji dvostruke zavojnice. U kombinaciji s utičnicom uređaja prema DIN EN 175301-803 Forma A, ventili zadovoljavaju klasu zaštite IP65. NEMA 4X je dostupan na zahtjev.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
