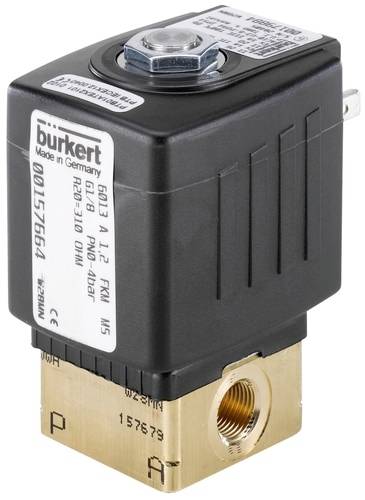

Bürkert elektromagnetski ventil 220699 6013 48 V G 1/8 obujmica Nazivna širina 3 mm otvoreni položaj 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (144,99 € / komad)
144,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 220699 6013 48 V G 1/8 obujmica Nazivna širina 3 mm otvoreni položaj 1 St.
- Izravni i kompaktni ventil do nazivnog promjera DN 6,0
- Sustav zavojnice otporan na vibracije
- Verzije otporne na eksploziju
- Dostupne verzije udarca i pada koje štede energiju
Tehnički podaci
- Zavojnica (jezgra) - Veličina zavojnice: 32 mm
- Materijal: mesing
- Materijal za brtvljenje: FKM
- Nazivna širina: 3 mm
- Mrežni priključak: G 1/8 utičnica
- Posebnost: materijal zavojnice, klasa izolacije H
- Napon: 48 volti
- Frekvencija: 50 Hz
- Temperatura medija (stupnjevi C) (max): 100
- Temperatura okoline (stupnjevi C) (max): 55
- Temperatura okoline (stupnjevi C) (min): -10
- Pritisak (bar) (max): 8
- Temperatura medija (stupnjevi C) (min): -10
- Način rada: 2/2-smjerni; Otvoren u položaju mirovanja
- Potrošnja energije: 7 vata
- Radni ciklus (%): 100
- Vrijeme otvaranja (msec) (max): 20
- Vrijeme zatvaranja (ms)(max): 30
- KV vrijednost (M*3/H): 0,230
- Tlak (maks.) kod plina: 8
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
48 V
- Radni tlak (maks
8 bar
- Materijal kućišta
mjed
- Priključak
G 1/8 obujmica
- Temperaturni opseg medija
-10 do 100 °C
- Proizvođač-br. dijela
220699
- Brtveni material
FKM
- Funkcija
2/2-smjerni
- Maks. temperatura medija
100 °C
- Min. temperatura medija
-10 °C
- Medium
plinovi
- Nazivna širina
3 mm
- Određene značajke
prirubnica
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
- Način rada
otvoreni položaj
- Kv vrijednost
0.230 m³/h
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046868 Bürkert elektromagnetski ventil 220699 6013 48 V G 1/8 obujmica Nazivna širina 3 mm otvoreni položaj 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046868 Bürkert elektromagnetski ventil 220699 6013 48 V G 1/8 obujmica Nazivna širina 3 mm otvoreni položaj 1 St.
Opis
Ventil 6013 je armaturni ventil za podizanje s izravnim djelovanjem. Kako bi se povećao tlak i sigurnost curenja, čep i vodeća cijev jezgre zavareni su zajedno. Dostupne su različite kombinacije materijala za brtvljenje ovisno o primjeni. Bürkert-specifična verzija s prirubnicom (SFB) omogućuje postavljanje ventila na način koji štedi prostor na višestrukoj podlozi. Za smanjenje potrošnje električne energije tijekom rada dostupni su kick and drop zavojnice.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
