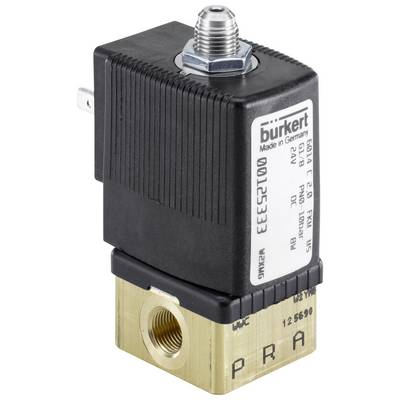

Bürkert elektromagnetski ventil 210261 6014 24 V G 1/8 obujmica Nazivna širina 1.5 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (109,99 € / komad)
109,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 210261 6014 24 V G 1/8 obujmica Nazivna širina 1.5 mm 1 St.
- Izravno djelujući i kompaktni ventil do nazivnog promjera DN 2,5
- Sustav zavojnice otporan na vibracije
- Banjo vijčani spoj za izravno pričvršćivanje na pneumatske ventile
- Verzije otporne na eksploziju
- Dostupne verzije udarca i pada koje štede energiju
Tehnički podaci
- Zavojnica (jezgra) - Veličina zavojnice: 32 mm
- Materijal: mesing
- Materijal za brtvljenje: EPDM
- Nazivna širina: 1,5 mm
- Mrežni priključak: G 1/8 utičnica
- Posebnost: Materijali odgovaraju načelima ocjenjivanja (UBA) za materijale u kontaktu s pitkom vodom do 85°C (topla voda)
- Napon: 24 volta
- Frekvencija: 50 Hz
- Srednja temperatura (stupnjevi C) (max): 100
- Temperatura okoline (stupnjevi C) (max): 55
- Temperatura okoline (stupnjevi C) (min): -30
- Tlak (bar) (max): 16
- Temperatura medija (stupnjevi C) (min): -30
- Način rada: 3/2-smjerni; U položaju mirovanja, izlaz A je rasterećen
- Potrošnja energije: 8 vata
- QNN vrijednost (L/MIN): 75,00
- Radni ciklus (%): 100
- Vrijeme otvaranja (msec) (max): 15
- Vrijeme zatvaranja (ms)(max): 20
- KV vrijednost (M*3/H): 0,070
- Vrijeme otvaranja (ms)(min): 10
- Vrijeme zatvaranja (ms)(min): 15
- Tlak (maks.) kod plina: 16
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
24 V
- Radni tlak (maks
16 bar
- Materijal kućišta
mjed
- Priključak
G 1/8 obujmica
- Temperaturni opseg medija
-30 do 100 °C
- Proizvođač-br. dijela
210261
- Brtveni material
EPDM
- Funkcija
3/2-smjerni
- Maks. temperatura medija
100 °C
- Min. temperatura medija
-30 °C
- Medium
voda
- Nazivna širina
1.5 mm
- Određene značajke
prirubnica
- QNn vrijednost
75.00 l/min
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-30 °C
- Kv vrijednost
0.070 m³/h
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046867 Bürkert elektromagnetski ventil 210261 6014 24 V G 1/8 obujmica Nazivna širina 1.5 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046867 Bürkert elektromagnetski ventil 210261 6014 24 V G 1/8 obujmica Nazivna širina 1.5 mm 1 St.
Opis
Ventil 6014 je armaturni ventil s izravnim djelovanjem. Kako bi se povećao tlak i sigurnost curenja, čep i vodeća cijev jezgre zavareni su zajedno. Dostupne su različite kombinacije materijala za brtvljenje ovisno o primjeni. Bürkert-specifična verzija s prirubnicom (SFB) omogućuje postavljanje ventila na način koji štedi prostor na višestrukoj podlozi. Za smanjenje potrošnje električne energije tijekom rada dostupni su kick and drop zavojnice.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
