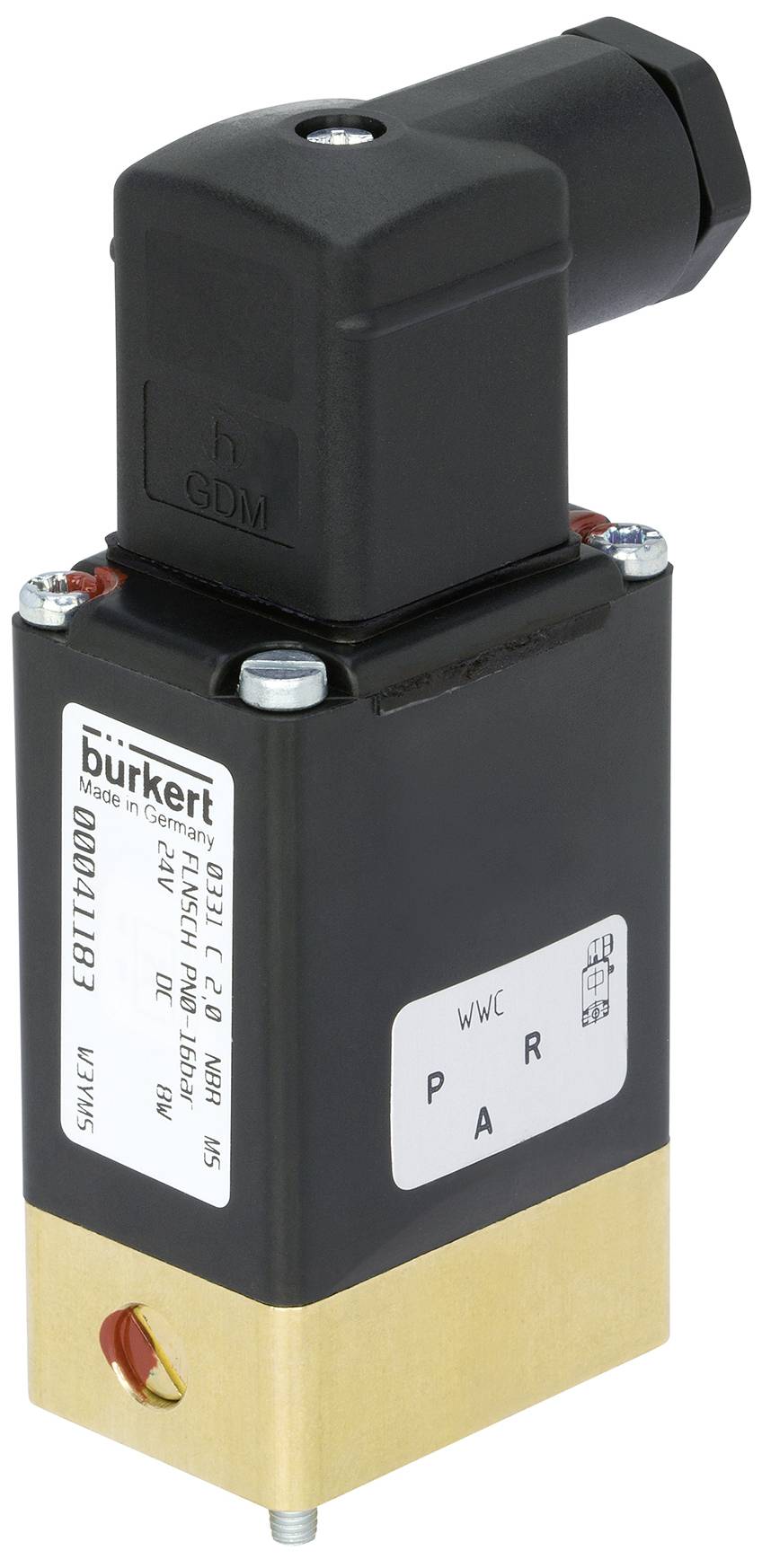

Slika slična
Slika slična
Bürkert elektromagnetski ventil 173599 0331 24 V prirubnica Nazivna širina 4 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (365,00 € / komad)
365,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert elektromagnetski ventil 173599 0331 24 V prirubnica Nazivna širina 4 mm 1 St.
- Izravno djelujući ventil odvojen od medija do nazivnog promjera DN 4
- Pilot ventil s Bürkert specifičnim dizajnom prirubnice (SFB)
- Tehnologija zglobnog sidra bez održavanja
- Robustan ručni rad jednostavan za servisiranje
- Verzije otporne na eksploziju
Tehnički podaci
- Materijal: nehrđajući čelik
- Materijal za brtvljenje: EPDM
- Nazivna širina: 4 mm
- Linijski priključak: Uzorak prirubnice: Bürkert KL-NR.001-01-18 (32x46)
- Posebnost: utičnica uređaja tip 2518 (00314802), bez ožičenja, 3-polna, 0-250 V AC/DC
- Napon: 24 volta
- Frekvencija: istosmjerna struja
- Nedostaje atribut: Vakuumska verzija
- Srednja temperatura (stupnjevi C) (max): 90
- Temperatura okoline (stupnjevi C) (max): 55
- Pritisak (bar) (max): 3
- Temperatura medija (stupnjevi C) (min): -30
- Način rada: 3/2-smjerni; Univerzalno primjenjiv
- Potrošnja energije: 8 vata
- Tlak (bar) (min): -1
- QNN vrijednost (L/MIN): 195
- Radni ciklus (%): 100
- Vrijeme otvaranja (msec) (max): 20
- Vrijeme zatvaranja (ms)(max): 20
- KV vrijednost (M*3/H): 0,18
- Vrijeme otvaranja (ms)(min): 10
- Vrijeme zatvaranja (ms)(min): 10
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
24 V
- Radni tlak (maks
3 bar
- Materijal kućišta
nehrđajući čelik
- Priključak
prirubnica
- Temperaturni opseg medija
-30 do 90 °C
- Proizvođač-br. dijela
173599
- Radni tlak (min.)
-1 bar
- Brtveni material
EPDM
- Funkcija
3/2-smjerni
- Maks. temperatura medija
90 °C
- Min. temperatura medija
-30 °C
- Medium
agresivni mediji
- Nazivna širina
4 mm
- Određene značajke
prirubnica
- QNn vrijednost
195 l/min
- Maks. temperatura okoline
55 °C
- Kv vrijednost
0.18 m³/h
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046900 Bürkert elektromagnetski ventil 173599 0331 24 V prirubnica Nazivna širina 4 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046900 Bürkert elektromagnetski ventil 173599 0331 24 V prirubnica Nazivna širina 4 mm 1 St.
Opis
Ventil 0331 je preklopni armaturni ventil s izravnim djelovanjem, odvojen od medija. Dostupan je u 3/2- i 2/2-smjernoj verziji. Kao 3/2-smjerna verzija može se koristiti kao razdjelnik ili miješajući ventil. Dostupni su različiti materijali membrane i načini rada ovisno o primjeni. Raspon kućišta sastoji se od mesinga, nehrđajućeg čelika, PEEK-a i polipropilena. Magnetske zavojnice obložene su kemijski vrlo otpornim epoksidom. Budući da je sustav spirale odvojen od medija membranom, ventil je posebno prikladan za kritične medije kao što su agresivne kiseline i lužine. 0331 je opremljen ručnom kontrolom za puštanje u pogon i testiranje. Kako bi se smanjili energetski zahtjevi, sve zavojnice mogu se isporučiti s elektroničkom redukcijom snage ili kao pulsna verzija. Preklopno stanje može se izvršiti preko povratne informacije o položaju kao binarni ili NAMUR signal.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
