Bürkert elektromagnetski ventil 140559 6013 24 V 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (89,99 € / komad)
89,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

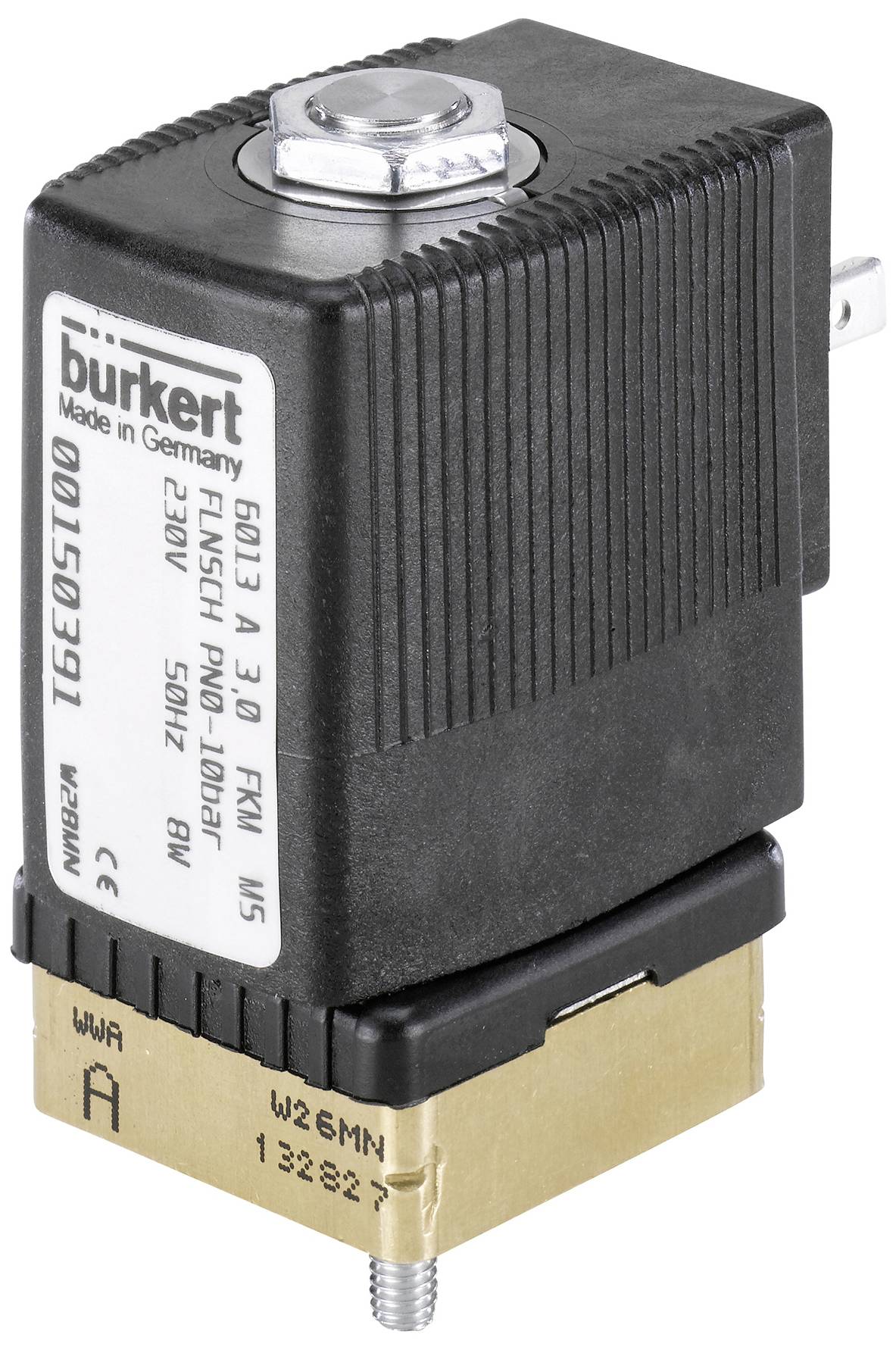

Bürkert elektromagnetski ventil 140559 6013 24 V 1 St.
- Izravni i kompaktni ventil do nazivnog promjera DN 6,0
- Sustav zavojnice otporan na vibracije
- Verzije otporne na eksploziju
- Dostupne verzije udarca i pada koje štede energiju
Tehnički podaci
- Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: FKM (fluoro guma)
- Materijal za brtvljenje - brtvljenje prema van Materijal: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - temperatura medija max: 100 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 0 bara
- Tlak i temperatura - Dizajn otporan na protupritisak: Ne
- Tlak i temperatura - Nazivni maksimalni tlak (tekućina): 6 bara
- Tlak i temperatura - Nazivni tlak max (plin): 6 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 20 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 30 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Struktura ventila: Ventil kompletan
- Svojstva uređaja - Protok: preko sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Svojstva uređaja - Vrsta pogona: podizno sidro
- Karakteristike uređaja - Rad: izravno djelovanje
- Svojstva uređaja - Odvajanje medija: Ne
- Svojstva uređaja - funkcija uključivanja/isključivanja
- Svojstva uređaja - Izvršenje analize: Br
- Svojstva uređaja - Postavka ventila Vrijeme otvaranja: Br
- Svojstva uređaja - Postavka ventila Vrijeme zatvaranja: Br
- Karakteristike uređaja - ventil uljnog plamenika: Br
- Karakteristike uređaja - Steam verzija: Ne
- Karakteristike uređaja - Glavni ventil s integriranim sitom: Br
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 3 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 0,23 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (inči): 1/8 inča
- Procesni/cijevni priključak - Cijevni priključak 1 tip: prirubnica
- Procesni/cijevni priključak - Cijevni priključak 2 tip: prirubnica
- Procesni/linijski priključak - Linijski priključak 1 prirubnica: Bürkert prirubnica 32 x 32 verzija A1Bürkert prirubnica 32 x 32 verzija A1
- Procesni / linijski priključak - linijski priključak 2 Prirubnica: Bürkert prirubnica 32 x 32 verzija A1 Bürkert prirubnica 32 x 32 verzija A1
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: br
- Napon - napon min / nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Veličina zavojnice: 32 mm
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: Br
- Zavojnica (jezgra) - Niskošumni dizajn: br
- Zavojnica (jezgra) - Vrsta zavojnice: priključena
- Zavojnica (jezgra) - materijal zavojnice (pokrivač): PA (poliamid)
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: B
- Zavojnica (jezgra) - nazivna snaga DC: 9 W
- Zavojnica (jezgra) - Smanjena snaga DC: 9 W
- Materijali - Glavni ventil Materijal u kontaktu s medijem: mesing
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
- Način rada - ručni rad: Br
- Odobrenja - Nazivna snaga: 8 W
- Vrsta proizvoda
elektromagnetski ventil
- Radni napon
24 V
- Radni tlak (maks
0 bar
- Temperaturni opseg medija
-10 do 100 °C
- Proizvođač-br. dijela
140559
- Maks. temperatura medija
100 °C
- Min. temperatura medija
-10 °C
IP65
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047104 Bürkert elektromagnetski ventil 140559 6013 24 V 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047104 Bürkert elektromagnetski ventil 140559 6013 24 V 1 St.
Opis
Ventil 6013 je armaturni ventil za podizanje s izravnim djelovanjem. Kako bi se povećao tlak i sigurnost curenja, čep i vodeća cijev jezgre zavareni su zajedno. Dostupne su različite kombinacije materijala za brtvljenje ovisno o primjeni. Bürkert-specifična verzija s prirubnicom (SFB) omogućuje postavljanje ventila na način koji štedi prostor na višestrukoj podlozi. Za smanjenje potrošnje električne energije tijekom rada dostupni su kick and drop zavojnice.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
