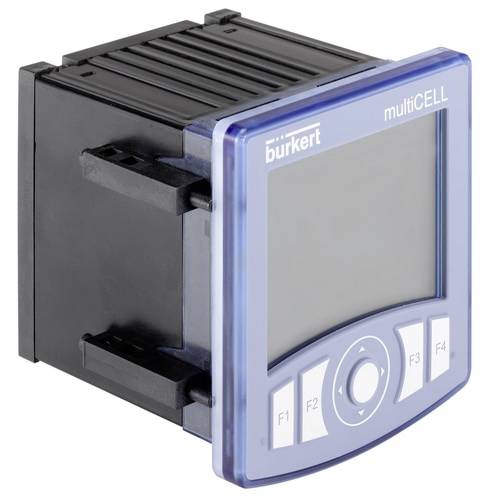

Bürkert 8619 multiCELL pid termostat Pt100, Pt1000 analogni strujni, tranzistor (D x Š x V) 112 x 112 x 107 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
termostat
Tip temperaturnog regulatora
pid
Radni napon
24 V/DC
Izlazi (Temperaturni regulatori)
analogni strujni
tranzistor
Tip tipala
Pt100
Pt1000
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (1.759,00 € / komad)
1.759,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert 8619 multiCELL pid termostat Pt100, Pt1000 analogni strujni, tranzistor (D x Š x V) 112 x 112 x 107 mm
- Fleksibilna analiza i odašiljač protoka
- intuitivno rukovanje
- Analogni i digitalni ulazni signali
- Veliki grafički zaslon s podesivom pozadinskom rasvjetom
- Mogućnost pohrane podataka putem SD kartice
- Uključujući PID kontrolu
Tehnički podaci
- Radni napon ("napajanje"): 12 - 36 V DC, filtriran i reguliran
- Potrošnja energije: maksimalno 1,6 VA
- Izlazna snaga ("PWR OUT"): 12 - 36 V DC, maksimalno 1,8 A
- Digitalni ulazi 2 x DI1, 2 x DI2: napon 0 - 36 V DC, ulazna impedancija 3 kΩ, sklopna osovina: V (uključeno) = 5 - 36 V DC, V (isključeno)<2 V DCC; Učestalost: galvanska izolacija od 0,5 do 2500 Hz; Zaštićen od obrnutog polariteta istosmjerne struje i napona
- Analogni ulazi AI1, AI2: Bilo koji priključak, sudoper ili izvor, galvanski izolirani, struja: raspon 0 / 3,5 - 22 mA, maks. Napon 36 V DC, impedancija 50 Ω, razlučivost 1,5 µA, napon: raspon 0 - 5/10 V DC, maks. Napon 36 V DC, impedancija 110 kΩ, razlučivost 1 mV, pogreška: ± 0,25% izmjerene vrijednosti
- Digitalni izlazi DO1, DO2 - tranzistor: NPN ili PNP ovisno o priključku, galvanska izolacija, zaštićen od kratkog spoja, maks. 36 V DC, maks. 700 mA ako se koristi samo jedan izlaz tranzistora, maks. 1 A ukupno, ako se koriste oba tranzistorska izlaza, frekvencija: maks. 2000 Hz
- Analogni izlaz AO1, AO2: 4 ... 20 mA, sudoper ili izvor, ovisno o priključku, galvanska izolacija, zaštićen od obrnutog polariteta istosmjerne struje, maks. Otpor petlje; 1100 Ω na 36 V DC, 610 Ω na 24 V DC, 100 Ω na 12 V DC
- Memorijska kartica: tip SD (Secure Digital), kapacitet: max. 2 GB, datotečni sustav: FAT16
- Temperatura okoline - rad: -10 ° C do +70 ° C ograničeno na 0 ° C do 70 ° C ako se koristi memorijska kartica, skladištenje -20 ° C do +70 ° C
- Relativna vlažnost<85%, nije zgusnuto
- Klasa zaštite IP65 (ugradnja u vrata razvodnog ormarića, zatvoren razvodni ormar), IP 20 (ugradnja u vrata razvodnog ormarića, unutar razvodnog ormarića), NEMA 4X (ugradnja u vrata upravljačkog ormarića s prednjom stranom s vanjske strane)
- Standardi i smjernice - EMC: EN 61000-6-2, EN 61000-6-3, vibracije / udarci: EN 60068-2-6 / EN 60068-2-27
- Vrsta proizvoda
termostat
- Tip
8619 multiCELL
- Tip temperaturnog regulatora
pid
- Radni napon
24 V/DC
- Izlazi (Temperaturni regulatori)
analogni strujni
tranzistor
- Broj analognih izlaza
2
- Broj izlaza tranzistora
2
- dim.
(D x Š x V) 112 x 112 x 107 mm
- Visina
107 mm
- Dužina
112 mm
- Širina
112 mm
- Tip tipala
Pt100
Pt1000
- Proizvođač-br. dijela
564382
- Izvedba
Glavna ploča za mjerenje protoka, ulazni modul i PID kontrola
- Vrsta montaže
prednje pričvršćivanje
- Težina
0.772 kg
- Sučelja
SD otvor
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 625797 Bürkert 8619 multiCELL pid termostat Pt100, Pt1000 analogni strujni, tranzistor (D x Š x V) 112 x 112 x 107 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 625797 Bürkert 8619 multiCELL pid termostat Pt100, Pt1000 analogni strujni, tranzistor (D x Š x V) 112 x 112 x 107 mm
Opis
Višenamjenski odašiljač / regulator tip 8619 za ugradnju u upravljački ormar ima mogućnost izravnog spajanja za većinu senzora protoka, pH vrijednosti / ORP i vodljivosti. Idealan je uređaj za prikupljanje i kontrolu podataka kao i za zadatke doziranja. Ima veliki grafički zaslon s podesivim osvjetljenjem u pozadini i gumbe za funkcije i navigaciju kursora. Vrhunski algoritmi upravljanja i regulacije jamče optimalnu kontrolu procesa. Uređaj s dodatnim ulaznim modulom opremljen je PID kontrolom. Tip 8619 također ima zapisnik podataka.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Ugradbeno kućište za izrezivanje 92 x 92 mm
- Materijal kućišta, element za pričvršćivanje: PPO
- Pečat: silikon
- Poklopac, prozor za gledanje: polikarbonat
- Gornji sloj: silikonska guma
- Stražnja ploča: 304 nehrđajući čelik
- Vijci: 316 nehrđajući čelik
- Priključak: PBT
- Kontakt: pozlaćena bakrena legura
- LC grafički zaslon, s pozadinskim osvjetljenjem u plavoj boji; Rezolucija 128 x 168 piksela; Jezici: njemački, engleski, francuski
- Tipkovnica: 4 soft tipke [F1] [F2] [F3] [F4] za dinamičke funkcije, 1 navigacijska tipka za [↑] [↓] [→] [←] pomicanje kursora
- Loger podataka do 16 različitih vrijednosti
- Monitor senzora: prikaz i pregled izravnih očitavanja senzora
- Sat u stvarnom vremenu s datumom
- Utora za module: 5 (proširivo u tvornici Bürkert)
- Električni priključci: konektori
- Preporučeni priključni kabel: oklopljeni kabel, čvrsti H05 (07) VU - 0,2 do 1,5 mm², fleksibilni H05 (07) VK - 0,2 do 1,5 mm², s metalnom pločicom 0,2 do 1,5 mm², s košuljicom od žice s plastičnom košuljicom od 0,2 do 1,5 mm²
Isporuka uključuje
- Termostat Bürkert 8619 multiCELL Pt100, Pt1000 analogna struja, tranzistor (D x Š x V) 112 x 112 x 107 mm
Napomene
Moduli se mogu proširiti samo u tvornici Bürkert.
