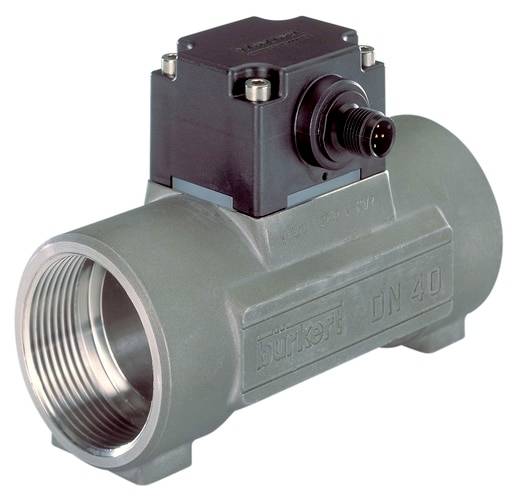

Slika slična
Slika slična
Bürkert 8012 556193 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tip
8012
Priključak
M12
Min. temperatura medija
-15 °C
Maks. temperatura medija
100 °C
Vrsta zaštite
IP67
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (945,00 € / komad)
945,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Brtveni materijal - dijelovi u kontaktu s medijem Brtveni materijal: FKM (fluoro guma)
- Materijal za brtvljenje - Materijal kućišta brtve/poklopca: EPDM (etilen propilen dien guma)
- Tlak i temperatura - nazivni tlak (DIN EN 1333): PN 16
- Tlak i temperatura - Temperatura medija min: -15 °C
- Tlak i temperatura - temperatura medija max: 100 °C
- Tlak i temperatura - Min. temperatura okoline: -15 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 60 °C
- Ulazi/izlazi - Izlaz 1 digitalni Tip: Tranzistor
- Ulazi/izlazi - Izlaz 1 digitalni tranzistor bez kontakta: 0,7 A
- Ulazi/izlazi - Izlaz 1 digitalna tranzistorska veza NPN: Da
- Ulazi/izlazi - Izlaz 1 digitalni tranzistorski priključak PNP: Br
- Ulazi/izlazi - Izlaz 1 digitalna NC verzija: Br
- Ulazi/izlazi - izlaz 1 digitalna verzija NE: Br
- Ulazi/izlazi - Tip izlaza analogni Broj: 1
- Ulazi/izlazi - Izlaz 1 tipa analogne struje: 4-20 mA
- Ulazi/izlazi - Izlazna analogna struja Način rada Izvor: Da
- Ulazi/izlazi - Izlazna analogna struja Kako sudoper radi: Ne
- Ulazi/izlazi - Tip izlaza analogni sinus: Br
- Ulazi/izlazi - vrsta izlaza struja modulirana prema NAMUR: Br
- Električni priključak - Električni priključak 1 tipa: Utikač - M12
- Električni priključak - Električni priključak 1 Količina: 1 ST
- Električni priključak - Električni priključak 1 Broj kontakata: 5 ST
- Električni priključak - Električni priključak 1 Kategorija materijala: Plastika
- Električni priključak - Električni priključak 1 Materijal: PA (poliamid)
- Električni priključak - radna vrsta napajanja: 3 vodiča
- Električni priključak - Električni priključak 1 tip: muški
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Brtva Električni priključak 1 Materijal: EPDM (etilen propilen dien guma)
- Funkcije - kontinuirano mjerenje: Da
- Funkcije - Doziranje: Br
- Funkcije - Prekidač: Da
- Funkcije - parametriranje lokalno: Ne
- Funkcije - parametrizacija odvojena: Br
- Funkcije - parametriranje fiksno: Da
- Svojstva uređaja - Podskupina proizvoda: Protok
- Svojstva uređaja - Ugradbena duljina: 104 mm
- Svojstva uređaja - Dizajn uređaja: Kompaktan
- Medij i kalibracija - Dinamička viskoznost min.: 0 cP
- Medij i kalibracija - Dinamička viskoznost maks.: 300 cP
- Izmjerene vrijednosti - izmjereni volumni protok min: 689
- Izmjerene vrijednosti - izmjereni volumni protok max: 22,963
- Izmjerene vrijednosti - jedinica mjerenja: l/h
- Mjerenja - Protok (volumen): Da
- Izmjerene vrijednosti - protok (masa): Br
- Mjerenja - Temperatura: Br
- Mjerenja - Gustoća: Br
- Izmjerene vrijednosti - koncentracija 1: Br
- Izmjerene vrijednosti - Točnost volumnog protoka u odnosu na izmjerenu vrijednost: 1%
- Nazivna širina (Kv vrijednost) - Nazivna širina mjerne cijevi (DN): 25 mm
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Procesna / linijska veza - linijska veza Kategorija materijala: Laki metali
- Procesni / linijski priključak - Materijal linijskog priključka: mesing
- Procesni / linijski priključak - linijski priključak 1 Oznaka navoja: 1
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
- Procesni / linijski priključak - linijski priključak 2 Oznaka navoja: 1
- Klasa zaštite - Klasa zaštite mjernog uređaja (IP): IP67
- Senzor - Tip senzora: impeler
- Materijal senzora - impelera: PVDF (poliviniliden fluorid)
- Senzor - Tip impelera: optički
- Senzor - Materijal osovine impelera: keramika
- Kategorija materijala ležaja senzora: tehnička keramika
- Senzor - materijal ležaja: keramika
- Senzor - Detekcija smjera protoka: Da
- Senzor - detekcija principa mjerenja impelera: infracrveno
- Softver / Komunikacija - Zaslon: Ne
- Napon - DC napon min.: 12 V
- Napon - DC napon maks.: 36 V
- Napon - Napon baterije: br
- Materijali - materijal za postavljanje: PVDF (poliviniliden fluorid)
- Materijali - materijal mjerne cijevi: mesing
- Materijali - Elektronsko kućište Kategorija materijala: Plastika
- Materijali - Kućište elektronike Materijal: PPS (polifenilen sulfid)
- Materijali - Vijci Materijal: Nehrđajući čelik
- Način rada - Priključak fluidnog voda Broj: 2
- Tip
8012
- Priključak
M12
- Min. temperatura medija
-15 °C
- Maks. temperatura medija
100 °C
IP67
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046991 Bürkert 8012 556193 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046991 Bürkert 8012 556193 1 St.
Opis
Mjerač protoka s impelerom dostupan je u magnetskoj ili optičkoj verziji.
Magnetska verzija mjernog uređaja posebno je dizajnirana za korištenje u neutralnim i blago agresivnim tekućinama s niskim sadržajem krutine. Optička varijanta namijenjena je isključivo za korištenje s infracrveno propusnim tekućinama.
Tip 8012 sastoji se od fitinga (tip S012) i elektroničkog modula (tip SE12), koji su povezani vijcima. Sustav spojnica koji je dizajnirao Bürkert osigurava jednostavnu ugradnju u sve cjevovode od DN 06 do DN 65. Tip 8012 također se može integrirati u blok sustave specifične za kupca.
Ovisno o varijanti elektroničkog modula, tip 8012 ima
- impulsni izlaz ili
- impulsni izlaz i strujni izlazni signal od 4…20 mA.
Impulsni izlaz, koji se može odašiljati i obrađivati pomoću zasebnog Bürkert transmitera/kontrolera, generira konfigurabilnu frekvenciju proporcionalnu brzini protoka ili se može koristiti kao prekidački izlaz.
Ovaj tekst je strojno preveden.
Magnetska verzija mjernog uređaja posebno je dizajnirana za korištenje u neutralnim i blago agresivnim tekućinama s niskim sadržajem krutine. Optička varijanta namijenjena je isključivo za korištenje s infracrveno propusnim tekućinama.
Tip 8012 sastoji se od fitinga (tip S012) i elektroničkog modula (tip SE12), koji su povezani vijcima. Sustav spojnica koji je dizajnirao Bürkert osigurava jednostavnu ugradnju u sve cjevovode od DN 06 do DN 65. Tip 8012 također se može integrirati u blok sustave specifične za kupca.
Ovisno o varijanti elektroničkog modula, tip 8012 ima
- impulsni izlaz ili
- impulsni izlaz i strujni izlazni signal od 4…20 mA.
Impulsni izlaz, koji se može odašiljati i obrađivati pomoću zasebnog Bürkert transmitera/kontrolera, generira konfigurabilnu frekvenciju proporcionalnu brzini protoka ili se može koristiti kao prekidački izlaz.
