1/8

Vrsta proizvoda

konektor za stezaljku za brzo umetanje

Poprečni presjek fleksibilni (min.)

0.2 mm²

Poprečni presjek fleksibilan (maks.)

0.5 mm²

Poprečni presjek kruti (min.)

0.2 mm²

Poprečni presjek kruti (maks.)

0.5 mm²

Tehnički list (PDF)

Dostava pon, 5.10.

157 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (1,79 € / komad)

1,79 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

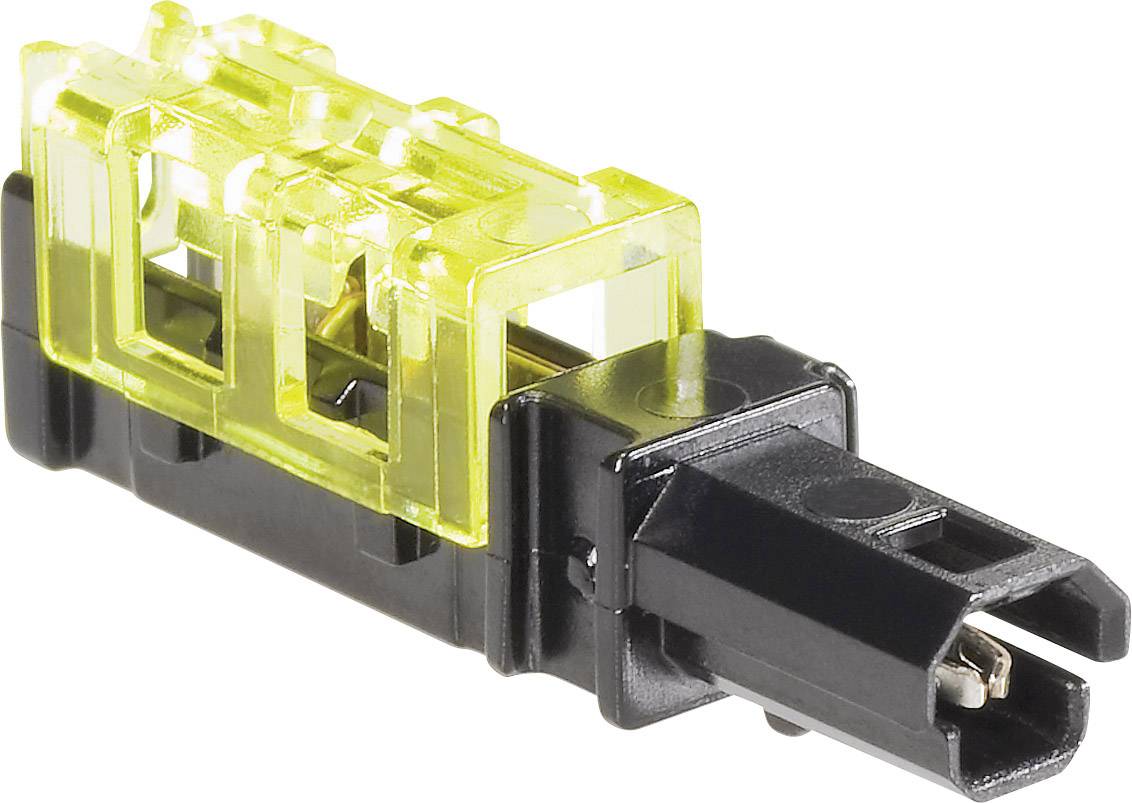

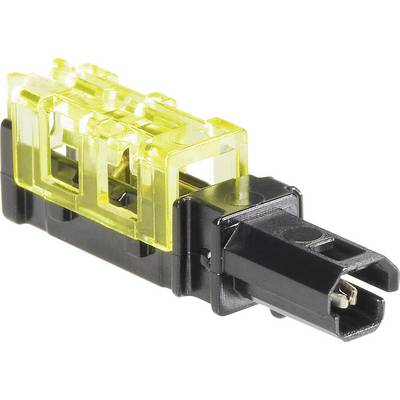

Vogt Verbindungstechnik 3924N IDC 3924N konektor za stezaljku za brzo umetanje fleksibilno: 0.2-0.5 mm² kruti: 0.2-0.5 mm² Broj polova (broj): 2 1 St. crna, žuta

biti oduzeta

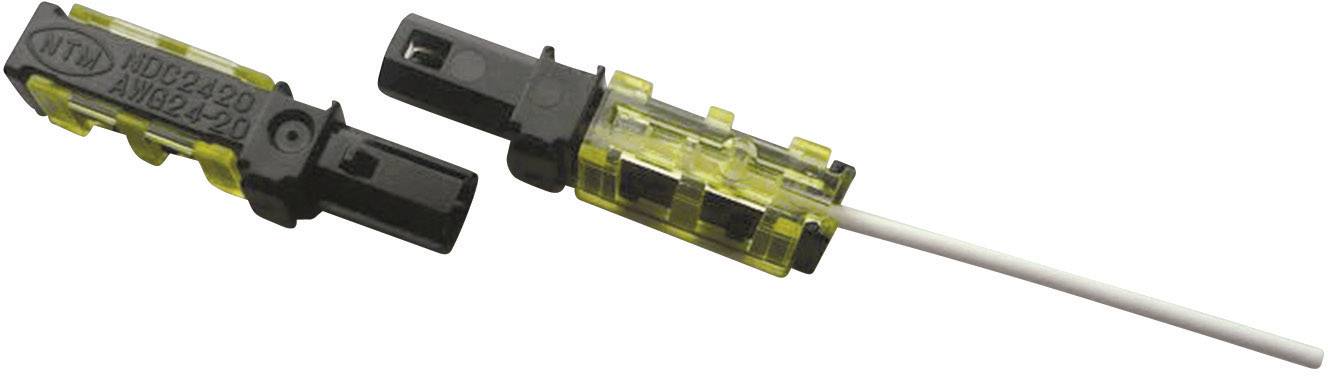

Može se koristiti kao utikač i utičnica

Više informacija

Tehnički podaci

Vrsta proizvoda: konektor za stezaljku za brzo umetanje

Poprečni presjek fleksibilni (min.): 0.2 mm²

Poprečni presjek fleksibilan (maks.): 0.5 mm²

Poprečni presjek kruti (min.): 0.2 mm²

Poprečni presjek kruti (maks.): 0.5 mm²

Broj polova: 2

Boja: crna
žuta

Nazivna struja: 2 A

Nazivna struja - zaokružena: 2 A

Sadržaj: 1 St.

dim.: (D x Š) 25.8 mm x 5.6 mm

Proizvođač-br. dijela: 3924N

: 24 - 20

Priključak: stezaljka za rezanje

Kontaktni materijal: bez kamidija (Ag-leg.)

Nazivni napon: 100 V

Širina: 5.6 mm

Dužina: 25.8 mm

RoHS-konforno: Da

Temperaturni opseg: -20 - +75 °C

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 788802 Brzostezna spojnica Vogt Verbindungstechnik fleksibilna: 0.2-0.5 mm kruta: 0.2-0.5 mm broj polova: 2 IDC 3924N 1 kom. cr

Opis

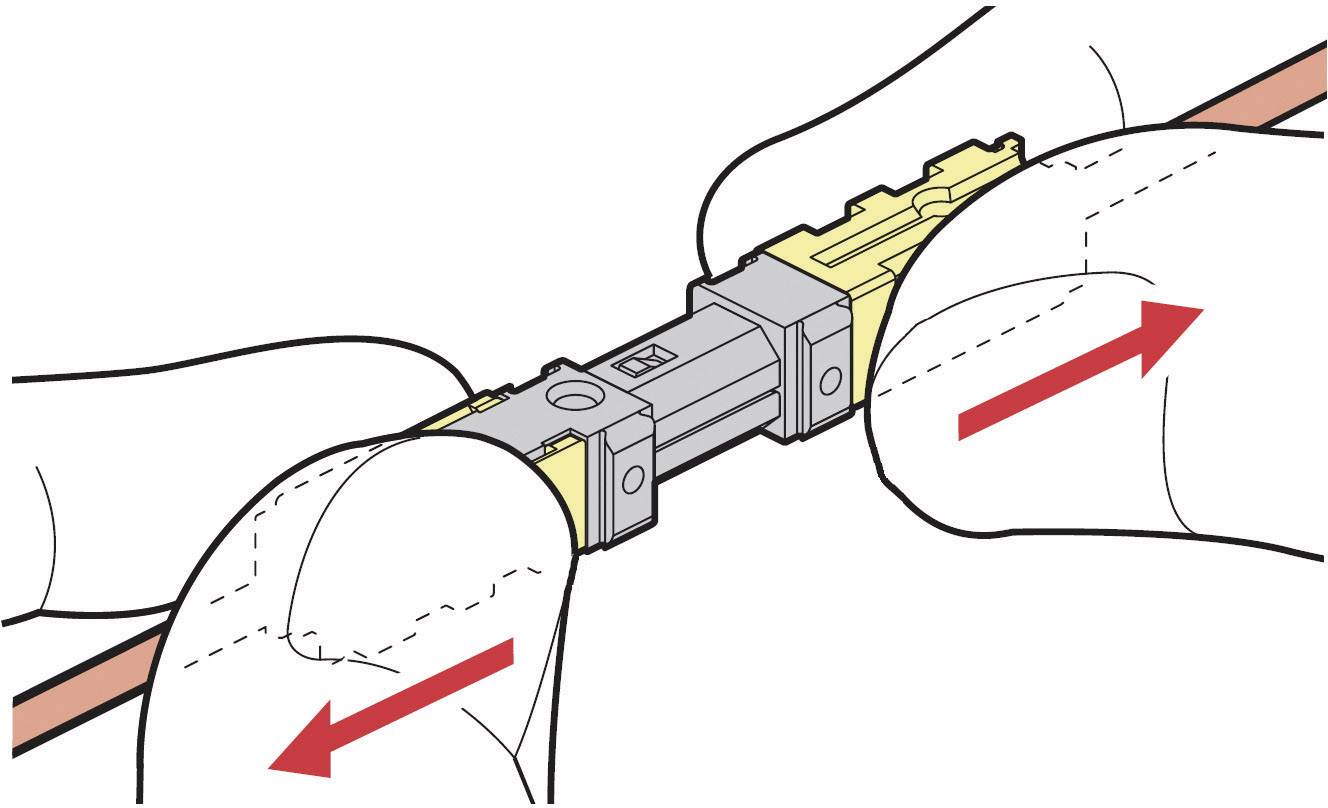

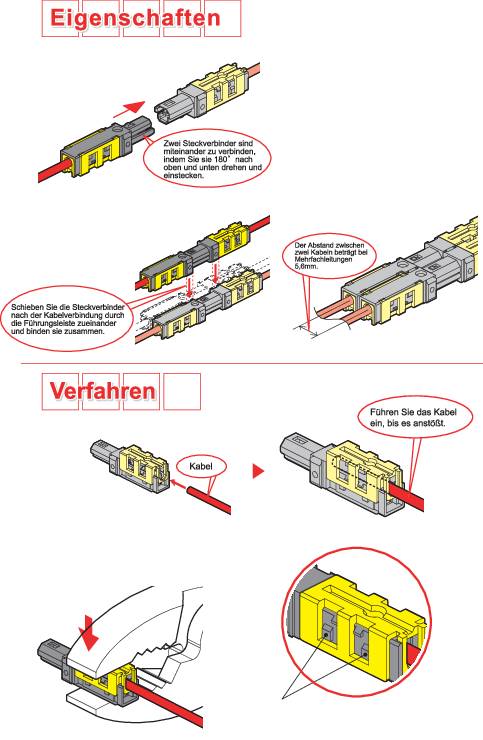

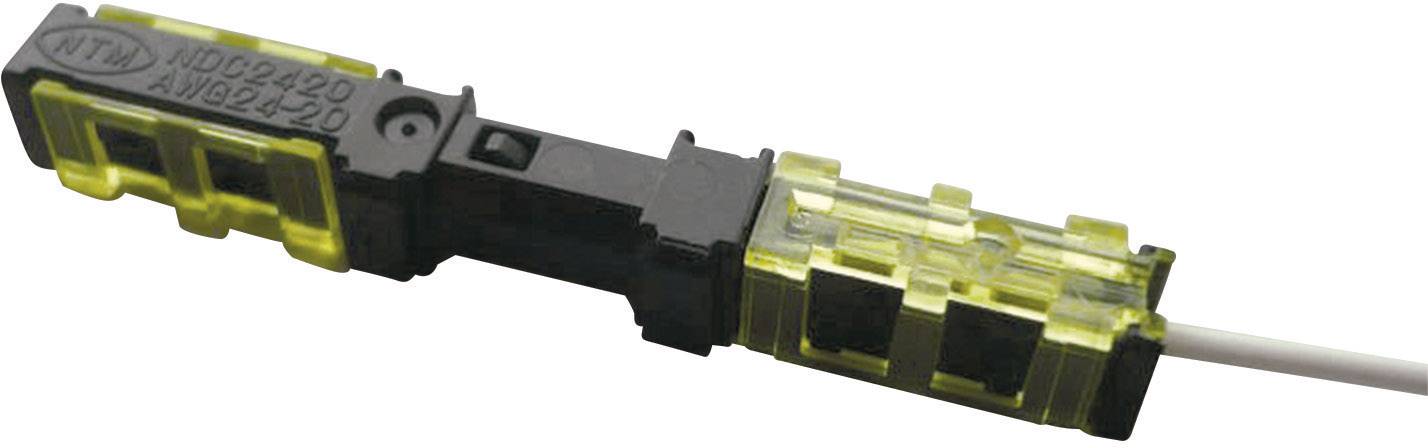

Jedan priključak može se koristiti kao utikač ili utičnica. Dva konektora međusobno su povezana tako da ih okrećete za 180 ° jedan protiv drugog i spajate ih zajedno. Veza se može otpustiti razdvajanjem. Bilo koji broj priključaka može se spojiti zajedno za višepolne priključke. Da biste to učinili, pojedini dijelovi se jednostavno guraju jedan na drugog pomoću vodeće šipke.

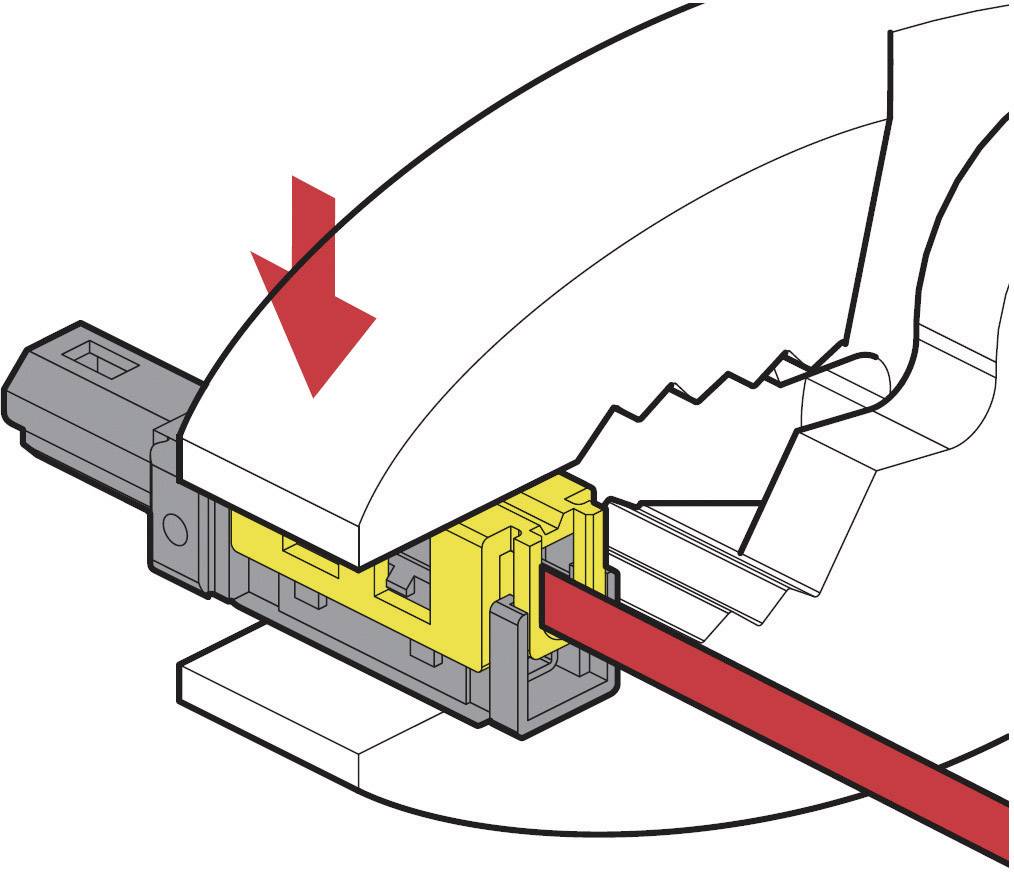

Anwendung:Uz LSA tehnologiju, skidanje nije potrebno. Kabel se jednostavno ubacuje do zaustavljanja, kontakt se uspostavlja pritiskom zajedno s kliještima. Sa 4 pridržavajuće kuke, veza se više ne može otpustiti.
