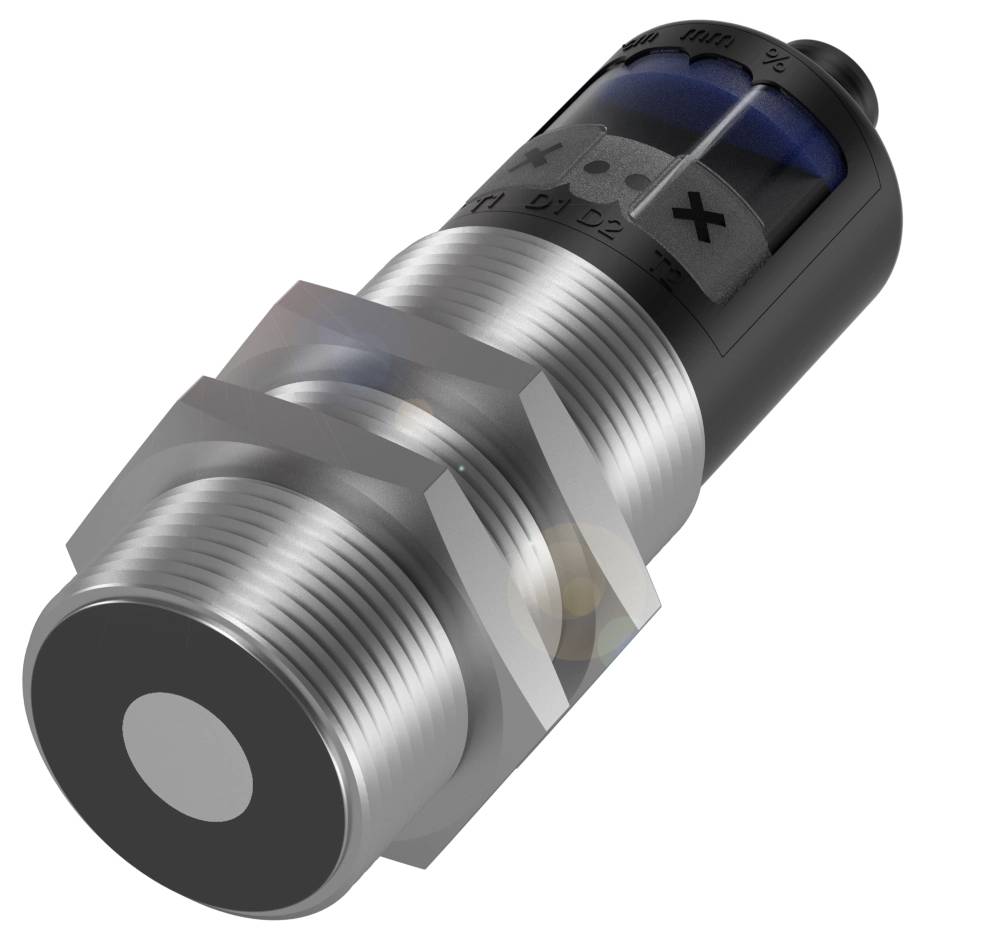

BALLUFF ultrazvučni senzor ultrazvuk M30 PNP BUS005M
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ultrazvučni senzor
Pogonski napon maks.
30 V
Izlazi
PNP
Preklopna razdalja (maks.)
350 mm
Izvedba
ultrazvuk
Tehnički list (PDF)
Broj
Ukupno (715,00 € / komad)
715,00 €
sa PDV-om
Istaknuti proizvodi i detalji
BALLUFF ultrazvučni senzor M30 PNP BUS005M
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Dizajn: Ø 30 mm
- Preklopni izlaz: PNP normalno otvoren/zatvoren (NO/NC)
- Materijal kućišta: poniklani mesing
- PBT, TPU
- Analogni izlaz: Analogni, naponski/analogni, strujni 0…10 V/4…20 mA
Više informacija
Tehnički podaci
- Glavne značajke: Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
- Analogni izlaz: Analogni, naponski/analogni, strujni 0…10 V/4…20 mA
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Dizajn: Ø 30 mm
- Radni napon Ub: 9...30 VDC
- Materijal kućišta: poniklani mesing
- PBT, TPU
- Raspon: 65...600 mm
- Preklopni izlaz: PNP normalno otvoren/zatvoren (NO/NC)
- Frekvencija prebacivanja: 12 Hz
- Zaštita: IP67
- Temperatura okoline: -25...70 °C
- Ponovljivost: ± 0,15 % FS
- Dodatne značajke:
- Nazivni radni napon Ue DC: 24 V
- Radni napon Ub: 9...30 VDC
- Frekvencija prebacivanja: 12 Hz
- Priključak: M12x1 konektor, 5-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Nazivna udaljenost preklapanja Sn: 350 mm
- Izlazna struja maks. 200 mA
- Prikaz: Vrijednost udaljenosti - segmentni prikaz
- Histereza H maks.: 5 mm
- Primjena: Mjerenje udaljenosti
- Mjerni raspon: 65...600 mm
- Ulazna funkcija: signal sinkronizacije
- Potrošnja struje: maks. 80 mA
- Sinkronizacija: interna, maks. 10 senzora
- Ultrazvučna frekvencija: 400 kHz
- Rezolucija: ≤ 0,025 mm
- Ponovljivost: ± 0,15 % FS
- Otpor opterećenja RL maks. (analogni I): 500 ohma na UB> 20 V|100 Ohm na UB< 20 V
- Otpor opterećenja RL min. (analogni U): 100 kOhm na UB> 15 V
- Vrsta proizvoda
ultrazvučni senzor
- Tip
BUS005M
- min. pogonski napon
9 V
- Pogonski napon maks.
30 V
- Pogonski napon
9 - 30 V
- Izlazi
PNP
- Preklopna razdalja (maks.)
350 mm
- Frekvencija prebacivanja
12 Hz
- Izvedba
ultrazvuk
- Priključak
utikač M12, 5-polni
- Veličina
M30
- Svojstvo materijala
poniklovani
- Materijal kućišta
mjed
- Vrsta kontakta
1 PNP
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dužina
94.5 mm
- Promjer
30 m
- dim.
(Ø x D) 30 m x 94.5 mm
- Opteretivost struje po utoru
200 mA
- Nazivni napon
30 V
- Radni napon
24
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416273 BALLUFF ultrazvučni senzor ultrazvuk M30 PNP BUS005M
Upute za rad i sigurnost
Upute za rad i sigurnost 3416273 BALLUFF ultrazvučni senzor ultrazvuk M30 PNP BUS005M
Opis
Detekcija položaja ili prepoznavanje objekata u krutim, praškastim i tekućim medijima - kontroliraju prisutnost i broje objekte bez kontakta. Univerzalno su primjenjivi i djeluju bez obzira na boju i teksturu površine. Magla, prašina ili prljavština nisu problem za njih. Njihova visoka rezolucija i male slijepe zone osiguravaju iznimnu preciznost. Ultrazvučni senzori se razlikuju po izlaznom signalu. Dizajn = Ø 30 mm, Analogni izlaz = Analogni, Napon/Analogni, Struja 0,10 V/4,20 mA linearno rastuća/padajuća, Preklopni izlaz = PNP normalno otvoreno/zatvoreno (NO/NC), Priključak = Konektor, M12x1 konektor, 5-pinski, Materijal kućišta = Mesing PBT, TPU, Materijal osjetljive površine = PU pjena/epoksidna smola/staklo, Domet = 65...600 mm, Frekvencija preklapanja = 12 Hz, Odobrenje/Sukladnost = cULus LISTEDCEEACWEEE, Temperatura okoline = -25...70 °C, Klasa zaštite = IP67, Točnost ponavljanja = ± 0,15 % FS, Radni napon Ub = 9...30 VDC
