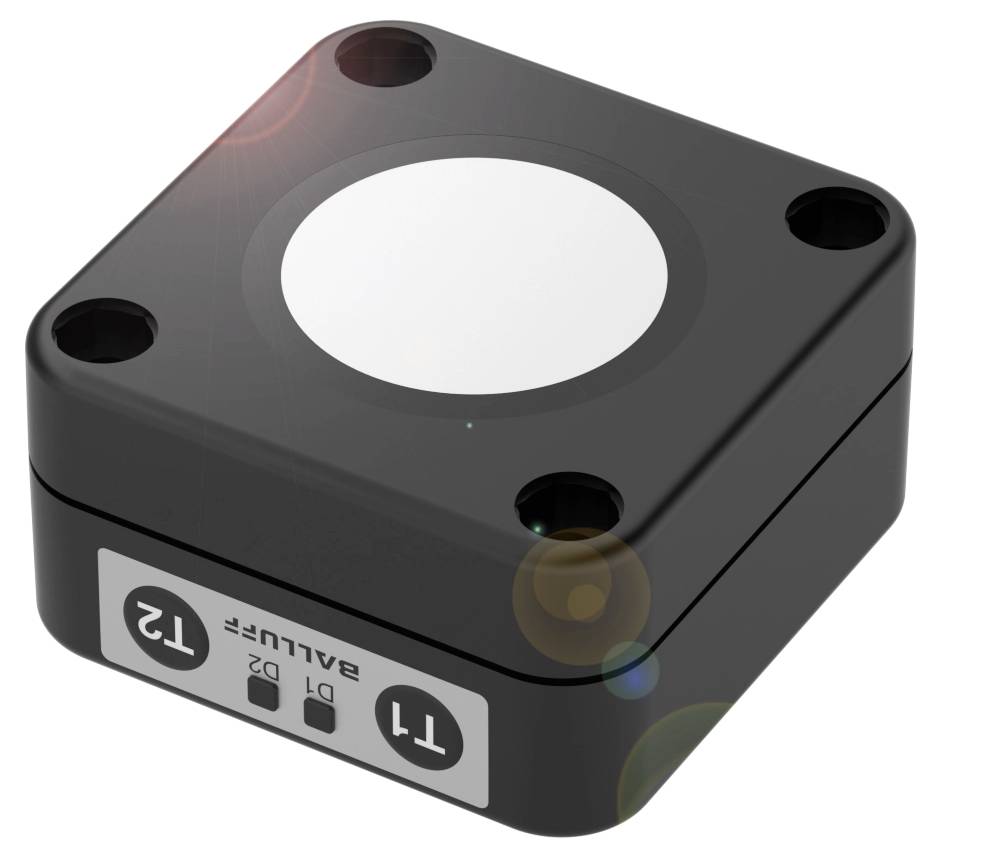

BALLUFF ultrazvučni senzor ultrazvuk NPN, mjenjač;PNP, mjenjač BUS006C
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ultrazvučni senzor
min. pogonski napon
9 V
Pogonski napon maks.
30 V
Tip
BUS006C
Priključak
utikač M12, 5-polni
Tehnički list (PDF)
Broj
Ukupno (395,00 € / komad)
395,00 €
sa PDV-om
Istaknuti proizvodi i detalji
BALLUFF ultrazvučni senzor NPN, mjenjač;PNP, mjenjač BUS006C
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Dizajn: kvadar
- Preklopni izlaz: PNP/NPN normalno otvoren/zatvoren (NO/NC) push-pull
- Sučelje: IO-Link 1.0
- Materijal kućišta: PBT
Više informacija
Tehnički podaci
- Glavne značajke: Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
- Priključak: Konektor, M12x1 konektor, 5-pinski
- Dizajn: kvadar
- Radni napon Ub: 9...30 VDC
- Materijal kućišta: PBT
- Raspon: 350...5000 mm
- Preklopni izlaz: PNP/NPN normalno otvoren/zatvoren (NO/NC) push-pull
- Frekvencija prebacivanja: 4 Hz
- Sučelje: IO-Link 1.0
- Zaštita: IP67
- Temperatura okoline: -25...70 °C
- Ponovljivost: ± 0,15 % FS
- Dodatne značajke:
- Dimenzije: 62,2 x 62,2 x 32,7 mm
- Montaža: montaža s 4 rupe | vijci M8
- Nazivni radni napon Ue DC: 24 V
- Radni napon Ub: 9...30 VDC
- Frekvencija prebacivanja: 4 Hz
- Priključak: M12x1 konektor, 5-pinski
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Nazivna udaljenost preklapanja Sn: 3400 mm
- MTTF (40 °C): 389 a
- Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
- Preklopni izlaz: PNP/NPN normalno otvoren/zatvoren (NO/NC) push-pull
- Materijal kućišta: PBT
- Zaštita: IP67
- Temperatura okoline: -25...70 °C
- Izlazna struja maks. 100 mA
- Izlaz procesnih podataka: Vrijednost udaljenosti | Stanje preklapanja
- Min. ciklus procesnih podataka: 43 ms
- Serija: Q62K1
- Zaslon: 2x trobojna LED dioda
- Podešivač: Gumb (2x)
- Temperatura skladištenja: -40...85 °C
- Histereza H maks.: 50 mm
- Primjena: Mjerenje udaljenosti | Detekcija objekata
- Mjerni raspon: 350...5000 mm
- Način rada: IO-Link|Difuzni senzor (točka preklapanja)|Difuzni senzor (prozor)|Retroreflektirajuća barijera
- Ulazna funkcija: SIO način rada/IO-Link način rada
- Potrošnja struje: maks. 60 mA
- Sinkronizacija: interna, maks. 10 senzora
- Ultrazvučna frekvencija: 120 kHz
- Rezolucija: ≤ 0,180 mm
- Ponovljivost: ± 0,15 % FS
- Sučelje: IO-Link 1.0
- Mogućnosti podešavanja sučelja: Točka preklapanja (2x za prozor) | SIO način rada/IO-Link način rada | Filtar izmjerene vrijednosti | Histereza | Jačina filtra (10 razina) | Način rada | Raspon supresije prednjeg plana | Normalno otvoreno/zatvoreno | Tvorničke postavke (resetiranje)
- Vrsta proizvoda
ultrazvučni senzor
- Tip
BUS006C
- Priključak
utikač M12, 5-polni
- Radni napon
24
- min. pogonski napon
9 V
- Pogonski napon maks.
30 V
- Pogonski napon
9 - 30 V
- Izlazi
NPN, mjenjač;PNP, mjenjač
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
IP67
- Sadržaj
1 St.
- Dužina
32.7 mm
- Širina
62.2 mm
- Visina
62.2 mm
- dim.
(D x Š x V) 32.7 x 62.2 x 62.2 mm
- Izvedba
ultrazvuk
- Opteretivost struje po utoru
100 mA
- Materijal kućišta
PBT
- Materijal
PBT
- Nazivni napon
30 V
- Preklopna razdalja (maks.)
3400 mm
- Frekvencija prebacivanja
4 Hz
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416167 BALLUFF ultrazvučni senzor ultrazvuk NPN, mjenjač;PNP, mjenjač BUS006C
Upute za rad i sigurnost
Upute za rad i sigurnost 3416167 BALLUFF ultrazvučni senzor ultrazvuk NPN, mjenjač;PNP, mjenjač BUS006C
Opis
Mjere razinu napunjenosti, visinu ili udubljenja bez kontakta. Univerzalno su primjenjivi i rade bez obzira na boju i teksturu površine. Visoka rezolucija, veliki dometi i male slijepe zone osiguravaju iznimnu preciznost. Ultrazvučni senzori se razlikuju po naponskom ili strujnom izlazu i varijantama s dodatnim preklopnim izlazom. Dizajn = kvadar, Sučelje = IO-Link 1.0, Preklopni izlaz = PNP/NPN normalno otvoreno/zatvoreno (NO/NC) push-pull, Priključak = Konektor, M12x1 konektor, 5-pinski, Materijal kućišta = PBT, Materijal osjetljive površine = PU pjena/epoksidna smola/staklo, Domet = 350...5000 mm, Frekvencija preklapanja = 4 Hz, Odobrenje/Sukladnost = cULus LISTEDCEEACWEEE, Temperatura okoline = -25...70 °C, Klasa zaštite = IP67, Točnost ponavljanja = ± 0,15 % FS, Radni napon Ub = 9...30 VDC
