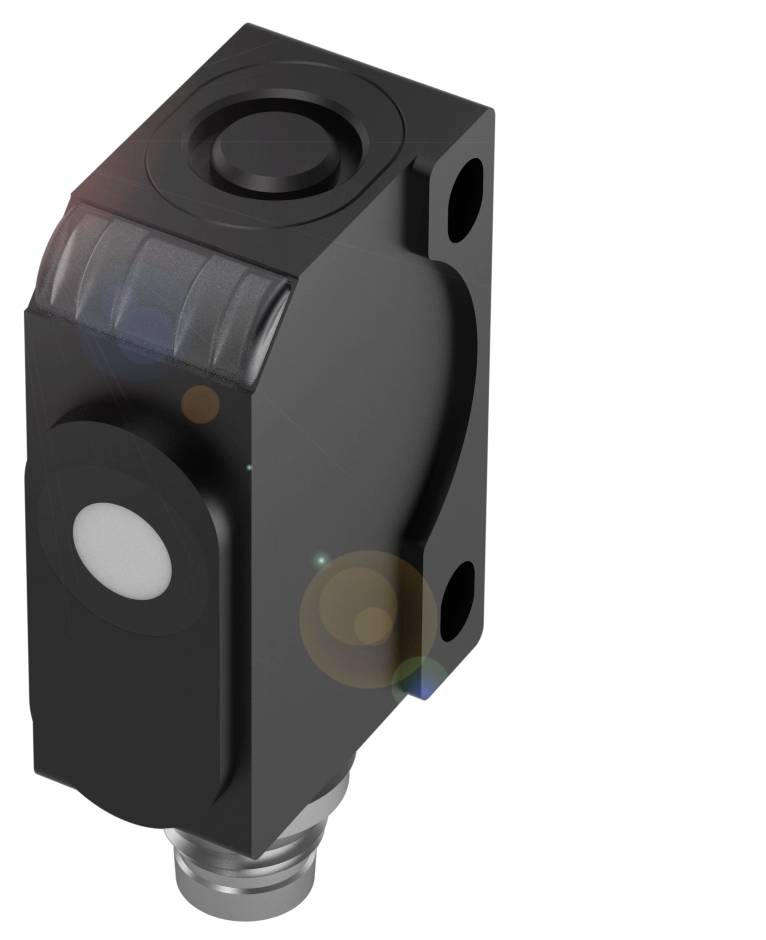

BALLUFF ultrazvučni senzor ultrazvuk analogna struja BUS004F
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
ultrazvučni senzor
Pogonski napon maks.
30 V
Izlazi
analogna struja
Preklopna razdalja (maks.)
240 mm
Izvedba
ultrazvuk
Tehnički list (PDF)
Broj
Ukupno (385,00 € / komad)
385,00 €
sa PDV-om
Istaknuti proizvodi i detalji
BALLUFF ultrazvučni senzor analogna struja BUS004F
- Priključak: Konektor, M8x1 konektor, 4-pinski
- Dizajn: kvadar
- Materijal kućišta: ABS, poniklano
- Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
- Analogni izlaz: Analogni, struja 4…20 mA
Više informacija
Tehnički podaci
- Glavne značajke: Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
- Analogni izlaz: Analogni, struja 4…20 mA
- Priključak: Konektor, M8x1 konektor, 4-pinski
- Dizajn: kvadar
- Radni napon Ub: 20...30 VDC
- Materijal kućišta: ABS, poniklano
- Raspon: 50...350 mm
- Zaštita: IP67
- Temperatura okoline: -25...70 °C
- Ponovljivost: ± 0,15 % FS
- Dodatne značajke:
- Dimenzije: 12 x 42,5 x 23,1 mm
- Pričvršćivanje: vijak M3
- Nazivni radni napon Ue DC: 24 V
- Radni napon Ub: 20...30 VDC
- Priključak: M8x1 konektor, 4-pinski
- Zaštita od obrnutog polariteta: da
- Nazivna udaljenost preklapanja Sn: 240 mm
- MTTF (40 °C): 516 a
- Aktivna površina, materijal: PU pjena/epoksidna smola/staklo
- Materijal kućišta: ABS, poniklano
- Zaštita: IP67
- Temperatura okoline: -25...70 °C
- Mogućnosti podešavanja: Zaključavanje tipki uključeno/isključeno | Tvorničke postavke (resetiranje) | Rastuća/padajuća karakteristika
- Površinska zaštita: poniklana
- Serija: R06K1
- Prikaz: Način rada - LED zelena, treperi | LED zelena: Radni napon | Objekt u dometu - LED žuta
- Podešivač: Gumb
- Temperatura skladištenja: -40...85 °C
- Primjena: Mjerenje udaljenosti
- Mjerni raspon: 50...350 mm
- Način rada: Analogno mjerenje (karakteristična krivulja)
- Ulazna funkcija: signal sinkronizacije
- Potrošnja struje maks. 35 mA
- Sinkronizacija: vanjska, bilo koji broj senzora
- Ultrazvučna frekvencija: 500 kHz
- Rezolucija: ≤ 0,037 mm
- Ponovljivost: ± 0,15 % FS
- Analogni izlaz: Analogni, struja 4…20 mA
- Izlazna karakteristika: linearno rastuće/padajuće
- Otpor opterećenja RL maks. (analogni I): 500 ohma
- Vrsta proizvoda
ultrazvučni senzor
- Tip
BUS004F
- min. pogonski napon
20 V
- Pogonski napon maks.
30 V
- Pogonski napon
20 - 30 V
- Izlazi
analogna struja
- Preklopna razdalja (maks.)
240 mm
- Izvedba
ultrazvuk
- Priključak
utikač
- Svojstvo materijala
poniklovani
- Materijal kućišta
ABS
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dužina
23.1 mm
- Širina
12.0 mm
- Visina
42.5 mm
- dim.
(D x Š x V) 23.1 x 12.0 x 42.5 mm
- Materijal
ABS, metalizirana
- Nazivni napon
30 V
- Radni napon
24
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416333 BALLUFF ultrazvučni senzor ultrazvuk analogna struja BUS004F
Upute za rad i sigurnost
Upute za rad i sigurnost 3416333 BALLUFF ultrazvučni senzor ultrazvuk analogna struja BUS004F
Opis
Detekcija položaja ili prepoznavanje objekata u krutim, praškastim i tekućim medijima - kontroliraju prisutnost i broje objekte bez kontakta. Univerzalno su primjenjivi i djeluju bez obzira na boju i teksturu površine. Magla, prašina ili prljavština nisu problem za njih. Njihova visoka rezolucija i male slijepe zone osiguravaju iznimnu preciznost. Ultrazvučni senzori se razlikuju po izlaznom signalu. Dizajn = kvadar, analogni izlaz = analogni, struja 4,20 mA, priključak = konektor, M8x1 konektor, 4-pinski, materijal kućišta = ABS, materijal aktivne površine = PU pjena/epoksidna smola/staklo, raspon = 50...350 mm, odobrenje/sukladnost = CEEACWEEE, temperatura okoline = -25...70 °C, klasa zaštite = IP67, ponovljivost = ± 0,15 % FS, radni napon Ub = 20...30 VDC
