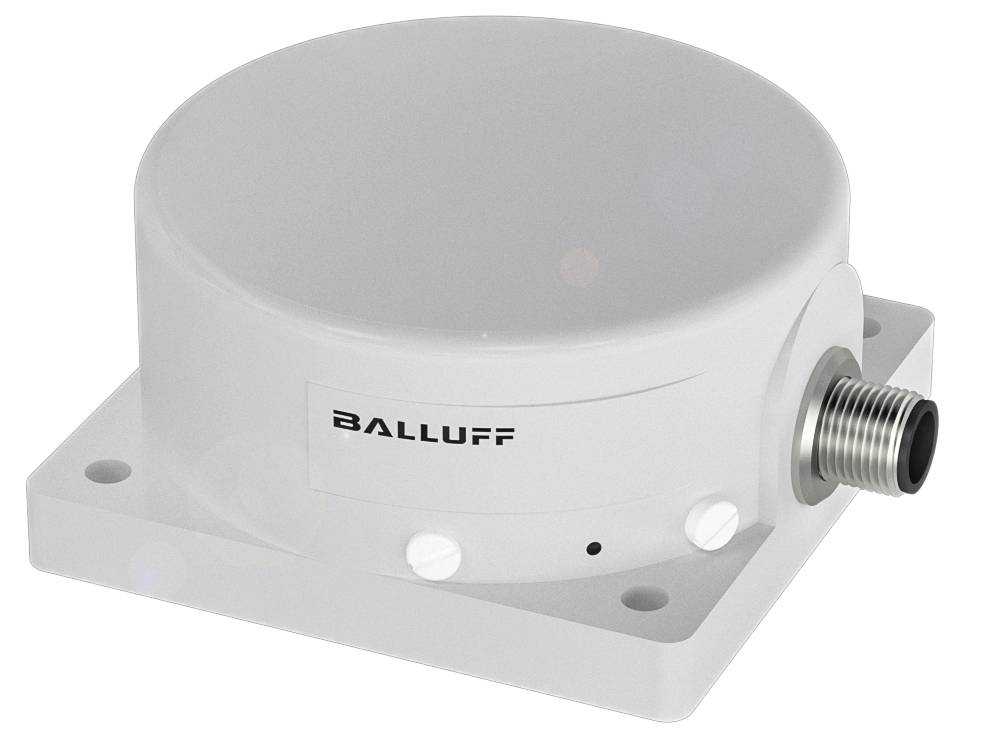

BALLUFF senzor udaljenosti induktivan BAW005J BAW005J nije u istoj ravnini analogni napon (D x Š x V) 80.00 x 80.00 x 40
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
senzor udaljenosti
min. pogonski napon
20.00 V
Pogonski napon maks.
30.0 V
Maks. domet
50 m
Tehnički list (PDF)
Broj
Ukupno (635,00 € / komad)
635,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF senzor udaljenosti BAW005J BAW005J nije u istoj ravnini analogni napon (D x Š x V) 80.00 x 80.00 x 40.00 mm Piece
- Dimenzije: 80 x 40 x 80 mm
- Dizajn: kvadar
- Ugradnja: nije u ravnini
- Raspon: 0...50 mm
- Analogni izlaz: Analogni, napon 0...10 V
Tehnički podaci
- Glavne značajke: Dimenzije: 80 x 40 x 80 mm
- Aktivna površina, materijal: PBT
- Analogni izlaz: Analogni, napon 0...10 V
- Priključak: Konektor, M12x1 konektor, 3-pinski
- Izlazna karakteristika: padanje pri približavanju
- Dizajn: kvadar
- Radni napon Ub: 20...30 VDC
- Ugradnja: nije u ravnini
- Materijal kućišta: PBT
- Granična frekvencija –3 dB: 15 Hz
- Maks. odstupanje linearnosti: ±750 µm [15…35 mm]; ±1500 µm [5…15 mm, 35…45 mm]; ±2000 µm [0…5 mm, 45…50 mm]
- Raspon: 0...50 mm
- Zaštita: IP67
- Temperatura okoline: -10...70 °C
- Ponovljivost prema BWN-u: ±12 µm
- Dodatne značajke:
- Dimenzije: 80 x 40 x 80 mm
- Prikaz radnog napona: ne
- Prikaz funkcija: Prikaz podešavanja
- Nazivni radni napon Ue DC: 24 V
- Nazivni napon izolacije Ui: 75 V DC
- Odgoda spremnosti tv maks.: 1 s
- Radni napon Ub: 20...30 VDC
- Preostala valovitost maks. (% od Ue): 15%
- Priključak: M12x1 konektor, 3-pinski, A-kodiranje
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: ne
- Zaštićena mogućnost zamjene: da
- Aktivna površina, materijal: PBT
- Moment zatezanja: 1,5 Nm
- Ugradnja: nije u ravnini
- Materijal kućišta: PBT
- EN 60068-2-27, udar: polusinus, 30 gn, 11 ms
- EN 60068-2-6, Vibracija: 55 Hz, amplituda 1 mm, 3x30 min
- Zaštita: IP67
- Temperatura okoline: -10...70 °C
- Stupanj kontaminacije: 3
- Struja bez opterećenja Io maks. pri Ue: 12 mA
- MTTF (40 °C) Materijal: 970 a
- Mjerno područje: 0...50 mm
- Granična frekvencija –3 dB: 15 Hz
- Otpor opterećenja RL min.: 10000 ohma
- Maks. odstupanje linearnosti: ±750 µm [15…35 mm]|±1500 µm [5…15 mm, 35…45 mm]|±2000 µm [0…5 mm, 45…50 mm]
- Raspon linearnosti Sl: 0...50 mm
- Maks. temperaturno odstupanje konačne vrijednosti: ±7,0 %
- Ponovljivost prema BWN-u: ±12 µm
- Analogni izlaz: Analogni, napon 0...10 V
- Izlazna karakteristika: padanje pri približavanju
- Izlazni napon na Se: 5 V
- Izlazni napon pri Sl maks.: 10 V
- Izlazni napon pri Sl min.: 0 V
- Odstupanje od osnovnog tipa: posebna prilagodba
- Vrsta ambalaže
Piece
- Vrsta proizvoda
senzor udaljenosti
- Tip
BAW005J
- Sadržaj
1 St.
- min. pogonski napon
20.00 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
20.00 - 30.0 V
- Izlazi
analogni napon
- Domet min. (na otvorenom)
0 m
50 m
- Priključak
M12, 3-polni
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
70 °C
- Dužina
80.00 mm
- Širina
80.00 mm
- Visina
40.00 mm
- dim.
(D x Š x V) 80.00 x 80.00 x 40.00 mm
- Priključak
konektor
- Tip navoja, strana za priključivanje
M12
- Proizvođač-br. dijela
BAW005J
- Nazivni napon
24 V
- Broj polova
3
- Materijal kućišta
PBT
- Montaža
nije u istoj ravnini
- Izvedba
induktivan
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416574 BALLUFF senzor udaljenosti induktivan BAW005J BAW005J nije u istoj ravnini analogni napon (D x Š x V) 80.00 x 80.00 x 40
Upute za rad i sigurnost
Upute za rad i sigurnost 3416574 BALLUFF senzor udaljenosti induktivan BAW005J BAW005J nije u istoj ravnini analogni napon (D x Š x V) 80.00 x 80.00 x 40
Opis
Induktivni senzor udaljenosti, 80 x 40 x 80 mm, konektor, nazivna udaljenost Se=25,00 mm, neravni, materijal kućišta=PBT, materijal aktivne površine=PBT
