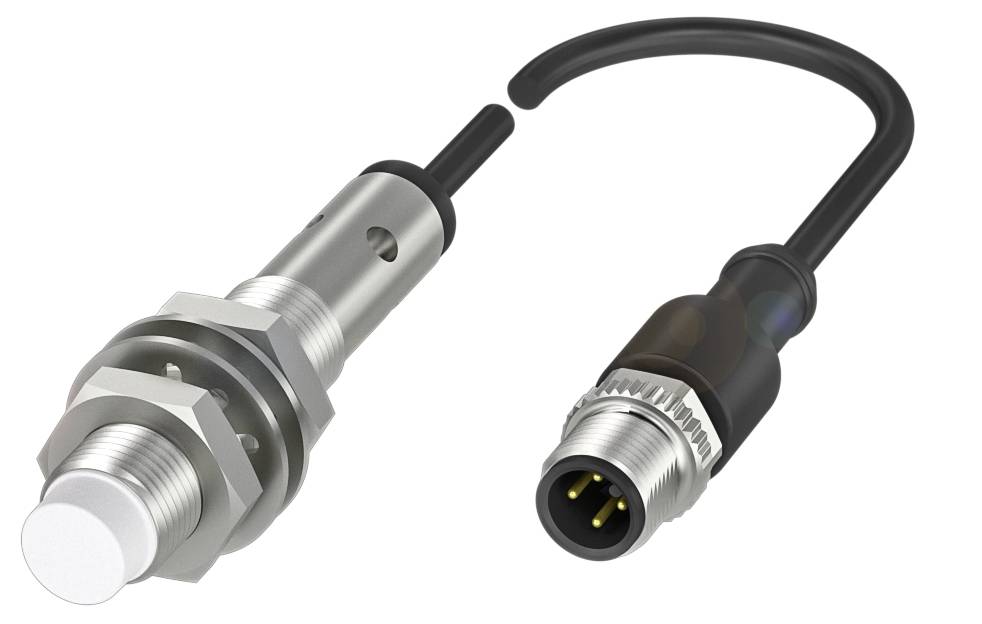

Slika slična
Slika slična
BALLUFF senzor udaljenosti induktivan BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nije u istoj ravnini analogna struja (Ø
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor udaljenosti
min. pogonski napon
10 V/DC
Pogonski napon maks.
30 V/DC
Tip
BAW M12MF2-ICC40F-BP00,2-GS04-508
Sadržaj
1 St.
Tehnički list (PDF)
Broj
Ukupno (345,00 € / komad)
345,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF senzor udaljenosti BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nije u istoj ravnini analogna struja (Ø x D) 12 mm x 65 mm
- Dimenzije: Ø 12 x 65 mm
- Dizajn: M12x1
- Ugradnja: nije u ravnini
- Raspon: 1...4 mm
- Analogni izlaz: Analogni, struja 4...20 mA
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 12 x 65 mm
- Aktivna površina, materijal: PBT
- Analogni izlaz: Analogni, struja 4...20 mA
- Priključak: Kabel s konektorom, M12x1 konektor, 3-pinski, 0,20 m, PUR
- Izlazna karakteristika: padanje pri približavanju
- Dizajn: M12x1
- Radni napon Ub: 10...30 VDC
- Ugradnja: nije u ravnini
- Materijal kućišta: poniklani mesing
- Granična frekvencija –3 dB: 500 Hz
- Odstupanje linearnosti maks.: ±120 µm
- Raspon: 1...4 mm
- Zaštita: IP67
- Temperatura okoline: -10...70 °C
- Ponovljivost prema BWN-u: ±10 µm
- Dodatne značajke:
- Dimenzije: Ø 12 x 65 mm
- Prikaz radnog napona: ne
- Prikaz funkcija: Prikaz podešavanja
- Nazivni radni napon Ue DC: 24 V
- Nazivni napon izolacije Ui: 250 V AC
- Radni napon Ub: 10...30 VDC
- Preostala valovitost maks. (% od Ue): 15%
- Razred zaštite: II
- Priključak: M12x1 konektor, 3-pinski, A-kodiranje
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- MTTF (40 °C): 640
- Aktivna površina, materijal: PBT
- Moment zatezanja: 15 Nm
- Veličina: M12x1
- Duljina montaže: 35,5 mm
- Ugradnja: nije u ravnini
- Vrsta priključka: Kabel s konektorom, 0,20 m,|PUR
- Promjer kabela D: 4,70 mm
- Duljina kabela L: 0,2 m
- Materijal kućišta: poniklani mesing
- Materijal plašta: PUR
- EN 60068-2-27, udar: polusinus, 30 gn, 11 ms
- EN 60068-2-6, Vibracija: 55 Hz, amplituda 1 mm, 3x30 min
- Zaštita: IP67
- Temperatura okoline: -10...70 °C
- Stupanj kontaminacije: 3
- Struja bez opterećenja Io maks. pri Ue: 10 mA
- Mjerno područje: 1...4 mm
- Granična frekvencija –3 dB: 500 Hz
- Maks. odstupanje linearnosti: ±120 µm
- Raspon linearnosti Sl: 1...4 mm
- Maks. temperaturno odstupanje konačne vrijednosti: ±5,0 %
- Ponovljivost prema BWN-u: ±10 µm
- Analogni izlaz: Analogni, struja 4...20 mA
- Izlazna karakteristika: padanje pri približavanju
- Otpor opterećenja RL maks.: 500 ohma
- Nagib I: 5,30 mA/mm
- Izlazna struja na Se: 12 mA
- Izlazna struja pri Sl maks.: 20 mA
- Izlazna struja pri Sl min.: 4 mA
- Vrsta proizvoda
senzor udaljenosti
- Tip
BAW M12MF2-ICC40F-BP00,2-GS04-508
- Sadržaj
1 St.
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Izlazi
analogna struja
- Priključak
M12, 3-polni
- Duljina kabela
0.20 m
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
70 °C
- Dužina
65 mm
- dim.
(Ø x D) 12 mm x 65 mm
- Proizvođač-br. dijela
BAW0013
- Nazivni napon
24 V
- Promjer
12 mm
- Materijal kućišta
mesing (niklovani)
PBT
- Montaža
nije u istoj ravnini
- Izvedba
induktivan
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3416047 BALLUFF senzor udaljenosti induktivan BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nije u istoj ravnini analogna struja (Ø
Upute za rad i sigurnost
Upute za rad i sigurnost 3416047 BALLUFF senzor udaljenosti induktivan BAW M12MF2-ICC40F-BP00,2-GS04-508 BAW0013 nije u istoj ravnini analogna struja (Ø
Opis
Naši induktivni senzori udaljenosti BAW mjere različite položaje i udaljenosti te mogu razlikovati različite varijante materijala. Rade beskontaktno, stoga su otporni na habanje i karakterizira ih dugi vijek trajanja. Njihova funkcija učenja ima podesivi raspon linearnosti, što omogućuje brzo puštanje u rad tijekom početne instalacije i osigurava minimalno vrijeme zastoja prilikom zamjene senzora. Zahvaljujući raznolikosti dostupnih izvedbi, induktivni senzori udaljenosti mogu se lako integrirati u bilo koju primjenu. Ključna područja primjene uključuju praćenje pokreta u uređajima za spajanje, probijanje ili stezanje u strojarstvu ili otkrivanje neravnoteže i širenja osi. Induktivni senzori udaljenosti pružaju apsolutni analogni signal napona, struje ili IO-Link. Dimenzije = Ø 12 x 65 mm, Dizajn = M12x1, Ugradnja = ne u ravnini, Raspon = 1...4 mm, Analogni izlaz = Analogni, Struja 4...20 mA, Izlazna karakteristika = opadanje pri približavanju, Granična frekvencija -3 dB = 500 Hz, Ponovljivost prema BWN = ±10 µm, Maks. odstupanje linearnosti = ±120 µm, Materijal kućišta = poniklani mesing, Materijal osjetljive površine = PBT, Priključak = Kabel s konektorom, M12x1 konektor, 3-pinski, 0,20 m, PUR, Radni napon Ub = 10...30 VDC, Temperatura okoline = -10...70 °C, Klasa zaštite = IP67, Odobrenje/Sukladnost = CE, UKCA, cULus, WEEE
