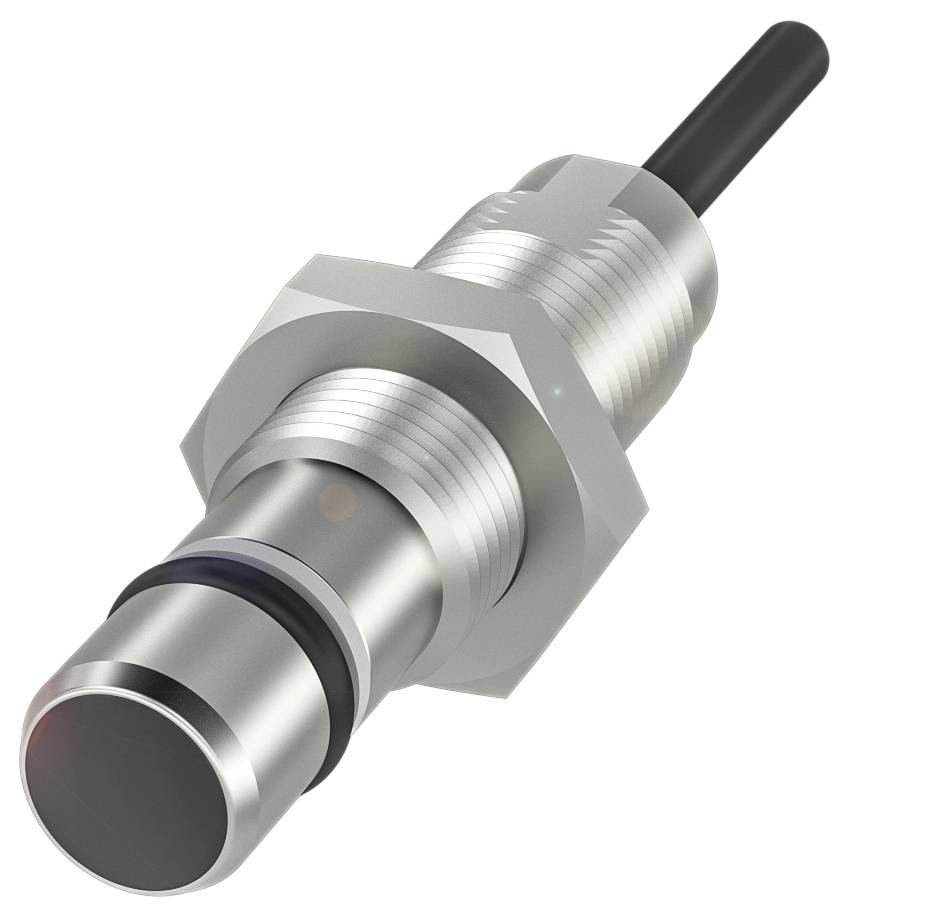

BALLUFF senzor induktivan BES 516-300-S240-D-PU-03 BHS002H u istoj ravnini pnp, zatvarač (Ø x D) 12 mm x 47 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor
Pogonski napon maks.
30 V/DC
Vrsta kontakta
1 PNP
Preklopna razdalja (maks.)
1.5 mm
Izlazi
pnp, zatvarač
Tehnički list (PDF)
Broj
Ukupno (259,00 € / komad)
259,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF senzor BES 516-300-S240-D-PU-03 BHS002H u istoj ravnini pnp, zatvarač (Ø x D) 12 mm x 47 mm
- Dimenzije: Ø 12 x 47 mm
- Dizajn: M12x1
- Ugradnja: u ravnini s površinom
- Domet: 1.5 mm
- Preklopni izlaz: PNP normalno otvoren (NO)
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 12 x 47 mm
- Aktivna površina, materijal: EP
- Priključak: Kabel, 3,00 m, PUR
- Dizajn: M12x1
- Radni napon Ub: 10...30 VDC
- Maksimalna otpornost na tlak: 500 bara
- Ugradnja: u ravnini s površinom
- Materijal kućišta: nehrđajući čelik
- Domet: 1.5 mm
- Preklopni izlaz: PNP normalno otvoren (NO)
- Frekvencija prebacivanja: 2000 Hz
- Vrsta zaštite: IP68
- Temperatura okoline: -25...80 °C
- Dodatne značajke:
- Dimenzije: Ø 12 x 47 mm
- Pričvršćivanje: M12x1
- Prikaz radnog napona: ne
- Prikaz funkcija: ne
- Izlazni otpor Ra: 150,0 kOhm
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 200 mA
- Nazivni napon izolacije Ui: 75 V DC
- Nazivna struja kratkog spoja: 100 A
- Kašnjenje spremnosti tv maks.: 50 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Minimalna radna struja Im: 0 mA
- Maks. kapacitet opterećenja pri Ue: 1 µF
- Struja bez opterećenja Io maks., prigušena: 8 mA
- Struja bez opterećenja Io maks., neprigušena: 3 mA
- Preostala struja lr maks.: 10 µA
- Preostala valovitost maks. (% od Ue): 15%
- Frekvencija prebacivanja: 2000 Hz
- Statički pad napona maks.: 2,2 V
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- Osigurana udaljenost preklapanja Sa: 1,2 mm
- Histereza H maks. (% od Sr): 15,0 %
- Nazivna udaljenost preklapanja Sn: 1,5 mm
- Stvarna udaljenost preklapanja Sr: 1,5 mm
- Stvarna udaljenost preklapanja Sr, tolerancija: ±10%
- Maks. temperaturni pomak (% od Sr): 10%
- Ponovljivost maks. (% od Sr): 5,0%
- MTTF (40 °C): 855
- Aktivna površina, materijal: EP
- Moment zatezanja: 20 Nm ±10%
- Veličina: M12x1
- Duljina montaže: 20,00 mm
- Instalacija: ugradna
- Vrsta priključka: Kabel, 3,00 m, PUR
- Promjer kabela D: 3,50 mm
- Duljina kabela L: 3 m
- Materijal kućišta: nehrđajući čelik
- Materijal plašta: PUR
- Broj vodiča: 3
- Presjek voda: 0.14 mm²
- Materijal potpornog prstena: PTFE
- Brtveni prsten, veličina: 5,85 × 2,4 mm
- Maksimalna otpornost na tlak: 500 bara
- Tlačna čvrstoća, napomena: otporna na tlak ulja
- Vrsta proizvoda
senzor
- Tip
BES 516-300-S240-D-PU-03
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrsta kontakta
1 PNP
- Preklopna razdalja (maks.)
1.5 mm
- Izlazi
pnp, zatvarač
- Materijal kućišta
nehrđajući čelik
EP
- Izvedba
induktivan
- Montaža
u istoj ravnini
- Priključak
kabel
- Duljina kabela
3 m
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
IP68
- Dužina
47 mm
- Promjer
12 mm
- dim.
(Ø x D) 12 mm x 47 mm
- Sadržaj
1 St.
- Nazivni napon
24 V
- Frekvencija prebacivanja
2000 Hz
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3417013 BALLUFF senzor induktivan BES 516-300-S240-D-PU-03 BHS002H u istoj ravnini pnp, zatvarač (Ø x D) 12 mm x 47 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3417013 BALLUFF senzor induktivan BES 516-300-S240-D-PU-03 BHS002H u istoj ravnini pnp, zatvarač (Ø x D) 12 mm x 47 mm
Opis
Naši induktivni senzori otporni na visoki tlak mogu izdržati tlakove do 500 bara. Stoga su savršeno prikladni za nadzor položaja vaše hidraulike, kao što je kontrola krajnjeg položaja na hidrauličkim cilindrima ili nadzor položaja ventila. Dimenzije = Ø 12 x 47 mm, dizajn = M12x1, ugradnja = u ravnini, raspon = 1,5 mm, sklopni izlaz = PNP normalno otvoren (NO), frekvencija preklapanja = 2000 Hz, materijal kućišta = nehrđajući čelik, materijal osjetljive površine = EP, priključak = kabel, 3,00 m, PUR, radni napon Ub = 10...30 VDC, temperatura okoline = -25...80 °C, maks. otpornost na tlak = 500 bar, klasa zaštite = IP68, odobrenje/sukladnost = CEcULusEACWEEE
