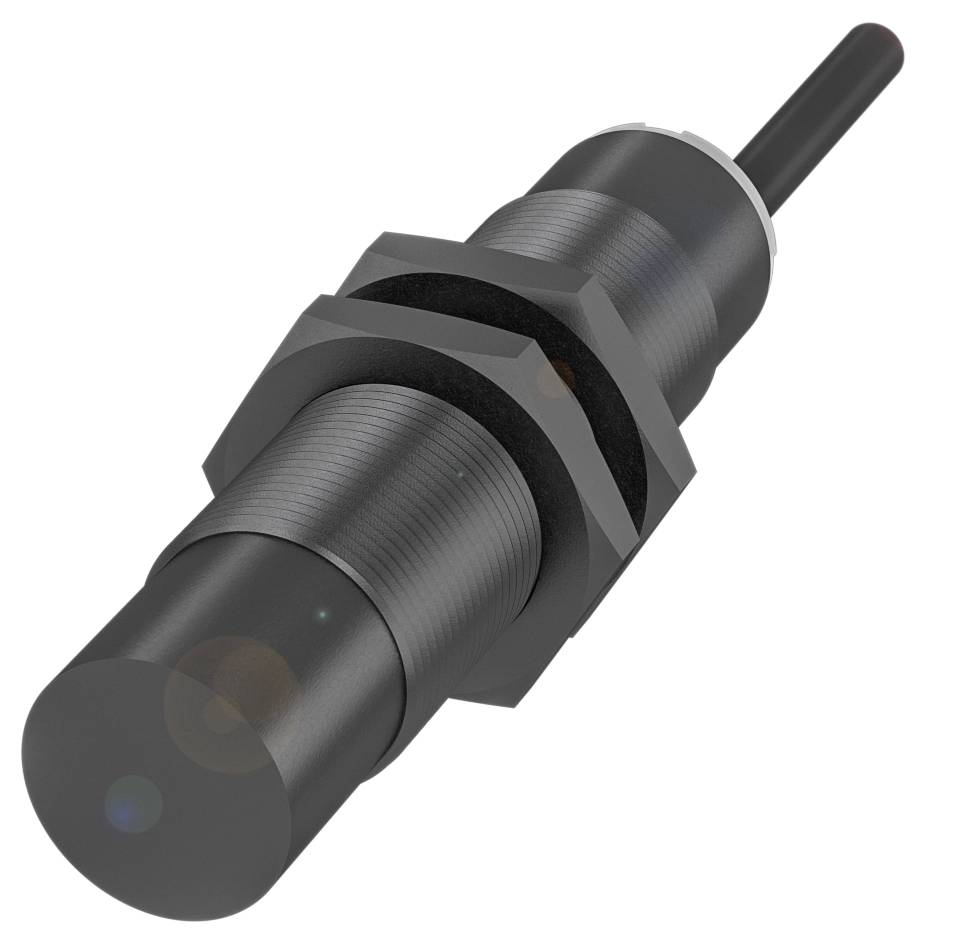

BALLUFF kapacitivni senzor kapacitivan BCS00LL BCS00LL M18 nije u istoj ravnini PNP (Ø x V) 18 mm x 75.5 m
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
kapacitivni senzor
Pogonski napon maks.
30.0 V
Vrsta kontakta
1 PNP
Izlazi
PNP
Izvedba
kapacitivan
Tehnički list (PDF)
Broj
Ukupno (144,99 € / komad)
144,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
BALLUFF kapacitivni senzor BCS00LL BCS00LL M18 nije u istoj ravnini PNP (Ø x V) 18 mm x 75.5 m
- Priključak: Kabel, 2,00 m, PUR
- Dimenzije: Ø 18 x 75,5 mm
- Ugradnja: nije u ravnini
- Preklopni izlaz: PNP normalno otvoren (NO)
- Serija: M18
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 18 x 75,5 mm
- Aktivna površina, materijal: PBT
- Priključak: Kabel, 2,00 m, PUR
- Serija: M18
- Radni napon Ub: 10...30 VDC
- Ugradnja: nije u ravnini
- Materijal kućišta: PBT
- Preklopni izlaz: PNP normalno otvoren (NO)
- Frekvencija prebacivanja: 100 Hz
- Zaštita: IP67
- Osjetljivost: Podesiva udaljenost prebacivanja
- Temperatura okoline: -25...85 °C
- Dodatne značajke:
- Opseg isporuke: Matica (2x)
- Dimenzije: Ø 18 x 75,5 mm
- Prikaz radnog napona: da
- Prikaz funkcija: da
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Nazivni napon izolacije Ui: 75 V DC
- Kašnjenje spremnosti tv maks.: 300 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Preostala valovitost maks. (% od Ue): 10%
- Frekvencija prebacivanja: 100 Hz
- Razred zaštite: II
- Statički pad napona maks.: 1,5 V
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: ne
- Histereza H maks. (% od Sr): 15,0 %
- Nazivna udaljenost preklapanja Sn: 15 mm
- Maks. temperaturno odstupanje (% od Sr): 20% [-5…55 °C]
- Ponovljivost maks. (% od Sr): 2,0%
- MTTF (40 °C): 226 a
- Aktivna površina, materijal: PBT
- Moment zatezanja: 2 Nm
- Veličina: M18x1
- Ugradnja: nije u ravnini
- Preklopni izlaz: PNP normalno otvoren (NO)
- Promjer kabela D: 4,60 mm
- Duljina kabela L: 2 m
- Materijal kućišta: PBT
- Materijal plašta: PUR
- Zaštita: IP67
- Temperatura okoline: -25...85 °C
- Broj vodiča: 3
- Presjek voda: 0.34 mm²
- Marka: Globalno
- Serija: M18
- Struja bez opterećenja Io maks. pri Ue: 20 mA
- Osjetljivost: Podesiva udaljenost prebacivanja
- Mjerno područje: 2...15 mm
- Materijal poklopca: PA
- Navoj (A): M18x1
- Vrsta proizvoda
kapacitivni senzor
- Tip
BCS00LL
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Vrsta kontakta
1 PNP
- Izlazi
PNP
- Materijal kućišta
PBT
- Izvedba
kapacitivan
- Montaža
nije u istoj ravnini
- Veličina
M18
- Priključak
M18
- Duljina kabela
2.00 m
- Min. temperatura
-25 °C
- Maks. temperatura
85 °C
IP67
- Dužina
75.50 mm
- Širina
75.5 mm
- Visina
75.5 m
- Promjer
18 mm
- dim.
(Ø x V) 18 mm x 75.5 m
- Sadržaj
1 St.
- Nazivni napon
30.0 V
- Materijal plašta
PUR
- Radni napon
24 V/DC
- Frekvencija prebacivanja
100 Hz
- Pogonska struja
100 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3417147 BALLUFF kapacitivni senzor kapacitivan BCS00LL BCS00LL M18 nije u istoj ravnini PNP (Ø x V) 18 mm x 75.5 m
Upute za rad i sigurnost
Upute za rad i sigurnost 3417147 BALLUFF kapacitivni senzor kapacitivan BCS00LL BCS00LL M18 nije u istoj ravnini PNP (Ø x V) 18 mm x 75.5 m
Opis
Ovi kapacitivni senzori razine detektiraju proizvod, rasuti materijal ili tekućinu koju treba skenirati tako da im je aktivna površina u kontaktu s medijem. Njihovo sferno električno polje učinkovito kompenzira prianjanje na aktivnu površinu senzora. Dimenzije = Ø 18 x 75,5 mm, Serija = M18, Navoj (A) = M18x1, Ugradnja = Neugradbena, Priključak = Kabel, 2,00 m, PUR, Preklopni izlaz = PNP normalno otvoren (NO), Frekvencija preklapanja = 100 Hz, Domet = 2...15 mm, Osjetljivost = Podesiva udaljenost preklapanja, Materijal kućišta = PBT, Materijal osjetljive površine = PBT, Temperatura okoline = -25...85 °C, Radni napon Ub = 10...30 VDC, Odobrenje/Sukladnost = CEcULusWEEE, Klasa zaštite = IP67
