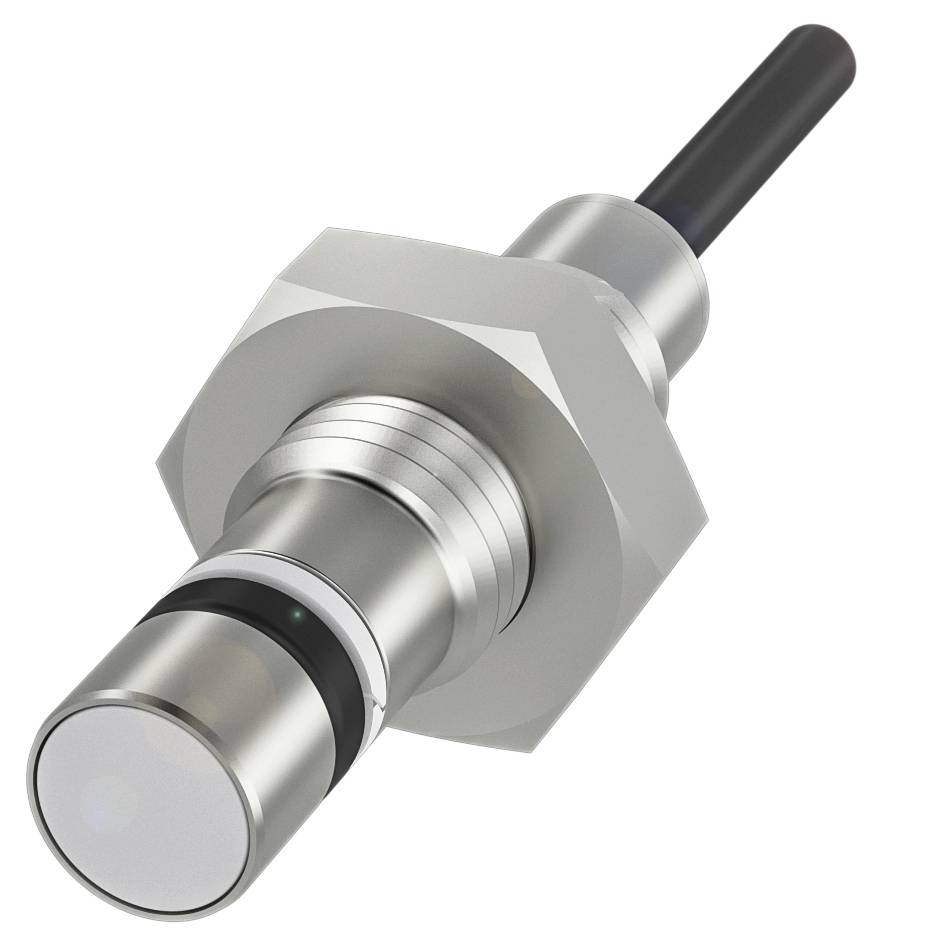

BALLUFF induktivni senzor induktivan BHS0058 BHS0058 M8 u istoj ravnini PNP (Ø x D) 6.5 mm x 31.30 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
induktivni senzor
Pogonski napon maks.
30.0 V
Izlazi
PNP
Preklopna razdalja (maks.)
1.2 mm
Izvedba
induktivan
Tehnički list (PDF)
Broj
Ukupno (279,00 € / komad)
279,00 €
sa PDV-om
Istaknuti proizvodi i detalji
BALLUFF induktivni senzor BHS0058 BHS0058 M8 u istoj ravnini PNP (Ø x D) 6.5 mm x 31.30 mm
- Dimenzije: Ø 6,5 x 31,3 mm
- Dizajn: M8x1
- Ugradnja: u ravnini s površinom
- Domet: 1.5 mm
- Preklopni izlaz: PNP normalno otvoren (NO)
Tehnički podaci
- Glavne značajke: Dimenzije: Ø 6,5 x 31,3 mm
- Aktivna površina, materijal: keramika
- Priključak: Kabel, 2,00 m, PUR
- Dizajn: M8x1
- Radni napon Ub: 10...30 VDC
- Maksimalna otpornost na tlak: 500 bara
- Ugradnja: u ravnini s površinom
- Materijal kućišta: nehrđajući čelik
- Domet: 1.5 mm
- Preklopni izlaz: PNP normalno otvoren (NO)
- Frekvencija prebacivanja: 4000 Hz
- Vrsta zaštite: IP68
- Temperatura okoline: -25...80 °C
- Dodatne značajke:
- Dimenzije: Ø 6,5 x 31,3 mm
- Pričvršćivanje: M8x1
- Prikaz radnog napona: ne
- Prikaz funkcija: ne
- Izlazni otpor Ra: otvoreni kolektor
- Nazivni radni napon Ue DC: 24 V
- Nazivna radna struja Ie: 100 mA
- Nazivni napon izolacije Ui: 75 V DC
- Nazivna struja kratkog spoja: 100 A
- Kašnjenje spremnosti tv maks.: 20 ms
- Radni napon Ub: 10...30 VDC
- Kategorija upotrebe: DC-13
- Minimalna radna struja Im: 10 mA
- Maksimalni kapacitet opterećenja pri Ue: 0,5 µF
- Struja bez opterećenja Io maks., prigušena: 10 mA
- Struja bez opterećenja Io maks., neprigušena: 7 mA
- Preostala struja lr maks.: 10 µA
- Preostala valovitost maks. (% od Ue): 10%
- Frekvencija prebacivanja: 4000 Hz
- Statički pad napona maks.: 2,5 V
- Zaštita od kratkog spoja: da
- Zaštita od obrnutog polariteta: da
- Zaštićena mogućnost zamjene: da
- Osigurana udaljenost preklapanja Sa: 1,2 mm
- Histereza H maks. (% od Sr): 15,0 %
- Nazivna udaljenost preklapanja Sn: 1,5 mm
- Stvarna udaljenost preklapanja Sr: 1,5 mm
- Stvarna udaljenost preklapanja Sr, tolerancija: ±10%
- Maks. temperaturni pomak (% od Sr): 10%
- Ponovljivost maks. (% od Sr): 5,0%
- MTTF (40 °C): 735
- Aktivna površina, materijal: keramika
- Moment zatezanja: 7 Nm ±10%
- Veličina: M8x1
- Duljina montaže: 14,00 mm
- Ugradnja: ugradna
- Vrsta priključka: Kabel, 2,00 m, PUR
- Promjer kabela D: 2,50 mm
- Duljina kabela L: 2 m
- Materijal kućišta: nehrđajući čelik
- Materijal plašta: PUR
- Broj vodiča: 3
- Presjek voda: 0.10 mm²
- Materijal brtvenog prstena: NBR 70
- Materijal potpornog prstena: PTFE
- Brtveni prsten, veličina: 4 × 1,5 mm
- Maksimalna otpornost na tlak: 500 bara
- Tlačna čvrstoća, napomena: otporna na tlak ulja
- Vrsta proizvoda
induktivni senzor
- Tip
BHS0058
- min. pogonski napon
10.0 V
- Pogonski napon maks.
30.0 V
- Pogonski napon
10.0 - 30.0 V
- Izlazi
PNP
- Duljina kabela
2.00 m
- Preklopna razdalja (maks.)
1.2 mm
- Frekvencija prebacivanja
4000 Hz
- Izvedba
induktivan
- Priključak
M8
- Montaža
u istoj ravnini
- Veličina
M8
- Materijal kućišta
nehrđajući čelik
- Vrsta kontakta
1 PNP
IP68
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Dužina
31.30 mm
- Promjer
6.5 mm
- dim.
(Ø x D) 6.5 mm x 31.30 mm
- Nazivni napon
24 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3417436 BALLUFF induktivni senzor induktivan BHS0058 BHS0058 M8 u istoj ravnini PNP (Ø x D) 6.5 mm x 31.30 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 3417436 BALLUFF induktivni senzor induktivan BHS0058 BHS0058 M8 u istoj ravnini PNP (Ø x D) 6.5 mm x 31.30 mm
Opis
Naši induktivni senzori otporni na visoki tlak BHS mogu izdržati tlakove do 500 bara. Stoga su savršeno prikladni za nadzor položaja vaše hidraulike, kao što je kontrola krajnjeg položaja na hidrauličkim cilindrima ili nadzor položaja ventila. Njihova otpornost omogućena je materijalima kućišta otpornim na medije i posebnim postupkom brtvljenja. Za vaše individualne primjene nudimo vam različite izvedbe kao i sveobuhvatan asortiman s različitim promjerima kućišta i veličinama navoja. Dimenzije = Ø 6,5 x 31,3 mm, Dizajn = D6,5, Ugradnja = u ravnini, Domet = 1,5 mm, Preklopni izlaz = PNP normalno otvoren (NO), Frekvencija preklapanja = 4000 Hz, Materijal kućišta = nehrđajući čelik, Materijal osjetljive površine = keramika, Priključak = kabel, 2,00 m, PUR, Radni napon Ub = 10...30 VDC, Temperatura okoline = -25...80 °C, Otpornost na tlak maks. = 500 bar, Klasa zaštite = IP68, Odobrenje/Sukladnost = CE, UKCA, cULus, WEEE
