Kupi binder 99 4833 00 12-20 priključak za kabel ravni muški konektor Ukupan broj polova: 12 Serija (Okrugli utični konektori

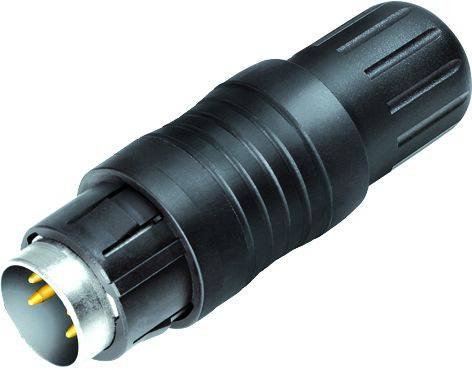

Crni utični konektor sa šest metalnih pinova, tipičan za audio ili elektroničke uređaje.

Slika slična

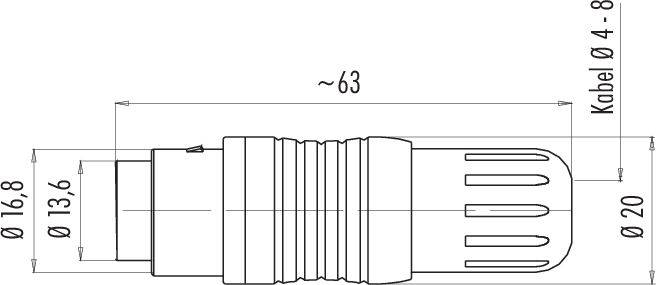

Tehnički nacrt priključka: duljina oko 63 mm, promjer 16,8 mm, promjer kabela 4-8 mm. Detaljne dimenzije.

Okrugla priključna utičnica u dijagramu s 12 označenih pinova od A do M, podijeljenih horizontalnim i vertikalnim linijama. Uglavnom za elektroničke spojeve.

1/3

Slika slična

Vrsta proizvoda

priključak za kabel

Konstrukcija

ravni muški konektor

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

Dostava sri, 14.10.

30 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (37,99 € / komad)

37,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 4833 00 12-20 priključak za kabel ravni muški konektor Serija (Okrugli utični konektori): 440 Ukupan broj polova: 12 1 St.

Push-pull kabelski konektor
Broj polova: 12
4,0 - 8,0 mm
koji se može zaštititi
lemljenje
IP67

Tehnički podaci

EMC prikladnost: može se zaštititi
Otpor izolacije: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: III
Kategorija prenapona: I
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Prolaz kabela: 4,0 - 8,0 mm
Vrsta montaže: montaža na kabel

Tip: 99 4833 00 12

Vrsta proizvoda: priključak za kabel

Konstrukcija: ravni muški konektor

Ukupan broj polova: 12

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 3 A

Nazivna struja - zaokružena: 3 A

Lokot: Gurni povuci

Nazivni napon: 60 V

Kontaktni materijal: CuZn

Materijal kućišta: PA GF

: AWG 24

Proizvođač-br. dijela: 99 4833 00 12-20

Broj polova: 12

Maks. presjek: 0.25 mm²

Područje poprečnog presjeka: 0.25 mm² (max)

RoHS-konforno: Da

: IP67

Serija: 440

Varijante(Sve stavke su sa PDV-om, plus dostava)

Tip

Nazivna struja - zaokružena

Konstrukcija

Sadržaj

Ukupan broj polova

Vrsta proizvoda

Nazivni napon

binder 09 4815 00 05-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 5 Serija (Okrugli utični konektori): 440 1 St.

Kataloški br.:3215212

09 4815 00 05

6 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

250 V

binder 09 4815 15 05-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 5 Serija (Okrugli utični konektori): 440 1 St.

Kataloški br.:3215213

09 4815 15 05

6 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

250 V

binder 09 4816 00 05-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 5 Serija (Okrugli utični konektori): 440 1 St.

Kataloški br.:3215217

09 4816 00 05

6 A

žženski konektor, ravni

1 St.

utičnica s prirubnicom

250 V

binder 09 4820 00 06-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 6 Serija (Okrugli utični konektori): 440 1 St.

Kataloški br.:3215226

09 4820 00 06

5 A

žženski konektor, ravni

1 St.

utičnica s prirubnicom

125 V

binder 09 4828 15 07-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 7 Serija (Okrugli utični konektori): 440 1 St.

Kataloški br.:3215236

09 4828 15 07

5 A

žženski konektor, ravni

1 St.

utičnica s prirubnicom

125 V

binder 09 4832 00 08-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 8 Serija (Okrugli utični konektori): 440 1 St.

Kataloški br.:3215245

09 4832 00 08

5 A

žženski konektor, ravni

1 St.

utičnica s prirubnicom

60 V

binder 09 4832 80 08-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polova: 8 Serija (Okrugli utični konektori): 440 1 St.

Kataloški br.:3215248

09 4832 80 08

5 A

žženski konektor, ravniženski konektor za prirubnicu

1 St.

utičnica s prirubnicom

60 V

binder 09 4835 00 12-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 12 Serija (Okrugli utični konektori): 440 1 St.

Kataloški br.:3215250

09 4835 00 12

3 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

60 V

binder 09 4835 15 12-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 12 Serija (Okrugli utični konektori): 440 1 St.

Kataloški br.:3215251

09 4835 15 12

3 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

60 V

binder 09 4835 25 12-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 12 Serija (Okrugli utični konektori): 440 1 St.

Kataloški br.:3215252

09 4835 25 12

3 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

60 V

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3216170 binder 99 4833 00 12-20 priključak za kabel ravni muški konektor Ukupan broj polova: 12 Serija (Okrugli utični konektori

Opis

Ovih sedam serija minijaturnih kružnih konektora prikladno je za širok raspon primjena zahvaljujući širokom rasponu sustava zaključavanja, rasporeda kontakata, IP ocjena i završetaka. Kupci mogu birati između push-pull, snap-in, bajunetnog i M16 zaključavanja. Ovisno o seriji, konektori s 2 do 24 kontakta dostupni su u izvedbi s kabelom ili prirubnicom. Tipovi povezivanja uključuju spojeve sa presavanjem, lemljenjem potapanjem, vijčane stezaljke i lemljenje, višežilne žice i lijevane kabele. Kao i svi proizvodi za vezivanje, ovi minijaturni konektori izrađeni su od visokokvalitetnih materijala za dug i pouzdan radni vijek. Mnogi su odobreni od UL i VDE, neki su sukladni ASIG.

Karakteristike:

• Klasa zaštite IP40, IP67, IP67 zaštićeni ili IP68
• 2 do 24-polni
• Ravne i kutne verzije kabela
• Verzije s prirubnicom
• Pozlaćeni ili posrebreni mesingani i brončani kontakti
• 1000 ciklusa parenja i više
• Višestruki sustavi zaključavanja uključujući bajunet, uskočni i M16
