Kupi binder 99 4222 300 04 subminijaturni okrugli utični konektori konektor, ravni Ukupan broj polova: 3 + PE 1 St.

Crna stezna glava s rebrasto ručkom i srebrnim naglascima, pogodna za električne bušilice.

Slika slična

Konstruktivni nacrt cilindričnog elementa s rebrasti odsječkom lijevo, srednjim kvadratnim elementom i valovitim završetkom desno. Mjere i detalji su naznačeni.

Tehnički nacrt kruga promjera 32 s horizontalnim razmakom 3 i vertikalnim razmakom 2 između središnjih linija.

Prikaz četiri tipa utičnica s detaljima o dimenzijama i komponentama. Brojevi prikazuju različite utičnice i njihove duljine.

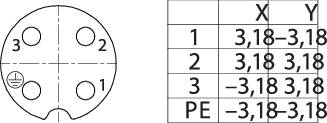

Okrugli utikač sa četiri rupe, pored tablice sa stupcima X, Y. Vrijednosti: 1(3,18), 2(3,18), 3(-3,18), PE(3,18).

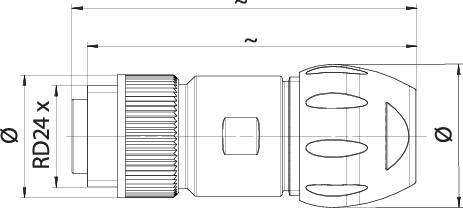

Tehnički nacrt vijčanog spoja s dimenzijama. Prikazuje detalje dizajna i strukture spoja.

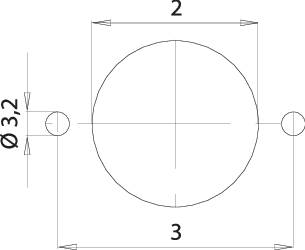

Tehnički nacrt kruga promjera 32. Udaljenost do susjednih elemenata označena je s 2 i 3.

Višestruki eksplozijski prikaz priključka s numeriranim dijelovima te njihovim pripadajućim dimenzijama i oznakama.

1/8

Slika slična

Vrsta proizvoda

subminijaturni okrugli utični konektori

Konstrukcija

konektor, ravni

Ukupan broj polova

3 + PE

Priključak

vijak

Sadržaj

1 St.

Tehnički list (PDF)

Dostava sri, 14.10.

54 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (21,99 € / komad)

21,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Tip: Binder

Vrsta proizvoda: subminijaturni okrugli utični konektori

Konstrukcija: konektor, ravni

Ukupan broj polova: 3 + PE

Priključak: vijak

Boja: crna

Sadržaj: 1 St.

Maks. temperatura: +100 °C

Nazivna struja: 16 A

Min. temperatura: -40 °C

Nazivna struja - zaokružena: 16 A

Napredni kontakt (PE): da

Nazivni napon: 400 V

Kontaktni materijal: bronca posrebrena

Kabel-Ø do: 17 mm

Promjer kabela od: 7 mm

Materijal kućišta: PBT

: 14

Priključni kut: 180°

Proizvođač-br. dijela: 99 4222 300 04

Područje kabelskog Ø: 7 - 17 mm

Broj polova: 3

Maks. presjek: 2.50 mm²

Područje poprečnog presjeka: 2.50 mm² (max)

: IP67
