Kupi binder 99 4221 300 04 subminijaturni okrugli utični konektori ravni muški konektor Ukupan broj polova: 3 + PE 1 St.

Crni cilindrični utikač s nekoliko metalnih elemenata. Pogodan za industrijske ili tehničke primjene.

Slika slična

Tehnički nacrt konektora sa pogledom sa strane, s natpisima i dimenzijskim linijama koje prikazuju duljinu.

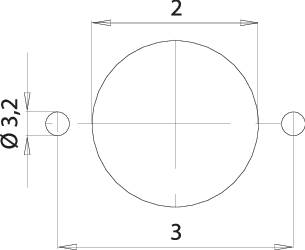

Tehnički nacrt kruga promjera Ø32, vodoravne strelice sa oznakama duljine '2' i '3'.

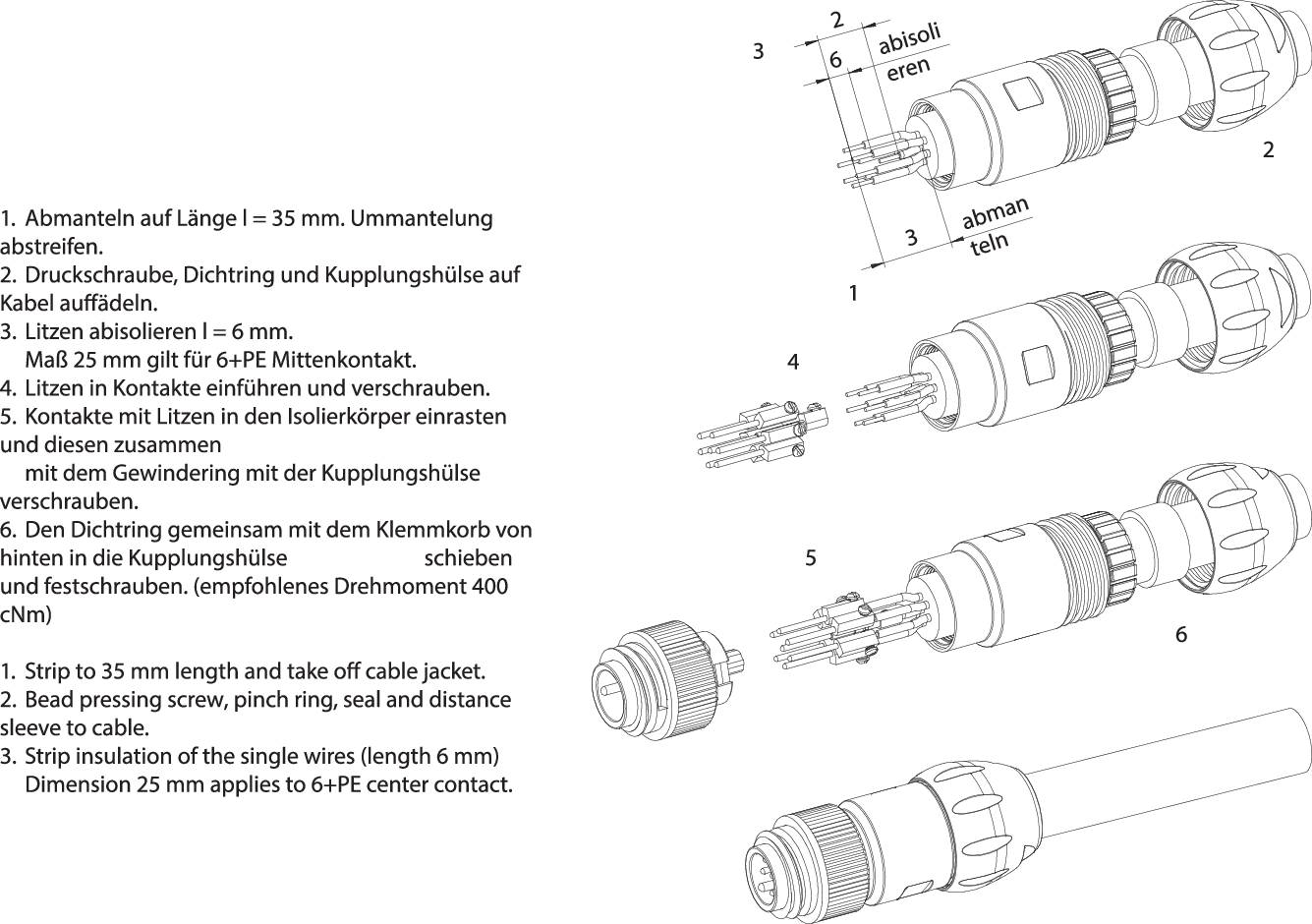

Tehnički nacrt priključaka s natpisima i mjerama. Prikazuje različite poglede i detalje komponenata.

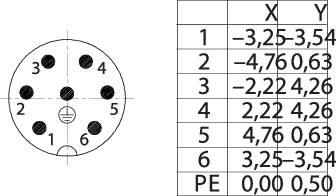

Tehnički nacrt okruglog konektora s šest numeriranih utičnih mjesta i tablicom X/Y koordinata za svako mjesto.

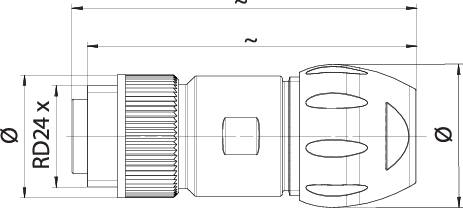

Tehnički nacrt cilindričnog dijela s mjerama i oznakama. Prikazuje pogled sa strane s detaljnim oznakama.

Tehnički nacrt: Krug promjera 32, centriran u okviru, priključne linije s oznakama 2 i 3.

Tehnički nacrt kabelskog spoja. Detaljni prikaz priključaka i njihovih komponenata u razmatranom raspadu.

1/8

Slika slična

Vrsta proizvoda

subminijaturni okrugli utični konektori

Konstrukcija

ravni muški konektor

Ukupan broj polova

3 + PE

Priključak

vijak

Sadržaj

1 St.

Tehnički list (PDF)

Dostava sri, 14.10.

65 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (19,99 € / komad)

19,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Tip: Binder

Vrsta proizvoda: subminijaturni okrugli utični konektori

Konstrukcija: ravni muški konektor

Ukupan broj polova: 3 + PE

Priključak: vijak

Boja: crna

Sadržaj: 1 St.

Maks. temperatura: +100 °C

Nazivna struja: 16 A

Min. temperatura: -40 °C

Nazivna struja - zaokružena: 16 A

Napredni kontakt (PE): da

Nazivni napon: 400 V

Kontaktni materijal: mesing posrebrnjen

Kabel-Ø do: 17 mm

Promjer kabela od: 7 mm

Materijal kućišta: PBT

: 14

Priključni kut: 180°

Proizvođač-br. dijela: 99 4221 300 04

Područje kabelskog Ø: 7 - 17 mm

Broj polova: 3

Maks. presjek: 2.50 mm²

Područje poprečnog presjeka: 2.50 mm² (max)

: IP67

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1665965 binder 99 4221 300 04 subminijaturni okrugli utični konektori ravni muški konektor Ukupan broj polova: 3 + PE 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1665965 binder 99 4221 300 04 subminijaturni okrugli utični konektori ravni muški konektor Ukupan broj polova: 3 + PE 1 St.
