Kupi binder 99 4221 210 04-20 kutni utikač kutni muški konektor Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori):

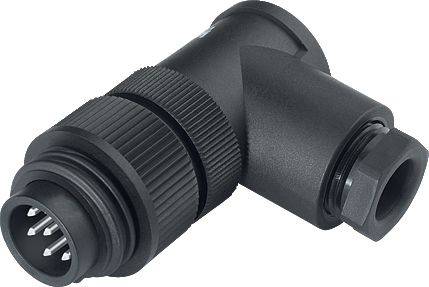

Električni utikač L oblika, crno kućište s više metalnih pins-ova za spajanje kabela.

Slika slična

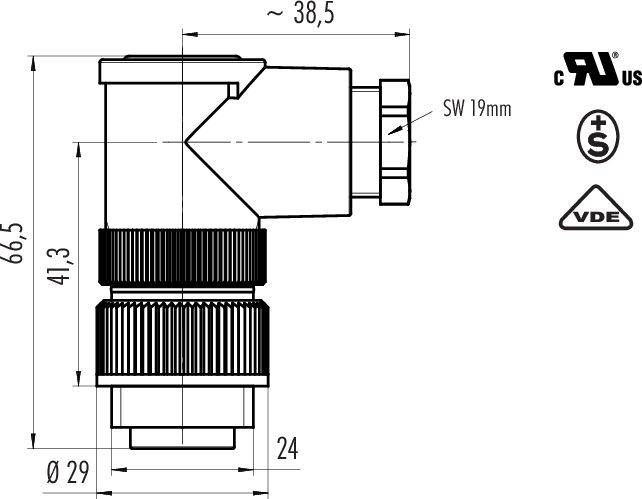

Tehnički nacrt priključnog komada s dimenzijama: visina 66,3 mm, širina 38,5 mm. Oznake: CE-, RU-, US-, T-Plus-, VDE-znakovi.

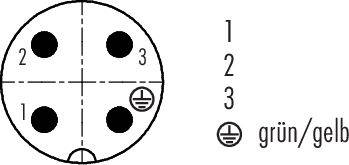

Okrugli utični priključak sa četiri rupe i uzemljenjem. Numeriran: 1, 2, 3. Uzemljenje je označeno kao 'zeleno/žuto'.

1/3

Slika slična

Vrsta proizvoda

kutni utikač

Konstrukcija

kutni muški konektor

Ukupan broj polova

4 + PE

Priključak

vijčana stezaljka

Sadržaj

1 St.

Tehnički list (PDF)

Dostava sri, 14.10.

6 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (32,99 € / komad)

32,99 €

sa PDV-om

Dostupno još samo 6 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 4221 210 04-20 kutni utikač kutni muški konektor Serija (Okrugli utični konektori): 693 Ukupan broj polova: 4 + PE 1 St.

RD24 kutni konektor
Broj polova: 3+PE
8,0 - 10,0 mm
nezaštićena
vijčana stezaljka
IP67
UL
ESTI+
VDE
PG11

Tehnički podaci

EMC prikladnost: neoklopljen
Izolacijski otpor: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 5 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: III
Stupanj onečišćenja: 3
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Prolaz kabela: 8,0 - 10,0 mm
Vrsta montaže: montaža na kabel

Tip: 99 4221 210 04

Vrsta proizvoda: kutni utikač

Konstrukcija: kutni muški konektor

Ukupan broj polova: 4 + PE

Priključak: vijčana stezaljka

Sadržaj: 1 St.

Nazivna struja: 16 A

Nazivna struja - zaokružena: 16 A

Lokot: vijak

Napredni kontakt (PE): da

Nazivni napon: 400 V
600 V

Kontaktni materijal: CuZn

: AWG 14

Proizvođač-br. dijela: 99 4221 210 04-20

Broj polova: 4

Maks. presjek: 2.50 mm²

Područje poprečnog presjeka: 2.50 mm² (max)

RoHS-konforno: Da

: IP67

Serija: 693

Varijante(Sve stavke su sa PDV-om, plus dostava)

Tip

Nazivna struja - zaokružena

Priključak

Konstrukcija

Sadržaj

Ukupan broj polova

Vrsta proizvoda

Nazivni napon

binder 09 4203 00 07-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215184

09 4203 00 07

10 A

krimpanje

muški konektor za prirubnicu

1 St.

7 + PE

utikač s prirubnicom

250 V

binder 09 4204 00 07-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215185

09 4204 00 07

10 A

krimpanje

žženski konektor, ravni

1 St.

7 + PE

utičnica s prirubnicom

250 V

binder 09 4219 150 07-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215186

09 4219 150 07

10 A

vijčana stezaljka

muški konektor za prirubnicu

1 St.

7 + PE

utikač s prirubnicom

250 V

binder 09 4220 150 07-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215187

09 4220 150 07

10 A

vijčana stezaljka

žženski konektor, ravni

1 St.

7 + PE

utičnica s prirubnicom

250 V

binder 09 4223 150 04-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215188

09 4223 150 04

16 A

vijčana stezaljka

muški konektor za prirubnicu

1 St.

4 + PE

utikač s prirubnicom

400 V600 V

binder 09 4224 150 04-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215189

09 4224 150 04

16 A

vijčana stezaljka

žženski konektor, ravni

1 St.

4 + PE

utičnica s prirubnicom

400 V600 V

binder 99 4201 00 07-20 priključak za kabel ravni muški konektor Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3216117

99 4201 00 07

10 A

krimpanje

ravni muški konektor

1 St.

7 + PE

priključak za kabel

250 V

binder 99 4201 110 07-20 priključak za kabel ravni muški konektor Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3216118

99 4201 110 07

10 A

krimpanje

ravni muški konektor

1 St.

7 + PE

priključak za kabel

250 V

binder 99 4201 14 07-20 priključak za kabel ravni muški konektor Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3216119

99 4201 14 07

10 A

krimpanje

ravni muški konektor

1 St.

7 + PE

priključak za kabel

250 V

binder 99 4201 160 07-20 priključak za kabel ravni muški konektor Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3216120

99 4201 160 07

10 A

krimpanje

ravni muški konektor

1 St.

7 + PE

priključak za kabel

250 V

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3216146 binder 99 4221 210 04-20 kutni utikač kutni muški konektor Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori):

Upute za rad i sigurnost

Upute za rad i sigurnost 3216146 binder 99 4221 210 04-20 kutni utikač kutni muški konektor Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori):

Opis

Naš asortiman konektora za napajanje prikladan je za gotovo sve aplikacije niskog i visokog napona, od sigurnosnih i CCTV sustava do Ethernet komponenti sabirnice polja do AC i DC motora. Neki modeli zadovoljavaju zahtjeve najekstremnijih okruženja - kako u zatvorenom tako i na otvorenom. Dostupne su različite mogućnosti spajanja; mogući su sustavi zaključavanja M23, M25 i RD24. Neki modeli imaju odobrenje ESTI+, UL i VDE. Kako bi proširili opseg primjene, korisnici mogu birati između ravnih i pravih kutnih kabela i verzija s prirubnicom.

Karakteristike:

• 3 do 24 kontakta, također s +PE
• Klasa zaštite od IP40 do IP69K
• UL, VDE i ESTI+ odobrenje
• Formati kabela i prirubnica
• Lemljenje, vijčani terminal, stegnuti spoj i oblikovani kabel
• Zaštitne verzije
