Kupi binder 99 4217 300 07 subminijaturni okrugli utični konektori ravni muški konektor Ukupan broj polova: 6 + PE 1 St.

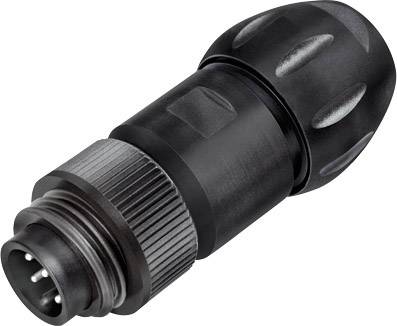

Električki utikač cilindričnog oblika s više metalnih čapova, pogodan za čvrste spojeve u industrijskim primjenama.

Slika slična

Tehnički nacrt cilindričnog utičnog konektora s navojem i tri priključne stezaljke, mjere u milimetrima.

Tehnički crtež kruga promjera 32. Krug ima dvije mjerne linije: jednu vodoravnu i jednu okomitu.

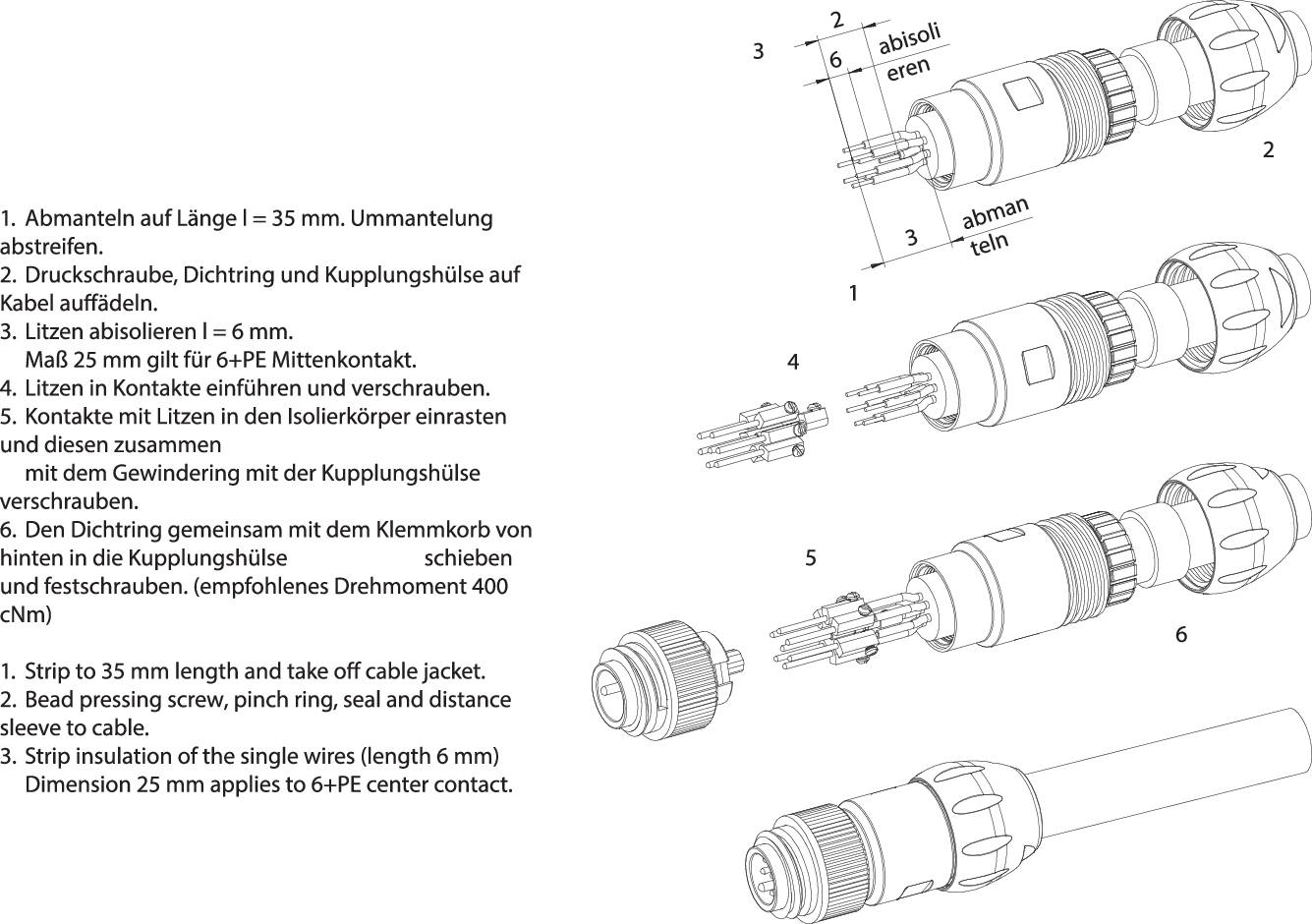

Dijagram prikazuje korake montaže konektora. Oznake na njemačkom objašnjavaju vijke i detalje kablova.

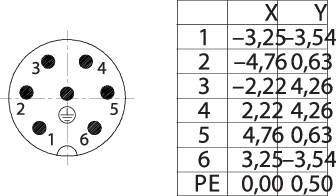

Tehnički nacrt kružnog konektora s numeriranim kontaktima. Desno pored njega tablica s X- i Y-koordinatama za svaki kontakt.

Tehnički nacrt konektora, bočni pogled s označenim dimenzijama i detaljima komponenata.

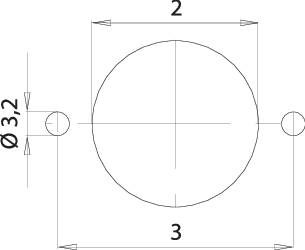

Tehnički nacrt kruga promjera 32 jedinice. Dvije koordinatne osi i mjerne linije sa strelicama prikazuju udaljenosti.

Dijagram utičnica i vodova s dimenzijskim oznakama. Gore: priključak, dolje: kućište. Prikazuje različite veličine i priključke.

1/8

Slika slična

Vrsta proizvoda

subminijaturni okrugli utični konektori

Konstrukcija

ravni muški konektor

Ukupan broj polova

6 + PE

Priključak

vijak

Sadržaj

1 St.

Tehnički list (PDF)

Dostava pon, 5.10.

27 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (22,99 € / komad)

22,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Tip: 99 4217 300 07

Vrsta proizvoda: subminijaturni okrugli utični konektori

Konstrukcija: ravni muški konektor

Ukupan broj polova: 6 + PE

Priključak: vijak

Boja: crna

Sadržaj: 1 St.

Maks. temperatura: +100 °C

Nazivna struja: 10 A

Min. temperatura: -40 °C

Nazivna struja - zaokružena: 10 A

Napredni kontakt (PE): da

Nazivni napon: 250 V

Kontaktni materijal: mesing posrebrnjen

Kabel-Ø do: 17 mm

Promjer kabela od: 7 mm

Materijal kućišta: PBT

: 16

Priključni kut: 180°

Proizvođač-br. dijela: 99 4217 300 07

Područje kabelskog Ø: 7 - 17 mm

Broj polova: 6

Maks. presjek: 1.50 mm²

Područje poprečnog presjeka: 1.50 mm² (max)

RoHS-konforno: Da

: IP67

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1665876 binder 99 4217 300 07 subminijaturni okrugli utični konektori ravni muški konektor Ukupan broj polova: 6 + PE 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1665876 binder 99 4217 300 07 subminijaturni okrugli utični konektori ravni muški konektor Ukupan broj polova: 6 + PE 1 St.
