Kupi binder 99 2440 12 03-20 žženski konektor, ravni Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

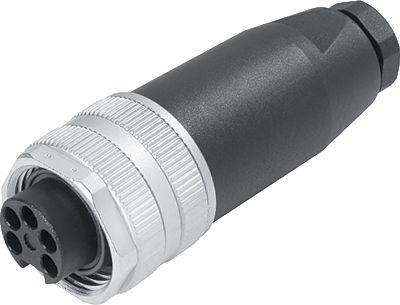

Crni cilindrični utikač s metalnim priključkom i nekoliko kontaktnih točaka na otvorenom kraju.

Slika slična

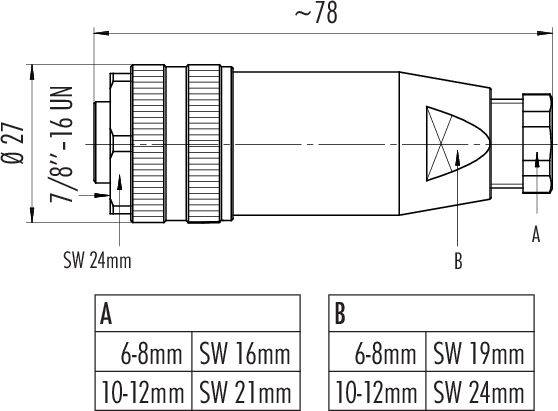

Tehnički nacrt komponente s dimenzijama: duljina ~78 mm, promjer 27 mm, i navoj 7/8"-16 UN. Tablice prikazuju veličine ključa za odjeljke A i B.

Električna skica priključka s okruglim kontaktima. Kontakti označeni s '2', '3' i uzemljenjem.

1/3

Slika slična

Konstrukcija

žženski konektor, ravni

Ukupan broj polova

3 + PE

Priključak

vijčana stezaljka

Sadržaj

1 St.

Nazivna struja - zaokružena

12 A

Tehnički list (PDF)

Dostava pon, 26.10.

219 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (34,99 € / komad)

34,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 2440 12 03-20 žženski konektor, ravni Serija (Okrugli utični konektori): 820 Ukupan broj polova: 3 + PE 1 St.

7/8" kabelska utičnica
Broj polova: 2+PE
6,0 - 8,0 mm
nezaštićena
vijčana stezaljka
IP67
UL
VDE

Tehnički podaci

EMC prikladnost: neoklopljen
Izolacijski otpor: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 5 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: III
Stupanj onečišćenja: 3
Materijal kontaktnog tijela: PUR/PA
Materijal za zaključavanje: lijevani cink, poniklan
Prolaz kabela: 6,0 - 8,0 mm
Vrsta montaže: montaža na kabel

Tip: 99 2440 12 03

Konstrukcija: žženski konektor, ravni

Ukupan broj polova: 3 + PE

Priključak: vijčana stezaljka

Sadržaj: 1 St.

Nazivna struja: 12 A

Nazivna struja - zaokružena: 12 A

Lokot: vijak

Napredni kontakt (PE): da

Nazivni napon: 300 V
600 V

Kontaktni materijal: CuZn

Materijal kućišta: PBT

: AWG 16

Proizvođač-br. dijela: 99 2440 12 03-20

Broj polova: 3

Maks. presjek: 1.50 mm²

Područje poprečnog presjeka: 1.50 mm² (max)

RoHS-konforno: Da

: IP67

Serija: 820

Varijante(Sve stavke su sa PDV-om, plus dostava)

Nazivna struja - zaokružena

Priključak

Konstrukcija

Sadržaj

Ukupan broj polova

Nazivni napon

binder 09 2446 100 03-20 žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Kataloški br.:3215145

10 A

otvoreni kraj kabla

žženski konektor, ravniženski konektor za prirubnicu

1 St.

3 + PE

300 V600 V

binder 09 2446 180 03-20 žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Kataloški br.:3215146

10 A

lemni

žženski konektor, ravniženski konektor za prirubnicu

1 St.

3 + PE

300 V600 V

binder 09 2446 300 03-20 žženski konektor, ravni Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Kataloški br.:3215147

10 A

otvoreni kraj kabla

žženski konektor, ravni

1 St.

3 + PE

300 V600 V

binder 09 2446 310 03-20 žženski konektor, ravni Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Kataloški br.:3215148

10 A

otvoreni kraj kabla

žženski konektor, ravni

1 St.

3 + PE

300 V600 V

binder 09 2446 320 03-20 žženski konektor, ravni Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Kataloški br.:3215149

10 A

otvoreni kraj kabla

žženski konektor, ravni

1 St.

3 + PE

300 V600 V

binder 09 2446 330 03-20 žženski konektor, ravni Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Kataloški br.:3215150

10 A

lemni

žženski konektor, ravni

1 St.

3 + PE

300 V600 V

binder 09 2447 100 03-20 muški konektor za prirubnicu Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Kataloški br.:3215151

10 A

otvoreni kraj kabla

muški konektor za prirubnicu

1 St.

3 + PE

300 V600 V

binder 09 2447 180 03-20 muški konektor za prirubnicu Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Kataloški br.:3215152

10 A

lemni

muški konektor za prirubnicu

1 St.

3 + PE

300 V600 V

binder 09 2447 300 03-20 muški konektor za prirubnicu Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Kataloški br.:3215153

10 A

otvoreni kraj kabla

muški konektor za prirubnicu

1 St.

3 + PE

300 V600 V

binder 09 2447 310 03-20 muški konektor za prirubnicu Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Kataloški br.:3215154

10 A

otvoreni kraj kabla

muški konektor za prirubnicu

1 St.

3 + PE

300 V600 V

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3216053 binder 99 2440 12 03-20 žženski konektor, ravni Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3216053 binder 99 2440 12 03-20 žženski konektor, ravni Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 820 1 St.

Opis

Konektori za napajanje koriste se za napajanje AC motora, pogona i motorskih sklopki visokim naponima tijekom duljeg vremenskog razdoblja, ali također i za niskonaponske aplikacije kao što su Ethernet komponente sabirnice polja i mrežni uređaji. To su uglavnom kružni konektori M12, M18 i 7/8 inča, koje kupac može konfigurirati tako da odgovaraju određenom području primjene. Priključci M12 s kodiranjem K i S mogu se koristiti do nazivnog napona od 630 V AC.

Karakteristike:

• 9 serija proizvoda
• Razni sustavi zaključavanja uključujući M12, M18 i 7/8"
• Kodiranje, uključujući M12 - S, -K, -T, -L i -US
• Klasa zaštite od IP20 do IP69K
• 2 do 8 kontakata, uključujući 2+PE, 3+PE i 4+PE
• Zaštićen i zaštićen
• PUR i PVC kućište
• Duljine kabela od 0,5 m do 10 m

Ovaj tekst je strojno preveden.
