Kupi binder 99 2005 10 03-20 priključak za kabel ravni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori)

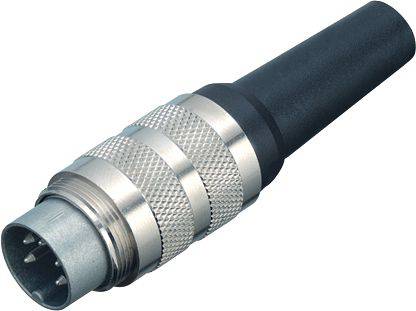

Okrugli, metalni višepolni utikač s narebranom površinom za hvatanje. Pogodan za električne spojeve u audio ili video tehnici.

Slika slična

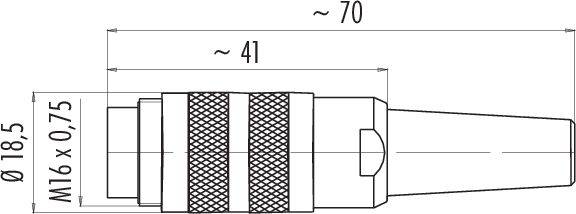

Tehnički nacrt konektora s mjerama: ukupna duljina oko 70 mm, prednji odsječak oko 41 mm, promjer 18,5 mm, navoj M16 x 0,75.

Dijagram tropolarnog konektora s tri numerirane kontakta: 1, 2 i 3, simetrično raspoređene oko sredine.

1/3

Slika slična

Vrsta proizvoda

priključak za kabel

Konstrukcija

ravni muški konektor

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

Dostava sri, 14.10.

755 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (16,99 € / komad)

16,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 2005 10 03-20 priključak za kabel ravni muški konektor Serija (Okrugli utični konektori): 581 Ukupan broj polova: 3 1 St.

M16 IP40 kabelski konektor
Broj polova: 3 DIN
4,0 - 6,0 mm
koji se može zaštititi
lemljenje
IP40

Tehnički podaci

EMC prikladnost: može se zaštititi
Izolacijski otpor: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 5 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: I
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Prolaz kabela: 4,0 - 6,0 mm
Vrsta montaže: montaža na kabel

Tip: 99 2005 10 03

Vrsta proizvoda: priključak za kabel

Konstrukcija: ravni muški konektor

Ukupan broj polova: 3

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 7 A

Nazivna struja - zaokružena: 7 A

Lokot: vijak

Nazivni napon: 250 V

Kontaktni materijal: CuZn

: AWG 18

Proizvođač-br. dijela: 99 2005 10 03-20

Broj polova: 3

Maks. presjek: 0.75 mm²

Područje poprečnog presjeka: 0.75 mm² (max)

RoHS-konforno: Da

: IP40

Serija: 581

Varijante(Sve stavke su sa PDV-om, plus dostava)

Tip

Nazivna struja - zaokružena

Priključak

Konstrukcija

Ukupan broj polova

Vrsta proizvoda

Nazivni napon

binder 99 2005 10 03-20 priključak za kabel ravni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori): 581 1 St.

Kataloški br.:3215908

Ovaj proizvod

99 2005 10 03

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

binder 99 2001 00 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 581 1 St.

Kataloški br.:3215891

99 2001 00 02

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

binder 99 2001 02 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 581 1 St.

Kataloški br.:3215892

99 2001 02 02

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

binder 99 2001 09 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 581 1 St.

Kataloški br.:3215893

99 2001 09 02

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

binder 99 2001 10 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 581 1 St.

Kataloški br.:3215894

99 2001 10 02

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

binder 99 2001 19 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 581 1 St.

Kataloški br.:3215895

99 2001 19 02

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

binder 99 2001 20 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 581 1 St.

Kataloški br.:3215896

99 2001 20 02

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

binder 99 2001 29 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 581 1 St.

Kataloški br.:3215897

99 2001 29 02

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

binder 99 2001 92 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 581 1 St.

Kataloški br.:3215898

99 2001 92 02

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

binder 99 2002 00 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 581 1 St.

Kataloški br.:3215899

99 2002 00 02

7 A

lemni

žženski konektor, ravni

kabelska kutija

250 V

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3215908 binder 99 2005 10 03-20 priključak za kabel ravni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori)

Upute za rad i sigurnost

Upute za rad i sigurnost 3215908 binder 99 2005 10 03-20 priključak za kabel ravni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori)

Opis

Ovih sedam serija minijaturnih kružnih konektora prikladno je za širok raspon primjena zahvaljujući širokom rasponu sustava zaključavanja, rasporeda kontakata, IP ocjena i završetaka. Kupci mogu birati između push-pull, snap-in, bajunetnog i M16 zaključavanja. Ovisno o seriji, konektori s 2 do 24 kontakta dostupni su u izvedbi s kabelom ili prirubnicom. Vrste spajanja su presovanje, lemljenje potapanjem, vijčani terminali i lemljeni spojevi, višežilne žice i oblikovani kabel. Kao i svi proizvodi za vezivanje, ovi minijaturni konektori izrađeni su od visokokvalitetnih materijala za dug i pouzdan radni vijek. Mnogi su odobreni od UL i VDE, neki su sukladni ASIG.

Karakteristike:

• Klasa zaštite IP40, IP67, IP67 zaštićeni ili IP68
• 2 do 24-polni
• Ravne i kutne verzije kabela
• Verzije s prirubnicom
• Pozlaćeni ili posrebreni mesingani i brončani kontakti
• 1000 ciklusa parenja i više
• Višestruki sustavi zaključavanja uključujući bajunet, uskočni i M16
