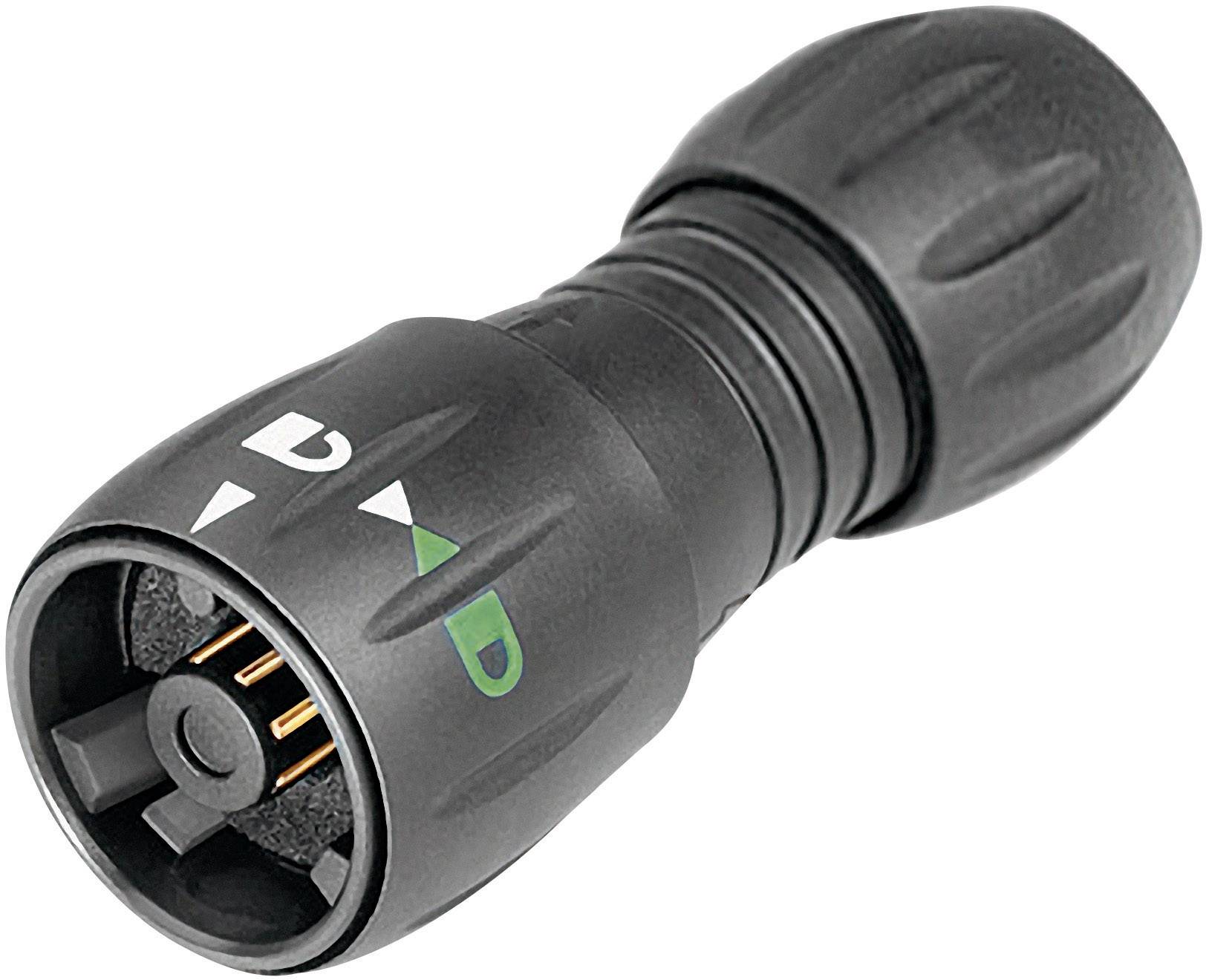

Slika slična
1/2

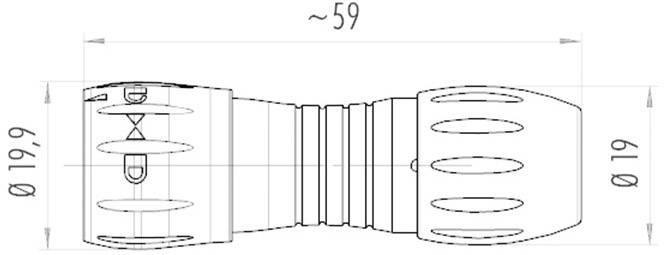

Slika slična
binder 99-0771-002-08 okrugli utikač ravni muški konektor Ukupan broj polova: 8 Serija (Okrugli utični konektori): NCC 1
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
okrugli utikač
Konstrukcija
ravni muški konektor
Ukupan broj polova
8
Priključak
lemni
Sadržaj
1 St.
Tehnički list (PDF)
Tehnički podaci
- Tip
99-0771-002-08
- Vrsta proizvoda
okrugli utikač
- Konstrukcija
ravni muški konektor
- Ukupan broj polova
8
- Priključak
lemni
- Sadržaj
1 St.
- Maks. temperatura
+85 °C
- Nazivna struja
10 A
- Min. temperatura
-40 °C
- Nazivna struja - zaokružena
10 A
- Nazivni napon
250 V
- Kontaktni materijal
Au
- Kabel-Ø do
8 mm
- Promjer kabela od
6 mm
- Priključni kut
180°
- Proizvođač-br. dijela
99-0771-002-08
- Područje kabelskog Ø
6 - 8 mm
- Broj polova
8
- Maks. presjek
0.25 mm²
- Područje poprečnog presjeka
0.25 mm² (max)
IP67
- Serija
NCC
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 394292 binder 99-0771-002-08 okrugli utikač ravni muški konektor Ukupan broj polova: 8 Serija (Okrugli utični konektori): NCC 1
Upute za rad i sigurnost
Upute za rad i sigurnost 394292 binder 99-0771-002-08 okrugli utikač ravni muški konektor Ukupan broj polova: 8 Serija (Okrugli utični konektori): NCC 1
Opis
Novi priključak bit će dio 770 NCC - Zatvorene serije koja nije priključena. Kao što ime sugerira, sučelje je priključeno u nepromijenjeno stanje, a to bez ikakve dodatne komponente kao što je zaštitni čep, potting ili šarnir. Na prvi pogled, ne može se vidjeti da je to električna spojnica, budući da su tipični kontaktni elementi prirubnice pokriveni poklopcem s oprugom, koji je montiran unutar čepa. Ovaj poklopac zatvara kontaktno područje i štiti ga od prodora vode, prljavštine i stranih tijela. Drugi važan aspekt su kontaktni elementi koji prolaze
Tehnologija zatvaranja je zatvorena tako da je sigurna za dodir i tako zaštićena od manipulacija. Nova serija 770 NCC nudi daleko veći potencijal od postojećih sustava gdje su potrebni vodonepropusni priključci, bez dodatnih troškova za komponente i montažne radove. Područje primjene je raznovrsno i međuindustrijsko, ali je zbog svojih "gustih" svojstava posebno prikladno za medicinsku i mjernu tehnologiju.
Ovaj tekst je strojno preveden.
Tehnologija zatvaranja je zatvorena tako da je sigurna za dodir i tako zaštićena od manipulacija. Nova serija 770 NCC nudi daleko veći potencijal od postojećih sustava gdje su potrebni vodonepropusni priključci, bez dodatnih troškova za komponente i montažne radove. Područje primjene je raznovrsno i međuindustrijsko, ali je zbog svojih "gustih" svojstava posebno prikladno za medicinsku i mjernu tehnologiju.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- NCC konektor IP67 s bajunetnim zatvaračem, broj polova: 8 2 A 99-0771-002-08 Binder 1 kom.
