Name: binder 99 0690 19 04-20 okrugli konektori žženski konektor, ravni Ukupan broj polova: 4 + PE Serija (Okrugli utični kone
Brand: binder
SKU: 3215846
Availability: BackOrder

Crni cilindrični utikač sa srebrnim, narebrenim spojem na kraju. Pogodan za elektroničke priključke.

Tehnički nacrt cilindričnog konektora. Dimenzije: duljina oko 58 mm, promjer 20 mm, promjer kabela 8-10 mm, navoj M12 x 1.

'Električki simbol sklopke koji prikazuje traces (vodljive staze) u kružnom rasporedu, numeriran od 1 do 3 sa simbolom uzemljenja.'

1/3

Slika slična

Vrsta proizvoda

okrugli konektori

Konstrukcija

žženski konektor, ravni

Ukupan broj polova

4 + PE

Priključak

vijčana stezaljka

Sadržaj

1 St.

Tehnički list (PDF)

Dostava pon,26.10.

145 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (27,99 € / komad)

27,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 0690 19 04-20 okrugli konektori žženski konektor, ravni Serija (Okrugli utični konektori): 814 Ukupan broj polova: 4 + PE 1 St.

M12-S kabelska utičnica
Broj polova: 3+PE
8,0 - 10,0 mm
nezaštićena
vijčana stezaljka
IP67
UL
VDE

Tehnički podaci

EMC prikladnost: neoklopljen
Otpor kontakta: ≤ 5 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: III
Stupanj onečišćenja: 3
Tijelo u kontaktu s materijalom: PA
Prolaz kabela: 8,0 - 10,0 mm
Vrsta montaže: montaža na kabel

Tip: 99 0690 19 04

Vrsta proizvoda: okrugli konektori

Konstrukcija: žženski konektor, ravni

Ukupan broj polova: 4 + PE

Priključak: vijčana stezaljka

Sadržaj: 1 St.

Nazivna struja: 12 A

Nazivna struja - zaokružena: 12 A

Lokot: vijak

Napredni kontakt (PE): da

Nazivni napon: 630 V

Kontaktni materijal: CuZn

Materijal kućišta: PA

: AWG 16 / AWG 14

Proizvođač-br. dijela: 99 0690 19 04-20

Broj polova: 4

Maks. presjek: 1.50 mm²

Područje poprečnog presjeka: 1.50 mm² (max)

RoHS-konforno: Da

: IP67

Serija: 814

Varijante(Sve stavke su s uklj. PDV-om)

Priključak

Konstrukcija

Sadržaj

Ukupan broj polova

Vrsta proizvoda

binder 99 0690 19 04-20 okrugli konektori žženski konektor, ravni Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori): 814 1 St.

Kataloški br.:3215846

Dostava pon,26.10.

145 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

vijčana stezaljka

žženski konektor, ravni

1 St.

4 + PE

okrugli konektori

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

27,99 €^*

binder 77 0687 0000 50704-0200-20 okrugli utikač konfekcionirani kutni muški konektor Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori): 814 1 St.

Kataloški br.:3215366

Dostava uto,08.12.

Conrad Electronic

kabel s priključkom

kutni muški konektor

1 St.

4 + PE

okrugli utikač konfekcionirani

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

42,99 €^*

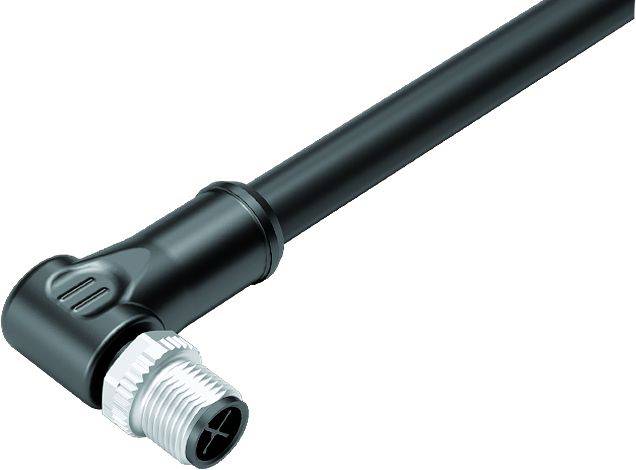

binder 77 0687 0000 50704-0500-20 okrugli utikač konfekcionirani kutni muški konektor Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori): 814 1 St.

Kataloški br.:3215367

Dostava uto,24.11.

Conrad Electronic

kabel s priključkom

kutni muški konektor

1 St.

4 + PE

okrugli utikač konfekcionirani

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

73,99 €^*

binder 77 0689 0000 50703-0200-20 okrugli utikač konfekcionirani ravni muški konektor Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 814 1 St.

Kataloški br.:3215368

Dostava uto,01.12.

Conrad Electronic

kabel s priključkom

ravni muški konektor

1 St.

3 + PE

okrugli utikač konfekcionirani

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

40,99 €^*

binder 77 0689 0000 50703-0500-20 okrugli utikač konfekcionirani ravni muški konektor Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 814 1 St.

Kataloški br.:3215369

Dostava uto,24.11.

Conrad Electronic

kabel s priključkom

ravni muški konektor

1 St.

3 + PE

okrugli utikač konfekcionirani

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

67,99 €^*

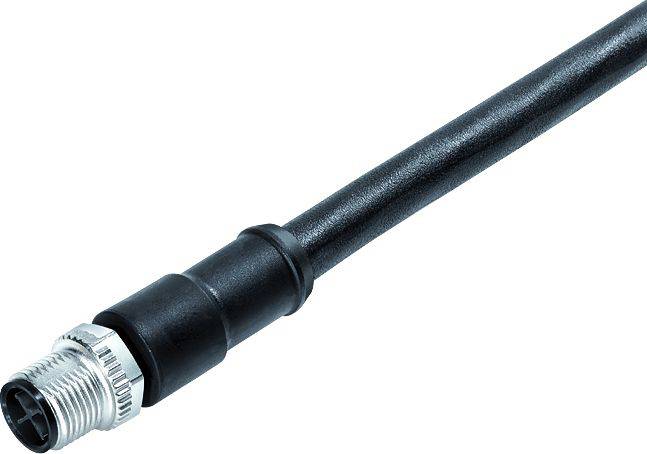

binder 77 0689 0000 50704-0200-20 okrugli utikač konfekcionirani ravni muški konektor Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori): 814 1 St.

Kataloški br.:3215370

Dostava uto,24.11.

Conrad Electronic

kabel s priključkom

ravni muški konektor

1 St.

4 + PE

okrugli utikač konfekcionirani

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

43,99 €^*

binder 77 0689 0000 50704-0500-20 okrugli utikač konfekcionirani ravni muški konektor Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori): 814 1 St.

Kataloški br.:3215371

Dostava uto,01.12.

Conrad Electronic

kabel s priključkom

ravni muški konektor

1 St.

4 + PE

okrugli utikač konfekcionirani

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

75,99 €^*

binder 77 0690 0000 50703-0200-20 okrugli utikač konfekcionirani žženski konektor, ravni Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 814 1 St.

Kataloški br.:3215372

Dostava pet,30.10.

Conrad Electronic

kabel s priključkom

žženski konektor, ravni

1 St.

3 + PE

okrugli utikač konfekcionirani

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

44,99 €^*

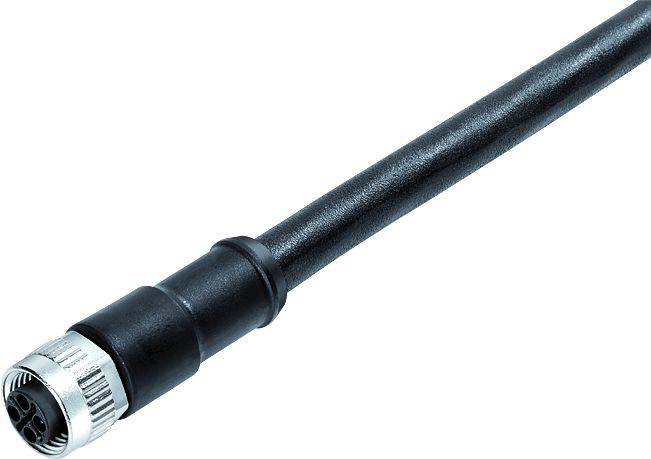

binder 77 0690 0000 50703-0500-20 okrugli utikač konfekcionirani žženski konektor, ravni Ukupan broj polova: 3 + PE Serija (Okrugli utični konektori): 814 1 St.

Kataloški br.:3215373

Dostava uto,24.11.

Conrad Electronic

kabel s priključkom

žženski konektor, ravni

1 St.

3 + PE

okrugli utikač konfekcionirani

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

75,99 €^*

binder 77 0690 0000 50704-0200-20 okrugli utikač konfekcionirani žženski konektor, ravni Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori): 814 1 St.

Kataloški br.:3215374

Dostava uto,01.12.

Conrad Electronic

kabel s priključkom

žženski konektor, ravni

1 St.

4 + PE

okrugli utikač konfekcionirani

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

46,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3215846 binder 99 0690 19 04-20 okrugli konektori žženski konektor, ravni Ukupan broj polova: 4 + PE Serija (Okrugli utični kone

Upute za rad i sigurnost

Upute za rad i sigurnost 3215846 binder 99 0690 19 04-20 okrugli konektori žženski konektor, ravni Ukupan broj polova: 4 + PE Serija (Okrugli utični kone

Opis

Konektori za napajanje koriste se za napajanje AC motora, pogona i motorskih sklopki visokim naponima tijekom duljeg vremenskog razdoblja, ali također i za niskonaponske aplikacije kao što su Ethernet komponente sabirnice polja i mrežni uređaji. To su uglavnom kružni konektori M12, M18 i 7/8 inča, koje kupac može konfigurirati tako da odgovaraju određenom području primjene. Priključci M12 s kodiranjem K i S mogu se koristiti do nazivnog napona od 630 V AC.

Karakteristike:

• 9 serija proizvoda
• Razni sustavi zaključavanja uključujući M12, M18 i 7/8"
• Kodiranje, uključujući M12 - S, -K, -T, -L i -US
• Klasa zaštite od IP20 do IP69K
• 2 do 8 kontakata, uključujući 2+PE, 3+PE i 4+PE
• Zaštićen i zaštićen
• PUR i PVC kućište
• Duljine kabela od 0,5 m do 10 m

Ovaj tekst je strojno preveden.
