Name: binder 99 0603 00 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični k
Brand: binder
SKU: 3215749
Availability: BackOrder

Okrugli crni 5-polni utikač s metalnim prstenom, tipičan za električne spojeve uređaja.

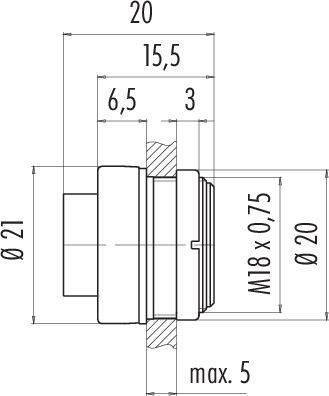

Tehnički nacrt spojnog elementa s dimenzijama u milimetrima. Glavni promjer 21 mm, navoj M18 x 0,75.

Shema električkog utikača sa dva pola, numerirana 1 i 2, na bijeloj pozadini.

1/3

Slika slična

Vrsta proizvoda

utikač s prirubnicom

Konstrukcija

muški konektor za prirubnicu

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

Dostava pet,13.11.

Broj

kom. - zaliha Njemačka

Ukupno (8,49 € / komad)

8,49 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 0603 00 02-20 utikač s prirubnicom muški konektor za prirubnicu Serija (Okrugli utični konektori): 678 Ukupan broj polova: 2 1 St.

Bajonet prirubnica
Broj polova: 2
nezaštićena
lemljenje
IP40

Više informacija

Tehnički podaci

EMC prikladnost: neoklopljen
Izolacijski otpor: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 5 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: I
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Vrsta montaže: montaža na kućište

Tip: 99 0603 00 02

Vrsta proizvoda: utikač s prirubnicom

Konstrukcija: muški konektor za prirubnicu

Ukupan broj polova: 2

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 7 A

Nazivna struja - zaokružena: 7 A

Lokot: Bajonett

Nazivni napon: 250 V

Kontaktni materijal: CuZn

Materijal kućišta: PA

: AWG 18

Proizvođač-br. dijela: 99 0603 00 02-20

Broj polova: 2

Maks. presjek: 0.75 mm²

Područje poprečnog presjeka: 0.75 mm² (max)

RoHS-konforno: Da

: IP40

Serija: 678

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Konstrukcija

Sadržaj

Ukupan broj polova

Vrsta proizvoda

Nazivni napon

binder 99 0603 00 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215749

Dostava pet,13.11.

Conrad Electronic

Ovaj proizvod

7 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

8,49 €^*

binder 99 0601 00 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215741

Dostava sri,28.10.

33 kom. - zaliha NjemačkaConrad Electronic

7 A

ravni muški konektor

1 St.

priključak za kabel

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

8,99 €^*

binder 99 0601 02 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215742

Dostava sri,25.11.

Conrad Electronic

7 A

ravni muški konektor

1 St.

priključak za kabel

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

8,99 €^*

binder 99 0601 70 02-20 kutni utikač ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215743

Dostava sri,25.11.

Conrad Electronic

7 A

ravni muški konektor

1 St.

kutni utikač

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

24,99 €^*

binder 99 0601 72 02-20 kutni utikač ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215744

Dostava sri,25.11.

Conrad Electronic

7 A

ravni muški konektor

1 St.

kutni utikač

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

25,99 €^*

binder 99 0602 00 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215745

Dostava sri,28.10.

72 kom. - zaliha NjemačkaConrad Electronic

7 A

žženski konektor, ravni

1 St.

kabelska kutija

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

10,99 €^*

binder 99 0602 02 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.

Kataloški br.:3215746

Dostava sri,25.11.

Conrad Electronic

7 A

žženski konektor, ravni

1 St.

kabelska kutija

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

12,99 €^*

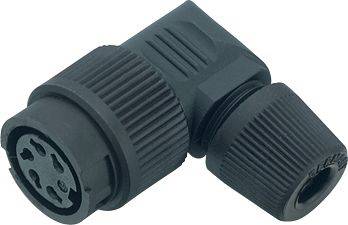

binder 99 0602 70 02-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 678 1 St.
