Name: binder 99 0462 75 19-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 19 Serija (Okrugli utični konektori):
Brand: binder
SKU: 3215730
Availability: BackOrder

Crni, pravokutni utikač s okruglim konektorom i nekoliko rupa, pogodan za elektroničke spojeve.

Tehnički nacrt kutnog priključka. Dimenzije: duljina 32 mm, visina 43,5 mm, navoj M16 x 0,75. Promjer na dva mjesta: 24 mm, 19 mm.

Dijagram okruglog konektorskog priključka s oznakama A-U za pojedinačne pinove. 20 priključnih mjesta u dva koncentrična kruga.

1/3

Slika slična

Vrsta proizvoda

kutna utičnica

Konstrukcija

ženski konektor, kutni

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

Dostava pon,26.10.

15 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (61,99 € / komad)

61,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 0462 75 19-20 kutna utičnica ženski konektor, kutni Serija (Okrugli utični konektori): 723 Ukupan broj polova: 19 1 St.

M16 IP67 kutna utičnica
Broj polova: 19
6,0 - 8,0 mm
nezaštićena
lemljenje
IP67

Tehnički podaci

EMC prikladnost: neoklopljen
Otpor izolacije: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: I
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Prolaz kabela: 6,0 - 8,0 mm
Vrsta montaže: montaža na kabel

Tip: 99 0462 75 19

Vrsta proizvoda: kutna utičnica

Konstrukcija: ženski konektor, kutni

Ukupan broj polova: 19

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 3 A

Nazivna struja - zaokružena: 3 A

Lokot: vijak

Nazivni napon: 60 V

Kontaktni materijal: CuSn

Materijal kućišta: PA

: AWG 24

Proizvođač-br. dijela: 99 0462 75 19-20

Broj polova: 19

Maks. presjek: 0.25 mm²

Područje poprečnog presjeka: 0.25 mm² (max)

RoHS-konforno: Da

: IP67

Serija: 723

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Priključak

Konstrukcija

Ukupan broj polova

Vrsta proizvoda

Nazivni napon

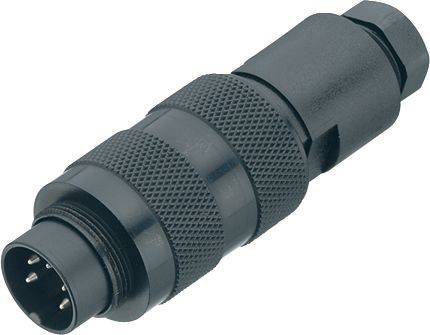

binder 09 0101 19 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

Kataloški br.:3214483

Dostava uto,22.12.2026.

Conrad Electronic

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

34,99 €^*

binder 09 0101 25 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

Kataloški br.:3214484

Dostava uto,22.12.2026.

Conrad Electronic

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

31,99 €^*

binder 09 0101 70 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

Kataloški br.:3214485

Dostava uto,22.12.2026.

Conrad Electronic

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

31,99 €^*

binder 09 0101 79 02-20 priključak za kabel ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

Kataloški br.:3214486

Dostava uto,22.12.2026.

Conrad Electronic

7 A

lemni

ravni muški konektor

priključak za kabel

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

34,99 €^*

binder 09 0102 25 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

Kataloški br.:3214487

Dostava pon,26.10.

20 kom. - zaliha NjemačkaConrad Electronic

7 A

lemni

žženski konektor, ravni

kabelska kutija

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

32,99 €^*

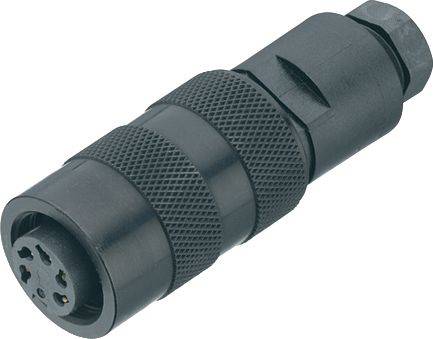

binder 09 0102 70 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

Kataloški br.:3214488

Dostava uto,22.12.2026.

Conrad Electronic

7 A

lemni

žženski konektor, ravni

kabelska kutija

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

32,99 €^*

binder 09 0102 79 02-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

Kataloški br.:3214489

Dostava uto,22.12.2026.

Conrad Electronic

7 A

lemni

žženski konektor, ravni

kabelska kutija

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

34,99 €^*

binder 09 0103 00 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

Kataloški br.:3214490

Dostava čet,12.11.

Conrad Electronic

7 A

lemni

muški konektor za prirubnicu

utikač s prirubnicom

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

13,99 €^*

binder 09 0103 09 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

Kataloški br.:3214491

Dostava čet,12.11.

Conrad Electronic

7 A

lemni

muški konektor za prirubnicu

utikač s prirubnicom

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

16,99 €^*

binder 09 0103 80 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 723 1 St.

Kataloški br.:3214492

Dostava čet,12.11.

Conrad Electronic

7 A

lemni

muški konektor za prirubnicu

utikač s prirubnicom

250 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

15,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3215730 binder 99 0462 75 19-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 19 Serija (Okrugli utični konektori):

Upute za rad i sigurnost

Upute za rad i sigurnost 3215730 binder 99 0462 75 19-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 19 Serija (Okrugli utični konektori):

Opis

Ovih sedam serija minijaturnih kružnih konektora prikladno je za širok raspon primjena zahvaljujući širokom rasponu sustava zaključavanja, rasporeda kontakata, IP ocjena i završetaka. Kupci mogu birati između push-pull, snap-in, bajunetnog i M16 zaključavanja. Ovisno o seriji, konektori s 2 do 24 kontakta dostupni su u izvedbi s kabelom ili prirubnicom. Vrste spajanja uključuju spojeve sa presavanjem, lemljenjem potapanjem, vijčane stezaljke i lemljenje, višežilne žice i lijevane kabele. Kao i svi proizvodi za vezivanje, ovi minijaturni konektori izrađeni su od visokokvalitetnih materijala za dug i pouzdan radni vijek. Mnogi su odobreni od UL i VDE, neki su sukladni ASIG.

Karakteristike:

• Klasa zaštite IP40, IP67, IP67 zaštićeni ili IP68
• 2 do 24-polni
• Ravne i kutne verzije kabela
• Verzije s prirubnicom
• Pozlaćeni ili posrebreni mesingani i brončani kontakti
• 1000 ciklusa parenja i više
• Višestruki sustavi zaključavanja uključujući bajunet, uskočni i M16

Ovaj tekst je strojno preveden.
