Name: binder 99 0409 10 04-20 priključak za kabel ravni muški konektor Ukupan broj polova: 4 Serija (Okrugli utični konektori)
Brand: binder
SKU: 3215699
Availability: BackOrder

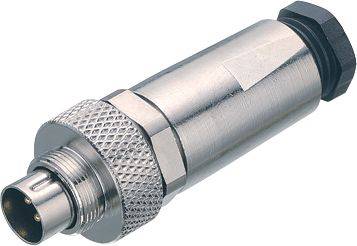

Metalni utikač s rebrasto narezanom matičicom i više utičnih kontakata. Koristi se za industrijske ili elektroničke spojeve.

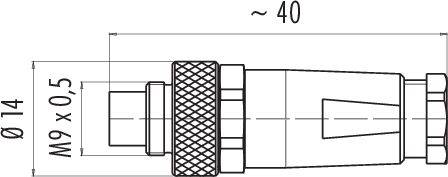

Tehnički nacrt cilindričnog utikača. Dimenzije: promjer 14 mm, duljina oko 40 mm, M9 x 0,5 navoj.

Raspored kontakata okruglog 4-polnog utikača: Kontakti numerirani od 1 do 4 u smjeru kazaljke na satu, počevši dolje desno.

1/3

Slika slična

Vrsta proizvoda

priključak za kabel

Konstrukcija

ravni muški konektor

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

Dostava uto,27.10.

214 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (26,99 € / komad)

26,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 0409 10 04-20 priključak za kabel ravni muški konektor Serija (Okrugli utični konektori): 712 Ukupan broj polova: 4 1 St.

M9 IP67 kabelski konektor
Broj polova: 4
3,5 - 5,0 mm
koji se može zaštititi
lemljenje
IP67

Tehnički podaci

EMC prikladnost: može se zaštititi
Otpor izolacije: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: II
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Materijal za zaključavanje: CuZn (mjed presvučen niklom)
Prolaz kabela: 3,5 - 5,0 mm
Vrsta montaže: montaža na kabel

Tip: 99 0409 10 04

Vrsta proizvoda: priključak za kabel

Konstrukcija: ravni muški konektor

Ukupan broj polova: 4

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 3 A

Nazivna struja - zaokružena: 3 A

Lokot: vijak

Nazivni napon: 125 V

Kontaktni materijal: CuZn

Materijal kućišta: PA

: AWG 24

Proizvođač-br. dijela: 99 0409 10 04-20

Broj polova: 4

Maks. presjek: 0.25 mm²

Područje poprečnog presjeka: 0.25 mm² (max)

RoHS-konforno: Da

: IP67

Serija: 712

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Konstrukcija

Sadržaj

Ukupan broj polova

Vrsta proizvoda

binder 09 0403 00 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214954

Dostava pon,26.10.

Conrad Electronic

4 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

14,99 €^*

binder 09 0403 30 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214955

Dostava uto,01.12.

Conrad Electronic

4 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

25,99 €^*

binder 09 0403 35 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214956

Dostava uto,01.12.

Conrad Electronic

4 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

27,99 €^*

binder 09 0403 80 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214957

Dostava uto,27.10.

42 kom. - zaliha NjemačkaConrad Electronic

4 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

18,99 €^*

binder 09 0403 90 02-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214958

Dostava uto,01.12.

Conrad Electronic

4 A

muški konektor za prirubnicu

1 St.

utikač s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

20,99 €^*

binder 09 0404 00 02-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214959

Dostava uto,27.10.

284 kom. - zaliha NjemačkaConrad Electronic

4 A

žženski konektor, ravni

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

14,99 €^*

binder 09 0404 35 02-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214961

Dostava uto,01.12.

Conrad Electronic

4 A

žženski konektor, ravni

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

25,99 €^*

binder 09 0404 55 02-20 utičnica s prirubnicom ženski konektor, kutni, ženski konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214962

Dostava uto,01.12.

Conrad Electronic

4 A

ženski konektor, kutni

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

36,99 €^*

binder 09 0404 80 02-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214963

Dostava uto,27.10.

290 kom. - zaliha NjemačkaConrad Electronic

4 A

žženski konektor, ravni

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

18,99 €^*

binder 09 0404 90 02-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polova: 2 Serija (Okrugli utični konektori): 712 1 St.

Kataloški br.:3214964

Dostava uto,01.12.

Conrad Electronic

4 A

žženski konektor, ravni

1 St.

utičnica s prirubnicom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3215699 binder 99 0409 10 04-20 priključak za kabel ravni muški konektor Ukupan broj polova: 4 Serija (Okrugli utični konektori)

Upute za rad i sigurnost

Upute za rad i sigurnost 3215699 binder 99 0409 10 04-20 priključak za kabel ravni muški konektor Ukupan broj polova: 4 Serija (Okrugli utični konektori)

Opis

Naši subminijaturni kružni konektori dizajnirani su za mnoge primjene u kojima veličina i integritet signala igraju važnu ulogu. Nudimo modele s zaključavanjem na klik, bajunetu i pritiskom na povlačenje, kao i s zaključavanjem na vijke M9 u dvije različite verzije, s IP40 ili IP67 zaštitom. Konektori su dostupni s dva do osam kontakata, u ravnim ili kutnim verzijama te kao prirubnički konektori. Različiti modeli imaju priključak za lemljenje potapanjem ili lemljenje i dostupni su s lijevanim kabelima različitih duljina. Koristimo visokokvalitetne materijale za proizvodnju naših kružnih spojnica. Kućišta i kontaktna tijela su od PUR-a ili PVC-a, kontakti su od pozlaćene bronce ili pozlaćenog mesinga. Dostupno je sedam različitih serija koje impresioniraju sljedećim prednostima:

• Izbor zaključavanja
• Klasa zaštite IP40 ili IP67
• 2 do 8-polni
• Ravne i kutne verzije
• Do 1000 ciklusa parenja

Ovaj tekst je strojno preveden.
