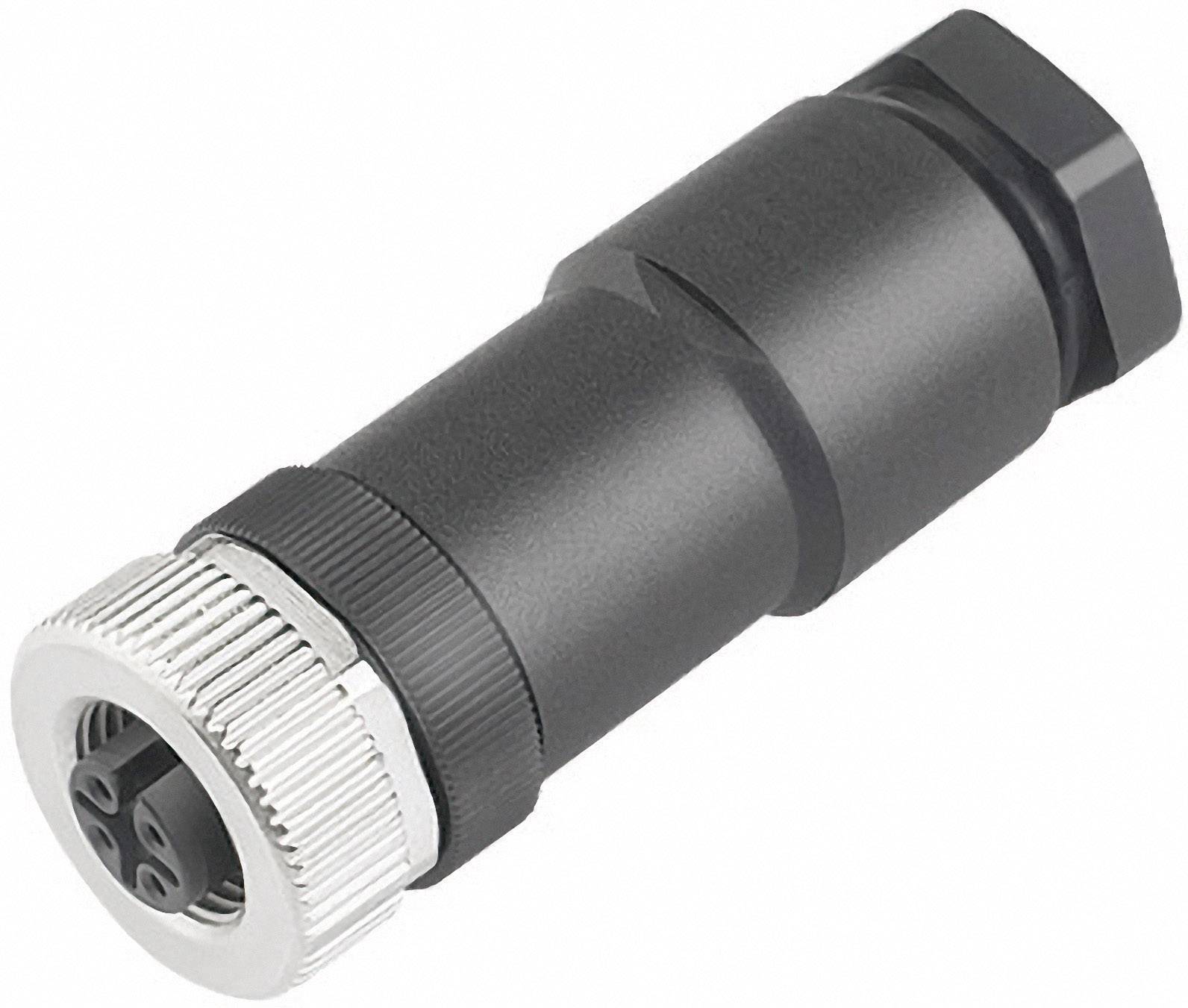

Slika slična
Slika slična
binder 99-019-04 okrugli utikač konektor, ravni Ukupan broj polova: 4 Serija (Okrugli utični konektori): 763 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
okrugli utikač
Konstrukcija
konektor, ravni
Ukupan broj polova
4
Priključak
vijak
Sadržaj
1 St.
Tehnički list (PDF)
Tehnički podaci
- Tip
99-019-04
- Vrsta proizvoda
okrugli utikač
- Konstrukcija
konektor, ravni
- Ukupan broj polova
4
- Priključak
vijak
- Sadržaj
1 St.
- Maks. temperatura
+125 °C
- Nazivna struja
11 A
- Min. temperatura
-40 °C
- Nazivna struja - zaokružena
11 A
- Nazivni napon
300 V
- Kontaktni materijal
Au
- Kabel-Ø do
10 mm
- Promjer kabela od
8 mm
18
- Priključni kut
180°
- Proizvođač-br. dijela
99-019-04
- Područje kabelskog Ø
8 - 10 mm
- Broj polova
4
- Maks. presjek
1.5 mm²
- Područje poprečnog presjeka
1.5 mm² (max)
IP67
- Serija
763
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 567868 binder 99-019-04 okrugli utikač konektor, ravni Ukupan broj polova: 4 Serija (Okrugli utični konektori): 763 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 567868 binder 99-019-04 okrugli utikač konektor, ravni Ukupan broj polova: 4 Serija (Okrugli utični konektori): 763 1 St.
Opis
Do sada nije bilo moguće spojiti energetske kabele na M12 konektore koji su spremni za montažu jer su terminali projektirani samo do 0,75 mm², a izlazni kabel završava na 8 mm. Nove verzije mogu se pričvrstiti žičanim krajevima do 1,5 mm², a promjer kabela se može zabrtviti do 10 mm. To omogućuje prijenos 8 A po kontaktu na temperaturi okoline 40 ° C. Da bi se smanjila otpornost na kontakt i gubitak topline, kontakti su konstruirani s Au površinom. Konektori su kompatibilni s utikačima sa svim 4- i 5-polnim izvedbama u A-kodiranju prema DIN EN61076-2-101.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- M12 snažan konektor, serija 763 broj polova: 4 kabelska utičnica 8 A 99-019-04 Binder 1 kom.
