Kupi binder 99 0162 12 14-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 14 Serija (Okrugli utični konektori):

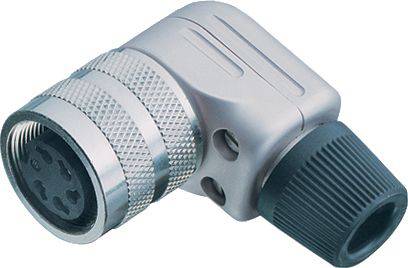

Metalni utikač s zakrivućenim kućištem i narebranom plastičnom ručkom, pogodan za industrijske povezivanje.

Slika slična

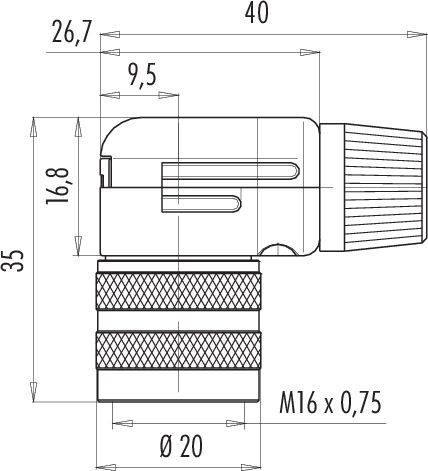

Tehnički nacrt utikača, pogled sa strane, s detaljnim mjerama: ukupna duljina 40 mm, promjer donje strane 20 mm, navoj M16 x 0,75.

Dijagram priključka s devet pins-ova, gdje su slova G, R, E, S, O, J, T, N i C pridružena pojedinom pin-u.

1/3

Slika slična

Vrsta proizvoda

kutna utičnica

Konstrukcija

ženski konektor, kutni

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

Dostava sri, 14.10.

270 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (42,99 € / komad)

42,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 99 0162 12 14-20 kutna utičnica ženski konektor, kutni Serija (Okrugli utični konektori): 682 Ukupan broj polova: 14 1 St.

M16 IP40 kutna utičnica
Broj polova: 14
6,0 - 8,0 mm
koji se može zaštititi
lemljenje
IP40

Tehnički podaci

EMC prikladnost: može se zaštititi
Izolacijski otpor: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: I
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Prolaz kabela: 6,0 - 8,0 mm
Vrsta montaže: montaža na kabel

Tip: 99 0162 12 14

Vrsta proizvoda: kutna utičnica

Konstrukcija: ženski konektor, kutni

Ukupan broj polova: 14

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 3 A

Nazivna struja - zaokružena: 3 A

Lokot: vijak

Nazivni napon: 60 V

Kontaktni materijal: CuSn

Materijal kućišta: cink lijevani niklovani

: AWG 24

Proizvođač-br. dijela: 99 0162 12 14-20

Broj polova: 14

Maks. presjek: 0.25 mm²

Područje poprečnog presjeka: 0.25 mm² (max)

RoHS-konforno: Da

: IP40

Serija: 682

Varijante(Sve stavke su sa PDV-om, plus dostava)

Tip

Nazivna struja - zaokružena

Konstrukcija

Ukupan broj polova

Vrsta proizvoda

Nazivni napon

binder 09 0133 70 02-20 kutni utikač kutni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 682 1 St.

Kataloški br.:3214654

09 0133 70 02

7 A

kutni muški konektor

kutni utikač

250 V

binder 09 0133 72 02-20 kutni utikač kutni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 682 1 St.

Kataloški br.:3214655

09 0133 72 02

7 A

kutni muški konektor

kutni utikač

250 V

binder 09 0133 78 02-20 kutni utikač kutni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 682 1 St.

Kataloški br.:3214656

09 0133 78 02

7 A

kutni muški konektor

kutni utikač

250 V

binder 09 0133 79 02-20 kutni utikač kutni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 682 1 St.

Kataloški br.:3214657

09 0133 79 02

7 A

kutni muški konektor

kutni utikač

250 V

binder 09 0134 70 02-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 682 1 St.

Kataloški br.:3214658

09 0134 70 02

7 A

ženski konektor, kutni

kutna utičnica

250 V

binder 09 0134 72 02-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 682 1 St.

Kataloški br.:3214659

09 0134 72 02

7 A

ženski konektor, kutni

kutna utičnica

250 V

binder 09 0135 72 03-20 kutni utikač kutni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori): 682 1 St.

Kataloški br.:3214660

09 0135 72 03

7 A

kutni muški konektor

kutni utikač

250 V

binder 09 0135 78 03-20 kutni utikač kutni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori): 682 1 St.

Kataloški br.:3214661

09 0135 78 03

7 A

kutni muški konektor

kutni utikač

250 V

binder 09 0135 79 03-20 kutni utikač kutni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori): 682 1 St.

Kataloški br.:3214662

09 0135 79 03

7 A

kutni muški konektor

kutni utikač

250 V

binder 09 0136 72 03-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 3 Serija (Okrugli utični konektori): 682 1 St.

Kataloški br.:3214663

09 0136 72 03

7 A

ženski konektor, kutni

kutna utičnica

250 V

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3215622 binder 99 0162 12 14-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 14 Serija (Okrugli utični konektori):

Upute za rad i sigurnost

Upute za rad i sigurnost 3215622 binder 99 0162 12 14-20 kutna utičnica ženski konektor, kutni Ukupan broj polova: 14 Serija (Okrugli utični konektori):

Opis

Ovih sedam serija minijaturnih kružnih konektora prikladno je za širok raspon primjena zahvaljujući širokom rasponu sustava zaključavanja, rasporeda kontakata, IP ocjena i završetaka. Kupci mogu birati između push-pull, snap-in, bajunetnog i M16 zaključavanja. Ovisno o seriji, konektori s 2 do 24 kontakta dostupni su u izvedbi s kabelom ili prirubnicom. Vrste spajanja uključuju spojeve sa presavanjem, lemljenjem potapanjem, vijčane stezaljke i lemljenje, višežilne žice i lijevane kabele. Kao i svi proizvodi za vezivanje, ovi minijaturni konektori izrađeni su od visokokvalitetnih materijala za dug i pouzdan radni vijek. Mnogi su odobreni od UL i VDE, neki su sukladni ASIG.

Karakteristike:

• Klasa zaštite IP40, IP67, IP67 zaštićeni ili IP68
• 2 do 24-polni
• Ravne i kutne verzije kabela
• Verzije s prirubnicom
• Pozlaćeni ili posrebreni mesingani i brončani kontakti
• 1000 ciklusa parenja i više
• Višestruki sustavi zaključavanja uključujući bajunet, uskočni i M16

Ovaj tekst je strojno preveden.
