Kupi binder 79 1426 15 08-20 okrugli utikač konfekcionirani žženski konektor, ravni Ukupan broj polova: 8 Serija (Okrugli uti

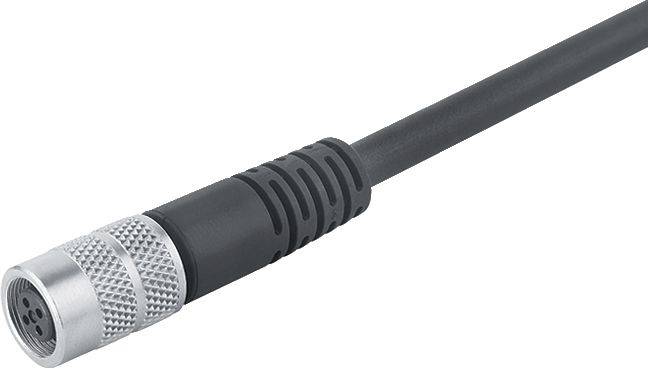

Crni kabel s okruglim metalnim utikačem, pogodan za elektroničke spojeve i prijenos signala.

Slika slična

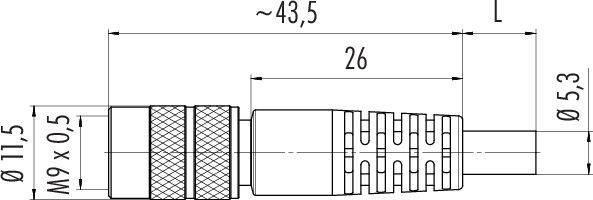

Tehnički nacrt cilindričnog konektora s dimenzijama: duljina 43,5 mm, promjer 11,5 mm, navoj M9 x 0,5 mm.

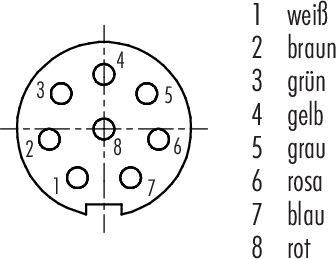

Dijagram konektora s osam pinova, numeriranih od 1 do 8. Svaki pin ima dodijeljenu boju: 1 bijela, 2 smeđa, 3 zelena, 4 žuta, 5 siva, 6 ružičasta, 7 plava, 8 crvena.

1/3

Slika slična

Vrsta proizvoda

okrugli utikač konfekcionirani

Konstrukcija

žženski konektor, ravni

Ukupan broj polova

Priključak

kabel s priključkom

Sadržaj

1 St.

Tehnički list (PDF)

Dostava pet, 23.10.

84 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (91,99 € / komad)

91,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 79 1426 15 08-20 okrugli utikač konfekcionirani žženski konektor, ravni Serija (Okrugli utični konektori): 702 Ukupan broj polova: 8 1 St.

M9 IP67 kabelska utičnica
Broj polova: 8
zaštićen
oblikovan na kabelu
IP67
ČISTO crna
8 x 0,14 mm²

Tehnički podaci

EMC prikladnost: oklopljen
Izolacijski otpor: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: II
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Materijal za zaključavanje: CuZn (mjed presvučen niklom)
Izolacijska žica: PVC
Presjek kabela: 8 x 0,14 mm²
Radijus savijanja kabela: 405 mm
Polumjer savijanja fiksnog kabela: 80 mm
Bez halogena: Ne
Vrsta montaže: montaža na kabel

Tip: 79 1426 15 08

Vrsta proizvoda: okrugli utikač konfekcionirani

Konstrukcija: žženski konektor, ravni

Ukupan broj polova: 8

Priključak: kabel s priključkom

Boja: crna

Sadržaj: 1 St.

Maks. temperatura: 80 °C

Nazivna struja: 1 A

Min. temperatura: -25 °C

Nazivna struja - zaokružena: 1 A

Lokot: vijak

Nazivni napon: 125 V

Kontaktni materijal: CuSn

Materijal kućišta: PUR

: AWG 26

Proizvođač-br. dijela: 79 1426 15 08-20

Broj polova: 8

Maks. presjek: 0.14 mm²

Područje poprečnog presjeka: 0.14 mm² (max)

RoHS-konforno: Da

: IP67

Serija: 702

Varijante(Sve stavke su sa PDV-om, plus dostava)

Nazivna struja - zaokružena

Konstrukcija

Sadržaj

Ukupan broj polova

binder 79 1401 12 02-20 okrugli utikač konfekcionirani ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215426

4 A

ravni muški konektor

1 St.

binder 79 1401 15 02-20 okrugli utikač konfekcionirani ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215427

4 A

ravni muški konektor

1 St.

binder 79 1401 72 02-20 okrugli utikač konfekcionirani kutni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215428

4 A

kutni muški konektor

1 St.

binder 79 1401 75 02-20 okrugli utikač konfekcionirani kutni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215429

4 A

kutni muški konektor

1 St.

binder 79 1402 12 02-20 okrugli utikač konfekcionirani žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215430

4 A

žženski konektor, ravni

1 St.

binder 79 1402 15 02-20 okrugli utikač konfekcionirani žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215431

4 A

žženski konektor, ravni

1 St.

binder 79 1402 72 02-20 okrugli utikač konfekcionirani ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215432

4 A

ženski konektor, kutni

1 St.

binder 79 1402 75 02-20 okrugli utikač konfekcionirani ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215433

4 A

ženski konektor, kutni

1 St.

binder 79 1405 12 03-20 okrugli utikač konfekcionirani ravni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215434

4 A

ravni muški konektor

1 St.

binder 79 1405 72 03-20 okrugli utikač konfekcionirani kutni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215435

4 A

kutni muški konektor

1 St.

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3215458 binder 79 1426 15 08-20 okrugli utikač konfekcionirani žženski konektor, ravni Ukupan broj polova: 8 Serija (Okrugli uti

Opis

Naši subminijaturni kružni konektori dizajnirani su za mnoge primjene u kojima veličina i integritet signala igraju važnu ulogu. Nudimo modele s zaključavanjem na klik, bajunet i push-pull, kao i s M9 vijčanim zaključavanjem u dvije različite verzije, s IP40 ili IP67 zaštitom. Konektori su dostupni s dva do osam kontakata, u ravnim ili kutnim verzijama te kao prirubnički konektori. Različiti modeli imaju priključak za lemljenje potapanjem ili lemljenje i dostupni su s lijevanim kabelima različitih duljina. Koristimo visokokvalitetne materijale za proizvodnju naših kružnih spojnica. Kućišta i kontaktna tijela su od PUR-a ili PVC-a, kontakti su od pozlaćene bronce ili pozlaćenog mesinga. Dostupno je sedam različitih serija koje impresioniraju sljedećim prednostima:

• Izbor zaključavanja
• Klasa zaštite IP40 ili IP67
• 2 do 8-polni
• Ravne i kutne verzije
• Do 1000 ciklusa parenja
