Kupi binder 79 1402 72 02-20 okrugli utikač konfekcionirani ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utič

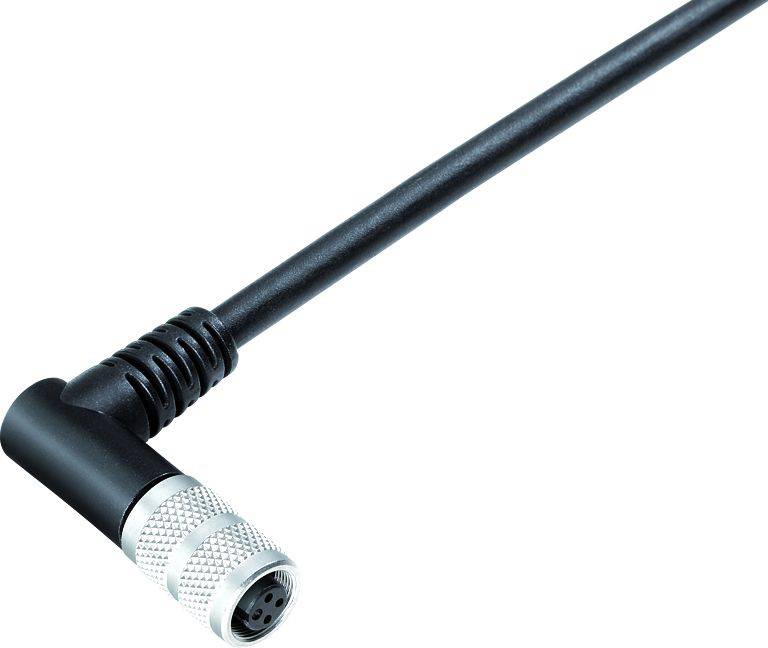

Kutni utikač s kabelom, pogodan za električne spojeve. Utikač ima crno kućište i srebrni priključak.

Slika slična

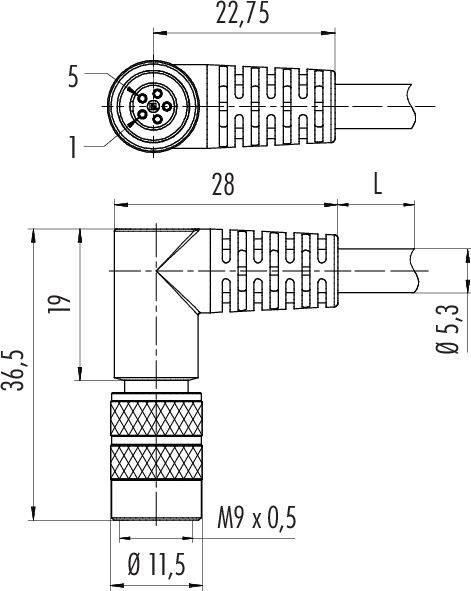

Tehnički nacrt kutnog konektora s M9 navojem. Dimenzije: 22,75 mm duljina, 36,5 mm visina, Ø11,5 mm utikač.

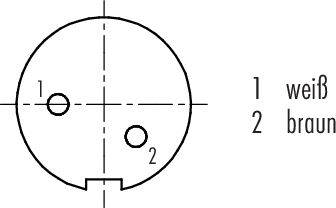

Tehnički nacrt utikača: Okruglog oblika s dva kontaktna points. Oznake: '1 bijela' i '2 smeđa' s desne strane.

1/3

Slika slična

Vrsta proizvoda

okrugli utikač konfekcionirani

Konstrukcija

ženski konektor, kutni

Ukupan broj polova

Priključak

kabel s priključkom

Sadržaj

1 St.

Tehnički list (PDF)

Dostava čet, 15.10.

148 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (44,99 € / komad)

44,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 79 1402 72 02-20 okrugli utikač konfekcionirani ženski konektor, kutni Serija (Okrugli utični konektori): 702 Ukupan broj polova: 2 1 St.

M9 IP67 kutna utičnica
Broj polova: 2
zaštićen
oblikovan na kabelu
IP67
ČISTO crna
5 x 0,25 mm²

Tehnički podaci

EMC prikladnost: oklopljen
Otpor izolacije: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: II
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Materijal za zaključavanje: CuZn (mjed presvučen niklom)
Izolacijska žica: PP
Presjek kabela: 5 x 0,25 mm²
Brzina putovanja: na 5m horizontalne udaljenosti. -> 200 m/min
Polumjer savijanja pomaknutog kabela: ≥ 10 x Ø
Polumjer savijanja fiksnog kabela: ≥ 5 x Ø
Bez halogena: Da
Vrsta montaže: montaža na kabel

Tip: 79 1402 72 02

Vrsta proizvoda: okrugli utikač konfekcionirani

Konstrukcija: ženski konektor, kutni

Ukupan broj polova: 2

Priključak: kabel s priključkom

Boja: crna

Sadržaj: 1 St.

Maks. temperatura: 90 °C

Nazivna struja: 4 A

Min. temperatura: -50 °C

Nazivna struja - zaokružena: 4 A

Lokot: vijak

Nazivni napon: 125 V

Kontaktni materijal: CuSn

Materijal kućišta: PUR

: AWG 24

Proizvođač-br. dijela: 79 1402 72 02-20

Broj polova: 2

Maks. presjek: 0.25 mm²

Područje poprečnog presjeka: 0.25 mm² (max)

RoHS-konforno: Da

: IP67

Serija: 702

Varijante(Sve stavke su sa PDV-om, plus dostava)

Tip

Nazivna struja - zaokružena

Konstrukcija

Sadržaj

Ukupan broj polova

binder 79 1402 72 02-20 okrugli utikač konfekcionirani ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215432

Ovaj proizvod

79 1402 72 02

4 A

ženski konektor, kutni

1 St.

binder 79 1401 12 02-20 okrugli utikač konfekcionirani ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215426

79 1401 12 02

4 A

ravni muški konektor

1 St.

binder 79 1401 15 02-20 okrugli utikač konfekcionirani ravni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215427

79 1401 15 02

4 A

ravni muški konektor

1 St.

binder 79 1401 72 02-20 okrugli utikač konfekcionirani kutni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215428

79 1401 72 02

4 A

kutni muški konektor

1 St.

binder 79 1401 75 02-20 okrugli utikač konfekcionirani kutni muški konektor Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215429

79 1401 75 02

4 A

kutni muški konektor

1 St.

binder 79 1402 12 02-20 okrugli utikač konfekcionirani žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215430

79 1402 12 02

4 A

žženski konektor, ravni

1 St.

binder 79 1402 15 02-20 okrugli utikač konfekcionirani žženski konektor, ravni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215431

79 1402 15 02

4 A

žženski konektor, ravni

1 St.

binder 79 1402 75 02-20 okrugli utikač konfekcionirani ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215433

79 1402 75 02

4 A

ženski konektor, kutni

1 St.

binder 79 1405 12 03-20 okrugli utikač konfekcionirani ravni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215434

79 1405 12 03

4 A

ravni muški konektor

1 St.

binder 79 1405 72 03-20 okrugli utikač konfekcionirani kutni muški konektor Ukupan broj polova: 3 Serija (Okrugli utični konektori): 702 1 St.

Kataloški br.:3215435

79 1405 72 03

4 A

kutni muški konektor

1 St.

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3215432 binder 79 1402 72 02-20 okrugli utikač konfekcionirani ženski konektor, kutni Ukupan broj polova: 2 Serija (Okrugli utič

Opis

Naši subminijaturni kružni konektori dizajnirani su za mnoge primjene u kojima veličina i integritet signala igraju važnu ulogu. Nudimo modele s zaključavanjem na klik, bajunetu i pritiskom na povlačenje, kao i s zaključavanjem na vijke M9 u dvije različite verzije, s IP40 ili IP67 zaštitom. Konektori su dostupni s dva do osam kontakata, u ravnim ili kutnim verzijama te kao prirubnički konektori. Različiti modeli imaju priključak za lemljenje potapanjem ili lemljenje i dostupni su s lijevanim kabelima različitih duljina. Koristimo visokokvalitetne materijale za proizvodnju naših kružnih spojnica. Kućišta i kontaktna tijela izrađena su od PUR-a ili PVC-a, kontakti su od pozlaćene bronce ili pozlaćenog mesinga. Dostupno je sedam različitih serija koje impresioniraju sljedećim prednostima:

• Izbor zaključavanja
• Klasa zaštite IP40 ili IP67
• 2 do 8-polni
• Ravne i kutne verzije
• Do 1000 ciklusa parenja

Ovaj tekst je strojno preveden.
