Name: binder 77 3505 0000 20708-0500-20 utični konektor za senzor/aktivator, konfekcionirani M8 ravni muški konektor 5 m Broj
Brand: binder
SKU: 3217709
Availability: BackOrder

Pojedinačni kabel s srebrnim priključkom, pogodan za elektroničke spojeve, na neutralnoj pozadini.

Tehnički nacrt cilindričnog dijela s mjerama: duljina 26 mm, promjer 10,8 mm, navoj M8 x 1, širina ključa 9 mm.

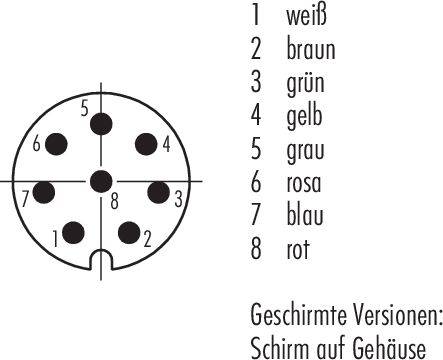

Dijagram 8-polnog utikača s oznakama boja kabela: 1 bijela, 2 smeđa, 3 zelena, 4 žuta, 5 siva, 6 ružičasta, 7 plava, 8 crvena. Napomena: Zaštićene verzije: oklop na kućištu.

1/3

Slika slična

Vrsta proizvoda

utični konektor za senzor/aktivator, konfekcionirani

Konstrukcija

ravni muški konektor

Priključna strana A

Broj polova

Duljina kabela

5 m

Tehnički list (PDF)

Dostava uto,24.11.

Broj

kom. - zaliha Njemačka

Ukupno (79,99 € / komad)

79,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 77 3505 0000 20708-0500-20 utični konektor za senzor/aktivator, konfekcionirani M8 ravni muški konektor 5 m Broj polova: 8 1 St.

M8 kabelski konektor
Broj polova: 8
zaštićen
oblikovan na kabelu
IP67
Na popisu UL
PVC siva
8 x 0,25 mm²

Tehnički podaci

EMC prikladnost: oklopljen
Otpor izolacije:> 10⁸ Ω
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: II
Prenaponska kategorija: III
Stupanj onečišćenja: 3
Materijal kontaktnog tijela: PUR
Materijal za zaključavanje: CuZn (mjed presvučen niklom)
Izolacijska žica: PVC
Presjek kabela: 8 x 0,25 mm²
Brzina kretanja: 200 m/min
Polumjer savijanja pomaknutog kabela: ≥ 10 x Ø
Polumjer savijanja fiksnog kabela: ≥ 5 x Ø
Bez halogena: Ne
Vrsta montaže: montaža na kabel

Tip: 77 3505 0000 20708-0500

Vrsta proizvoda: utični konektor za senzor/aktivator, konfekcionirani

Konstrukcija: ravni muški konektor

Priključna strana A: M8

Broj polova: 8

Duljina kabela: 5 m

Materijal plašta: PVC

Nazivni napon: 30 V

Nazivna struja: 1.5 A

Nazivna struja - zaokružena: 1.5 A

Poprečni presjek priključka (maks.): 0.25 mm²

Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje): 0.25 mm²

Priključak: kabel s priključkom

Boja: siva

Tip navoja, strana za priključivanje: M8

Vrsta navoja, kabelski priključak i montaža: M8

Kontaktni materijal: CuZn

Površina kontakta: Au (zlato)

: IP67

Posebne značajke: oklopljen

Min. temperatura: -40 °C

Maks. temperatura: 105 °C

Vrsta zatvaranja: navojno

Proizvođač-br. dijela: 77 3505 0000 20708-0500-20

Sadržaj: 1 St.

Promjer: 6.8 mm

RoHS-konforno: Da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Konstrukcija

Vrsta zatvaranja

Broj polova

Nazivni napon

Tip navoja, strana za priključivanje

binder 09 3389 00 04-20 utični konektor za senzor/aktivator, nekonfekcionirani M8 ravni muški konektor Broj polova: 4 1 St.

Kataloški br.:3216634

Dostava pon,26.10.

18 kom. - zaliha NjemačkaConrad Electronic

4 A

ravni muški konektor

zaskočno

60 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

5,49 €^*

binder 09 3411 00 03-20 utični konektor za senzor/aktivator, nekonfekcionirani M8 ravni muški konektor Broj polova: 3 1 St. Piece

Kataloški br.:3216635

Dostava uto,17.11.

Conrad Electronic

4 A

ravni muški konektor

zaskočno

60 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4,49 €^*

binder 09 3411 40 03-20 utični konektor za senzor/aktivator, nekonfekcionirani M8 ravni muški konektor Broj polova: 3 1 St. Piece

Kataloški br.:3216636

Dostava čet,03.12.

Conrad Electronic

4 A

ravni muški konektor

zaskočno

10 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

5,49 €^*

binder 70 3420 005 04-20 utični konektor za senzor/aktivator, nekonfekcionirani žženski konektor, ravni 0.5 m Broj polova: 4 1 St.

Kataloški br.:3216659

Dostava uto,24.11.

Conrad Electronic

4 A

žženski konektor, ravni

navojno

30 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

39,99 €^*

binder 70 3421 005 04-20 utični konektor za senzor/aktivator, nekonfekcionirani M8 muški konektor za prirubnicu 0.5 m Broj polova: 4 1 St.

Kataloški br.:3216660

Dostava pon,26.10.

1 kom. - zaliha NjemačkaConrad Electronic

4 A

muški konektor za prirubnicu

navojno

30 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

38,99 €^*

binder 76 6018 0111 00003-0200-20 utični konektor za senzor/aktivator, nekonfekcionirani M8 žženski konektor, ravni Broj polova: 3 1 St.

Kataloški br.:3216850

Dostava pon,26.10.

80 kom. - zaliha NjemačkaConrad Electronic

4 A

žženski konektor, ravni

zaskočno

60 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

17,99 €^*

binder 76 6018 0111 00004-0200-20 utični konektor za senzor/aktivator, nekonfekcionirani M8 žženski konektor, ravni Broj polova: 4 1 St.

Kataloški br.:3216851

Dostava uto,19.01.2027.

Conrad Electronic

4 A

žženski konektor, ravni

zaskočno

60 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

19,99 €^*

binder 76 6018 0111 00006-0200-20 utični konektor za senzor/aktivator, nekonfekcionirani M8 žženski konektor, ravni Broj polova: 6 1 St.

Kataloški br.:3216852

Dostava pon,11.01.2027.

Conrad Electronic

1.5 A

žženski konektor, ravni

navojno

30 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

31,99 €^*

binder 76 6018 0111 00008-0200-20 utični konektor za senzor/aktivator, nekonfekcionirani M8 žženski konektor, ravni Broj polova: 8 1 St.

Kataloški br.:3216853

Dostava pon,11.01.2027.

Conrad Electronic

1.5 A

žženski konektor, ravni

navojno

30 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

40,99 €^*

binder 76 6019 0111 00003-0200-20 utični konektor za senzor/aktivator, nekonfekcionirani M8 muški konektor za prirubnicu Broj polova: 3 1 St.

Kataloški br.:3216854

Dostava pon,11.01.2027.

Conrad Electronic

4 A

muški konektor za prirubnicu

zaskočno

60 V

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

15,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3217709 binder 77 3505 0000 20708-0500-20 utični konektor za senzor/aktivator, konfekcionirani M8 ravni muški konektor 5 m Broj

Upute za rad i sigurnost

Upute za rad i sigurnost 3217709 binder 77 3505 0000 20708-0500-20 utični konektor za senzor/aktivator, konfekcionirani M8 ravni muški konektor 5 m Broj

Opis

Ovi sustavi konektora nude savršeno rješenje za senzore i aktuatore u mnogim industrijama. Nudimo konektore u rasponu od IP40 do IP69K, mnogi s UL, VDE i Ecolab odobrenjima, kao i FDA kompatibilne modele. Korisnici mogu naručiti kružne konektore s 2 do 12 kontakata i različitim opcijama završetka uključujući lemljenje, savijanje, lemljenje potapanjem, kabelske i višestruke završetke. Konektori s M5, M8 i M12 vijčanim zaključavanjem dostupni su ravni i kutni, kao i verzije s prirubnicom. Osim duo utikača i dvostrukih razdjelnika, dostupan je i veliki izbor spojnih kabela.

Karakteristike:

• 2 do 12-polni
• IP40 do IP69K
• Zatvaranje vijcima
• Jednostavna montaža
• UL, VDE i Ecolab odobreni
• Spojni vodovi
• Verzije sukladne FDA

Ovaj tekst je strojno preveden.
