Name: binder 77 3434 3429 20004-0300-20 utični konektor za senzor/aktivator, konfekcionirani ravni muški konektor, ženski kone
Brand: binder
SKU: 3217457
Availability: BackOrder

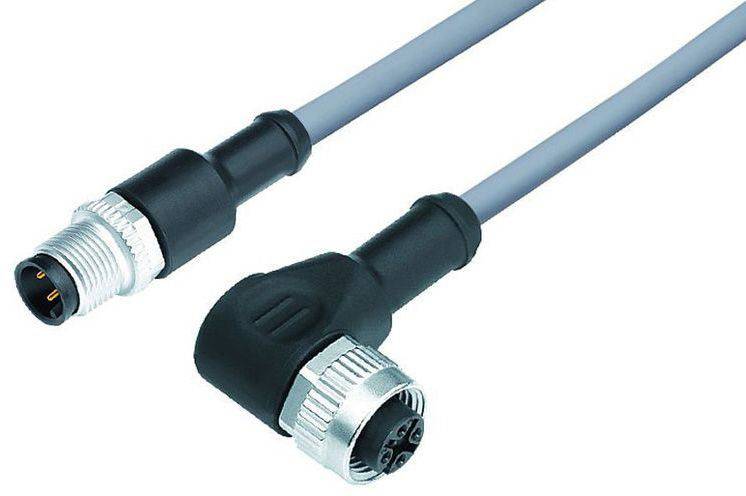

Dva industrijska konektora s kabelom: jedan ravan, drugi pod pravim kutom. Koriste se za spajanje uređaja.

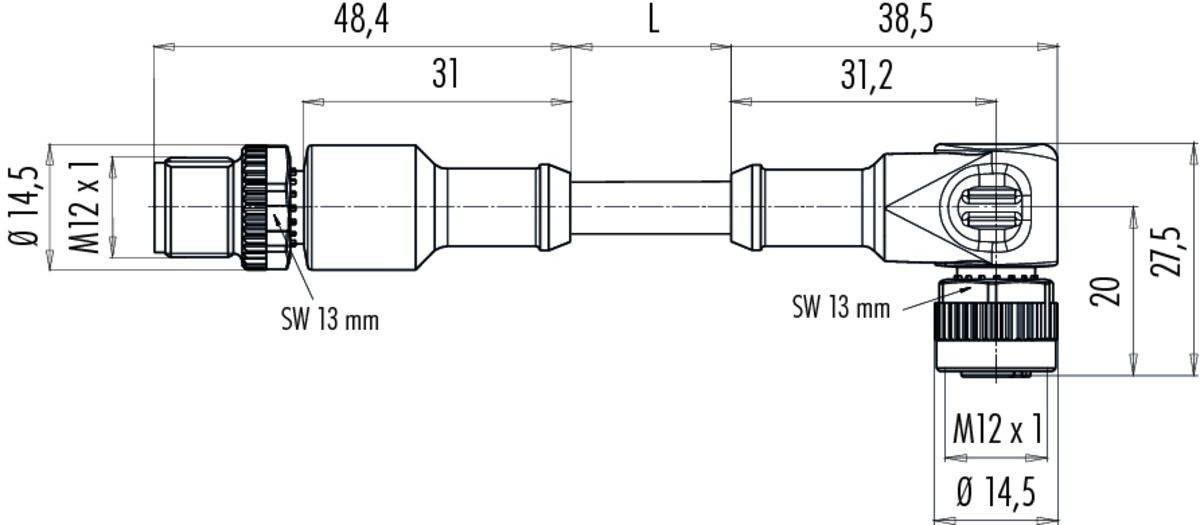

Tehnički nacrt konektora s mjerama: ukupna duljina 'L', promjer 'ø 14,5 mm', navoj 'M12 x 1'.

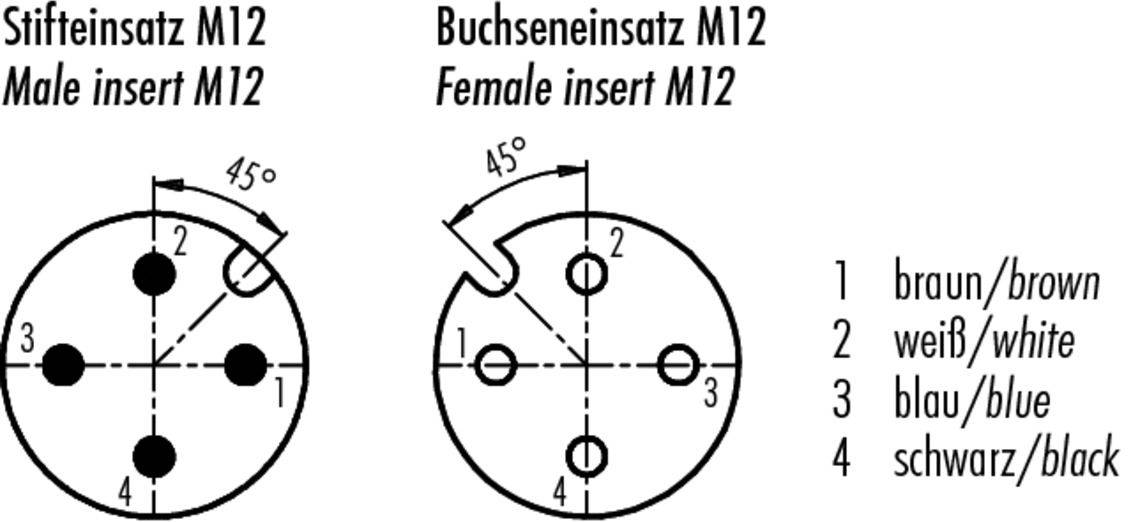

'Umetak utičnice M12' prikazuje okrugli, 45° zaokrenuti četveropolarni utični spoj. 'Umetak utičnice M12' prikazuje odgovarajući komplementarni dio s istim rasporedom. Kodiranje boja: 1 smeđa, 2 bijela, 3 plava, 4 crna.

1/3

Slika slična

Vrsta proizvoda

utični konektor za senzor/aktivator, konfekcionirani

Konstrukcija

ravni muški konektor

ženski konektor, kutni

Priključna strana A

M12

Priključna strana B

M12

Broj polova

Tehnički list (PDF)

Dostava uto,27.10.

20 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (34,99 € / komad)

34,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 77 3434 3429 20004-0300-20 utični konektor za senzor/aktivator, konfekcionirani ravni muški konektor, ženski konektor, kutni 3 m Broj polova: 4 1 St.

M12-A spojni kabel kabelski konektor - kutna utičnica
Broj polova: 4
nezaštićena
oblikovan na kabelu
IP68/IP69K
Na popisu UL
PVC siva
4 x 0,34 mm²

Tehnički podaci

EMC prikladnost: neoklopljen
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: II
Prenaponska kategorija: II
Stupanj onečišćenja: 3
Materijal kontaktnog tijela: PUR
Izolacijska žica: PVC
Presjek kabela: 4 x 0,34 mm²
Brzina putovanja: ≤ 200 m/min (5 m vodoravna udaljenost)
Polumjer savijanja pomaknutog kabela: ≥ 10 x Ø
Polumjer savijanja fiksnog kabela: ≥ 5 x Ø
Vrsta montaže: montaža na kabel

Tip: 77 3434 3429 20004-0300

Vrsta proizvoda: utični konektor za senzor/aktivator, konfekcionirani

Konstrukcija: ravni muški konektor
ženski konektor, kutni

Priključna strana A: M12

Priključna strana B: M12

Broj polova: 4

Duljina kabela: 3 m

Materijal plašta: PVC

Nazivni napon: 250 V

Nazivna struja: 4 A

Nazivna struja - zaokružena: 4 A

Poprečni presjek priključka (maks.): 0.34 mm²

Priključak: kabel s priključkom

Boja: siva

Kodiranje: A

Kontaktni materijal: CuZn

Površina kontakta: Au (zlato)

: IP68/IP69K

Min. temperatura: -40 °C

Maks. temperatura: 105 °C

Vrsta zatvaranja: navojno

Proizvođač-br. dijela: 77 3434 3429 20004-0300-20

Sadržaj: 1 St.

Promjer: 4.8 mm

Varijante(Sve stavke su s uklj. PDV-om)

Priključna strana B

Nazivna struja - zaokružena

Konstrukcija

Broj polova

Nazivni napon

Duljina kabela

Tip navoja, strana za priključivanje

binder 77 3430 3429 50003-0030-20 utični konektor za senzor/aktivator, konfekcionirani M12 žženski konektor, ravni, ravni muški konektor 0.3 m Broj polova: 3 1 St.

Kataloški br.:3217340

Dostava sri,25.11.

Conrad Electronic

M12

4 A

žženski konektor, ravni

250 V

0.3 m

M12

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

27,99 €^*

binder 77 3430 3429 50003-0060-20 utični konektor za senzor/aktivator, konfekcionirani M12 žženski konektor, ravni, ravni muški konektor 0.6 m Broj polova: 3 1 St.

Kataloški br.:3217341

Dostava sri,25.11.

Conrad Electronic

M12

4 A

žženski konektor, ravni

250 V

0.6 m

M12

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

28,99 €^*

binder 77 3430 3429 50003-0100-20 utični konektor za senzor/aktivator, konfekcionirani M12 žženski konektor, ravni, ravni muški konektor 1 m Broj polova: 3 1 St.

Kataloški br.:3217342

Dostava sri,09.12.

Conrad Electronic

M12

4 A

žženski konektor, ravni

250 V

1 m

M12

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

25,99 €^*

binder 77 3430 3429 50003-0200-20 utični konektor za senzor/aktivator, konfekcionirani M12 žženski konektor, ravni, ravni muški konektor 2 m Broj polova: 3 1 St.

Kataloški br.:3217343

Dostava sri,25.11.

Conrad Electronic

M12

4 A

žženski konektor, ravni

250 V

2 m

M12

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

27,99 €^*

binder 77 3430 3429 50003-0300-20 utični konektor za senzor/aktivator, konfekcionirani M12 žženski konektor, ravni, ravni muški konektor 3 m Broj polova: 3 1 St.

Kataloški br.:3217344

Dostava sri,25.11.

Conrad Electronic

M12

4 A

žženski konektor, ravni

250 V

3 m

M12

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

32,99 €^*

binder 77 3430 3429 50003-0500-20 utični konektor za senzor/aktivator, konfekcionirani M12 žženski konektor, ravni, ravni muški konektor 5 m Broj polova: 3 1 St.

Kataloški br.:3217345

Dostava sri,25.11.

Conrad Electronic

M12

4 A

žženski konektor, ravni

250 V

5 m

M12

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

34,99 €^*

binder 77 3430 3429 50003-1000-20 utični konektor za senzor/aktivator, konfekcionirani M12 žženski konektor, ravni, ravni muški konektor 10 m Broj polova: 3 1 St.

Kataloški br.:3217346

Dostava sri,25.11.

Conrad Electronic

M12

4 A

žženski konektor, ravni

250 V

10 m

M12

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

45,99 €^*

binder 77 3430 3429 50004-0030-20 utični konektor za senzor/aktivator, konfekcionirani M12 žženski konektor, ravni, ravni muški konektor 0.3 m Broj polova: 4 1 St.

Kataloški br.:3217347

Dostava sri,25.11.

Conrad Electronic

M12

4 A

žženski konektor, ravni

250 V

0.3 m

M12

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

29,99 €^*

binder 77 3430 3429 50004-0060-20 utični konektor za senzor/aktivator, konfekcionirani M12 žženski konektor, ravni, ravni muški konektor 0.6 m Broj polova: 4 1 St.

Kataloški br.:3217348

Dostava sri,25.11.

Conrad Electronic

M12

4 A

žženski konektor, ravni

250 V

0.6 m

M12

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

29,99 €^*

binder 77 3430 3429 50004-0100-20 utični konektor za senzor/aktivator, konfekcionirani M12 žženski konektor, ravni, ravni muški konektor 1 m Broj polova: 4 1 St.

Kataloški br.:3217349

Dostava uto,27.10.

19 kom. - zaliha NjemačkaConrad Electronic

M12

4 A

žženski konektor, ravni

250 V

1 m

M12

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

27,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3217457 binder 77 3434 3429 20004-0300-20 utični konektor za senzor/aktivator, konfekcionirani ravni muški konektor, ženski kone

Opis

Ovi sustavi konektora nude savršeno rješenje za senzore i aktuatore u mnogim industrijama. Nudimo konektore u rasponu od IP40 do IP69K, mnogi s UL, VDE i Ecolab odobrenjima, kao i FDA kompatibilne modele. Korisnici mogu naručiti kružne konektore s 2 do 12 kontakata i različitim opcijama završetka uključujući lemljenje, savijanje, lemljenje potapanjem, kabelske i višestruke završetke. Konektori s M5, M8 i M12 vijčanim zaključavanjem dostupni su ravni i kutni, kao i verzije s prirubnicom. Osim duo utikača i dvostrukih razdjelnika, dostupan je i veliki izbor spojnih kabela.

Karakteristike:

• 2 do 12-polni
• IP40 do IP69K
• Zatvaranje vijcima
• Jednostavna montaža
• UL, VDE i Ecolab odobreni
• Spojni vodovi
• Verzije sukladne FDA

Ovaj tekst je strojno preveden.
