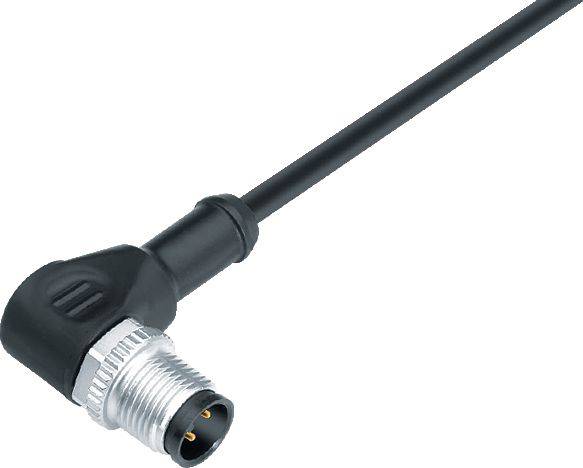

Crni kutnički utikač s metalnim navojem i tri priključka, pričvršćen na kabel, na bijeloj pozadini.

Slika slična

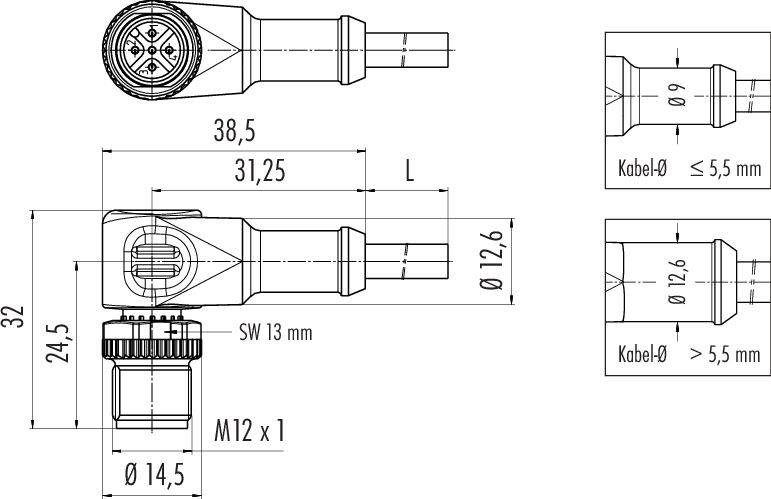

Tehnički nacrt konektora s dimenzijama. Glavne mjere: duljina 38,5 mm, promjer kabela do 5,5 mm, navoj M12 x 1.

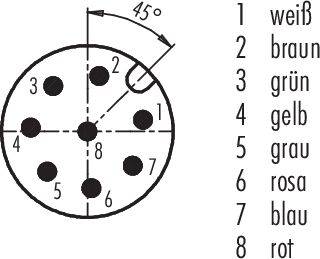

Dijagram kružnog konektora sa 8 numeriranih pinova. Strelica pokazuje kut od 45 stupnjeva. Desno se nalazi popis dodjeljivanja boja: 1 bijela, 2 smeđa, 3 zelena, 4 žuta, 5 siva, 6 ružičasta, 7 plava, 8 crvena.

1/3

Slika slična

Vrsta proizvoda

utični konektor za senzor/aktivator, konfekcionirani

Konstrukcija

kutni muški konektor

Priključna strana A

M12

Broj polova

Duljina kabela

5 m

Tehnički list (PDF)

Dostava uto, 24.11.

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (48,99 € / komad)

48,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 77 3427 0000 50708-0500-20 utični konektor za senzor/aktivator, konfekcionirani M12 kutni muški konektor 5 m Broj polova: 8 1 St.

M12-A kutni konektor
Broj polova: 8
nezaštićena
oblikovan na kabelu
IP69K
Na popisu UL
ČISTO crna
8 x 0,25 mm²

Tehnički podaci

EMC prikladnost: neoklopljen
Otpor izolacije: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: II
Prenaponska kategorija: II
Stupanj onečišćenja: 3
Materijal kontaktnog tijela: PUR
Materijal za zaključavanje: lijevani cink, poniklan
Izolacijski kabel: PP9Y bez halogena
Presjek kabela: 8 x 0,25 mm²
Brzina putovanja: ≤ 200 m/min (5 m vodoravna udaljenost)
Polumjer savijanja pomaknutog kabela: ≥ 10 x Ø
Polumjer savijanja fiksnog kabela: ≥ 5 x Ø
Bez halogena: Da
Vrsta montaže: montaža na kabel

Tip: 77 3427 0000 50708-0500

Vrsta proizvoda: utični konektor za senzor/aktivator, konfekcionirani

Konstrukcija: kutni muški konektor

Priključna strana A: M12

Broj polova: 8

Duljina kabela: 5 m

Materijal plašta: PUR

Nazivni napon: 60 V

Nazivna struja: 2 A

Nazivna struja - zaokružena: 2 A

Poprečni presjek priključka (maks.): 0.25 mm²

Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje): 0.25 mm²

Priključak: kabel s priključkom

Boja: crna

Tip navoja, strana za priključivanje: M12

Kodiranje: A

Kontaktni materijal: CuZn

Površina kontakta: Au (zlato)

: IP69 k (u ugrađenom stanju)

Posebne značajke: bez halogena

Min. temperatura: -50 °C

Maks. temperatura: 80 °C

Vrsta zatvaranja: navojno

Proizvođač-br. dijela: 77 3427 0000 50708-0500-20

Sadržaj: 1 St.

Promjer: 6.0 mm

RoHS-konforno: Da

Varijante(Sve stavke su sa PDV-om, plus dostava)

Tip

Standard utičnice

Nazivna struja - zaokružena

Konstrukcija

Broj polova

Nazivni napon

Tip navoja, strana za priključivanje

binder 09 0381 81 08-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 muški konektor za prirubnicu Broj polova: 8 1 St. Piece

Kataloški br.:3216600

09 0381 81 08

senzorski konektor

1.5 A

muški konektor za prirubnicu

30 V

M12

binder 09 0431 212 04-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 muški konektor za prirubnicu Broj polova: 4 1 St. Piece

Kataloški br.:3216601

09 0431 212 04

senzorski konektor

muški konektor za prirubnicu

M12

binder 09 0435 87 04-20 utični konektor za senzor/aktivator, nekonfekcionirani PG11 muški konektor za prirubnicu Broj polova: 4 1 St.

Kataloški br.:3216614

09 0435 87 04

4 A

muški konektor za prirubnicu

250 V

PG11

binder 09 0437 87 05-20 utični konektor za senzor/aktivator, nekonfekcionirani PG11 muški konektor za prirubnicu Broj polova: 5 1 St.

Kataloški br.:3216616

09 0437 87 05

senzorski konektor

4 A

muški konektor za prirubnicu

60 V

PG11

binder 09 3432 92 04-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 žženski konektor, ravni, ženski konektor za prirubnicu Broj polova: 4 1 St.

Kataloški br.:3216639

09 3432 92 04

senzorski konektor

4 A

žženski konektor, ravniženski konektor za prirubnicu

250 V

M12

binder 09 3442 92 05-20 utični konektor za senzor/aktivator, nekonfekcionirani žženski konektor, ravni, ženski konektor za prirubnicu Broj polova: 5 1 St.

Kataloški br.:3216642

09 3442 92 05

senzorski konektor

4 A

žženski konektor, ravniženski konektor za prirubnicu

60 V

binder 09 3491 969 12-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 x 1 muški konektor za prirubnicu Broj polova: 12 1 St. Piece

Kataloški br.:3216643

09 3491 969 12

senzorski konektor

1.5 A

muški konektor za prirubnicu

30 V

M12 x 1

binder 70 3441 287 05-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 muški konektor za prirubnicu 0.5 m Broj polova: 5 1 St.

Kataloški br.:3216661

70 3441 287 05

senzorski konektor

4 A

muški konektor za prirubnicu

60 V

M12

binder 70 3441 785 05-20 utični konektor za senzor/aktivator, nekonfekcionirani M16 muški konektor za prirubnicu 0.5 m Broj polova: 5 1 St.

Kataloški br.:3216662

70 3441 785 05

4 A

muški konektor za prirubnicu

60 V

M16

binder 70 3442 287 05-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 žženski konektor, ravni, ženski konektor za prirubnicu 0.5 m Broj polova: 5 1 St.

Kataloški br.:3216663

70 3442 287 05

4 A

žženski konektor, ravniženski konektor za prirubnicu

60 V

M12

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3217128 binder 77 3427 0000 50708-0500-20 utični konektor za senzor/aktivator, konfekcionirani M12 kutni muški konektor 5 m Broj

Upute za rad i sigurnost

Upute za rad i sigurnost 3217128 binder 77 3427 0000 50708-0500-20 utični konektor za senzor/aktivator, konfekcionirani M12 kutni muški konektor 5 m Broj

Opis

Ovi sustavi konektora nude savršeno rješenje za senzore i aktuatore u mnogim industrijama. Nudimo konektore u rasponu od IP40 do IP69K, mnogi s UL, VDE i Ecolab odobrenjima, kao i FDA kompatibilne modele. Korisnici mogu naručiti kružne konektore s 2 do 12 kontakata i različitim opcijama završetka uključujući lemljenje, savijanje, lemljenje potapanjem, kabelske i višestruke završetke. Konektori s M5, M8 i M12 vijčanim zaključavanjem dostupni su ravni i kutni, kao i verzije s prirubnicom. Osim duo utikača i dvostrukih razdjelnika, dostupan je i veliki izbor spojnih kabela.

Karakteristike:

• 2 do 12-polni
• IP40 do IP69K
• Zatvaranje vijcima
• Jednostavna montaža
• UL, VDE i Ecolab odobreni
• Spojni vodovi
• Verzije sukladne FDA

Ovaj tekst je strojno preveden.
