Kupi binder 77 3427 0000 50003-0500-20 utični konektor za senzor/aktivator, konfekcionirani kutni muški konektor 5 m Broj pol

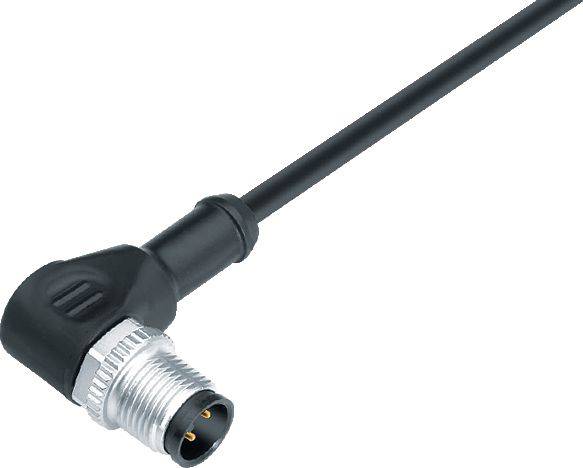

Crni, under kabel s metalnim konektorom na jednom kraju. Pogodan za industrijske primjene.

Slika slična

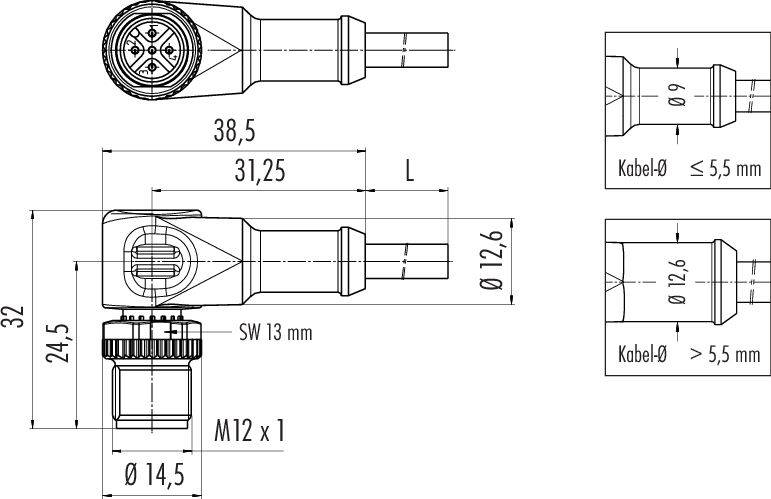

Tehnički nacrt priključka s M12 navojem. Dimenzije: 38,5 mm duljine, 14,5 mm promjera. Promjer kabela 5,5 mm.

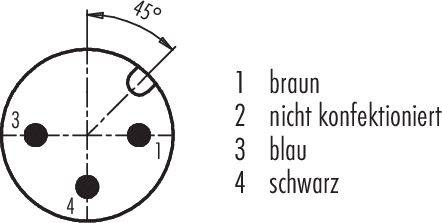

'Dijagram utikača sa 4 pina: 1. smeđa, 2. nekonfekcioniran, 3. plava, 4. crna, pod kutom od 45 stupnjeva gore lijevo.'

1/3

Slika slična

Vrsta proizvoda

utični konektor za senzor/aktivator, konfekcionirani

Konstrukcija

kutni muški konektor

Priključna strana A

M12

Broj polova

Duljina kabela

5 m

Tehnički list (PDF)

Dostava pon, 23.11.

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (26,99 € / komad)

26,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 77 3427 0000 50003-0500-20 utični konektor za senzor/aktivator, konfekcionirani kutni muški konektor 5 m Broj polova: 3 1 St.

M12-A kutni konektor
Broj polova: 3
nezaštićena
oblikovan na kabelu
IP69K
Na popisu UL
ČISTO crna
3 x 0,34 mm²

Tehnički podaci

EMC prikladnost: neoklopljen
Izolacijski otpor: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 3 mΩ
Skupina izolacijskih materijala: II
Prenaponska kategorija: II
Stupanj onečišćenja: 3
Materijal kontaktnog tijela: PUR
Materijal za zaključavanje: lijevani cink, poniklan
Izolacijski kabel: PP9Y bez halogena
Presjek kabela: 3 x 0,34 mm²
Brzina putovanja: ≤ 3,33 m/s
Polumjer savijanja pomaknutog kabela: ≥ 10 x Ø
Polumjer savijanja fiksnog kabela: ≥ 5 x Ø
Bez halogena: Da
Vrsta montaže: montaža na kabel

Tip: 77 3427 0000 50003-0500

Vrsta proizvoda: utični konektor za senzor/aktivator, konfekcionirani

Konstrukcija: kutni muški konektor

Priključna strana A: M12

Broj polova: 3

Duljina kabela: 5 m

Materijal plašta: PUR

Nazivni napon: 250 V

Nazivna struja: 4 A

Nazivna struja - zaokružena: 4 A

Poprečni presjek priključka (maks.): 0.34 mm²

Priključak: kabel s priključkom

Boja: crna

Kodiranje: A

Kontaktni materijal: CuZn

Površina kontakta: Au (zlato)

: IP69 k (u ugrađenom stanju)

Min. temperatura: -50 °C

Maks. temperatura: 80 °C

Vrsta zatvaranja: navojno

Proizvođač-br. dijela: 77 3427 0000 50003-0500-20

Sadržaj: 1 St.

Promjer: 4.3 mm

Varijante(Sve stavke su sa PDV-om, plus dostava)

Tip

Standard utičnice

Nazivna struja - zaokružena

Konstrukcija

Broj polova

Nazivni napon

Tip navoja, strana za priključivanje

binder 09 0381 81 08-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 muški konektor za prirubnicu Broj polova: 8 1 St. Piece

Kataloški br.:3216600

09 0381 81 08

senzorski konektor

1.5 A

muški konektor za prirubnicu

30 V

M12

binder 09 0431 212 04-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 muški konektor za prirubnicu Broj polova: 4 1 St. Piece

Kataloški br.:3216601

09 0431 212 04

senzorski konektor

muški konektor za prirubnicu

M12

binder 09 0435 87 04-20 utični konektor za senzor/aktivator, nekonfekcionirani PG11 muški konektor za prirubnicu Broj polova: 4 1 St.

Kataloški br.:3216614

09 0435 87 04

4 A

muški konektor za prirubnicu

250 V

PG11

binder 09 0437 87 05-20 utični konektor za senzor/aktivator, nekonfekcionirani PG11 muški konektor za prirubnicu Broj polova: 5 1 St.

Kataloški br.:3216616

09 0437 87 05

senzorski konektor

4 A

muški konektor za prirubnicu

60 V

PG11

binder 09 3432 92 04-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 žženski konektor, ravni, ženski konektor za prirubnicu Broj polova: 4 1 St.

Kataloški br.:3216639

09 3432 92 04

senzorski konektor

4 A

žženski konektor, ravniženski konektor za prirubnicu

250 V

M12

binder 09 3442 92 05-20 utični konektor za senzor/aktivator, nekonfekcionirani žženski konektor, ravni, ženski konektor za prirubnicu Broj polova: 5 1 St.

Kataloški br.:3216642

09 3442 92 05

senzorski konektor

4 A

žženski konektor, ravniženski konektor za prirubnicu

60 V

binder 09 3491 969 12-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 x 1 muški konektor za prirubnicu Broj polova: 12 1 St. Piece

Kataloški br.:3216643

09 3491 969 12

senzorski konektor

1.5 A

muški konektor za prirubnicu

30 V

M12 x 1

binder 70 3441 287 05-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 muški konektor za prirubnicu 0.5 m Broj polova: 5 1 St.

Kataloški br.:3216661

70 3441 287 05

senzorski konektor

4 A

muški konektor za prirubnicu

60 V

M12

binder 70 3441 785 05-20 utični konektor za senzor/aktivator, nekonfekcionirani M16 muški konektor za prirubnicu 0.5 m Broj polova: 5 1 St.

Kataloški br.:3216662

70 3441 785 05

4 A

muški konektor za prirubnicu

60 V

M16

binder 70 3442 287 05-20 utični konektor za senzor/aktivator, nekonfekcionirani M12 žženski konektor, ravni, ženski konektor za prirubnicu 0.5 m Broj polova: 5 1 St.

Kataloški br.:3216663

70 3442 287 05

4 A

žženski konektor, ravniženski konektor za prirubnicu

60 V

M12

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3217115 binder 77 3427 0000 50003-0500-20 utični konektor za senzor/aktivator, konfekcionirani kutni muški konektor 5 m Broj pol

Opis

Ovi sustavi konektora nude savršeno rješenje za senzore i aktuatore u mnogim industrijama. Nudimo konektore u rasponu od IP40 do IP69K, mnogi s UL, VDE i Ecolab odobrenjima, kao i FDA kompatibilne modele. Korisnici mogu naručiti kružne konektore s 2 do 12 kontakata i različitim opcijama završetka uključujući lemljenje, savijanje, lemljenje potapanjem, kabelske i višestruke završetke. Konektori s M5, M8 i M12 vijčanim zaključavanjem dostupni su u ravnim i kutnim, kao i u verzijama s prirubnicom. Osim duo utikača i dvostrukih razdjelnika, dostupan je i veliki izbor spojnih kabela.

Karakteristike:

• 2 do 12-polni
• IP40 do IP69K
• Zatvaranje vijcima
• Jednostavna montaža
• UL, VDE i Ecolab odobreni
• Spojni vodovi
• Verzije sukladne FDA

Ovaj tekst je strojno preveden.
