Kupi binder 09 4204 00 07-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 7 + PE Serija (Okrugli utični

Crni cilindrični utikač s nekoliko okruglih utora i natpisima '8A/250V' i '10A/250V~'.

Slika slična

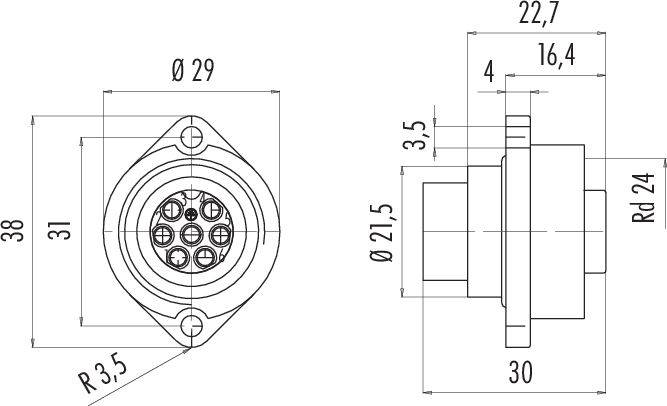

Tehnički nacrt okruglog utičnog konektora sa specifičnim dimenzijama. Lijevo je tlocrtni prikaz s oznakama promjera, desno bočni prikaz s mjerama dubine.

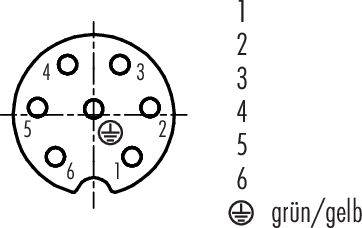

Električka shema prikazuje 6-polni DIN utikač s numeriranim pinovima od 1 do 6 te oznaku 'zeleno/žuto' za uzemljenje.

1/3

Slika slična

Vrsta proizvoda

utičnica s prirubnicom

Konstrukcija

žženski konektor, ravni

Ukupan broj polova

7 + PE

Priključak

krimpanje

Sadržaj

1 St.

Tehnički list (PDF)

Dostava sri, 14.10.

439 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (8,99 € / komad)

8,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 09 4204 00 07-20 utičnica s prirubnicom žženski konektor, ravni Serija (Okrugli utični konektori): 693 Ukupan broj polova: 7 + PE 1 St.

RD24 utičnica s prirubnicom
Broj polova: 6+PE
nezaštićena
crimp (krimp kontakte je potrebno posebno naručiti)
IP67
UL
ESTI+
VDE

Tehnički podaci

EMC prikladnost: neoklopljen
Otpor izolacije: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 5 mΩ
Skupina izolacijskih materijala: III
Prenaponska kategorija: III
Stupanj onečišćenja: 3
Materijal kontaktnog tijela: PBT
Vrsta montaže: montaža na kućište

Tip: 09 4204 00 07

Vrsta proizvoda: utičnica s prirubnicom

Konstrukcija: žženski konektor, ravni

Ukupan broj polova: 7 + PE

Priključak: krimpanje

Sadržaj: 1 St.

Nazivna struja: 10 A

Nazivna struja - zaokružena: 10 A

Lokot: vijak

Napredni kontakt (PE): da

Nazivni napon: 250 V

Materijal kućišta: PA

Proizvođač-br. dijela: 09 4204 00 07-20

Broj polova: 7

: IP67

Serija: 693

Varijante(Sve stavke su sa PDV-om, plus dostava)

Tip

Nazivna struja - zaokružena

Priključak

Konstrukcija

Sadržaj

Ukupan broj polova

Vrsta proizvoda

Nazivni napon

binder 09 4204 00 07-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215185

Ovaj proizvod

09 4204 00 07

10 A

krimpanje

žženski konektor, ravni

1 St.

7 + PE

utičnica s prirubnicom

250 V

binder 09 4203 00 07-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215184

09 4203 00 07

10 A

krimpanje

muški konektor za prirubnicu

1 St.

7 + PE

utikač s prirubnicom

250 V

binder 09 4219 150 07-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215186

09 4219 150 07

10 A

vijčana stezaljka

muški konektor za prirubnicu

1 St.

7 + PE

utikač s prirubnicom

250 V

binder 09 4220 150 07-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215187

09 4220 150 07

10 A

vijčana stezaljka

žženski konektor, ravni

1 St.

7 + PE

utičnica s prirubnicom

250 V

binder 09 4223 150 04-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215188

09 4223 150 04

16 A

vijčana stezaljka

muški konektor za prirubnicu

1 St.

4 + PE

utikač s prirubnicom

400 V600 V

binder 09 4224 150 04-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 4 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3215189

09 4224 150 04

16 A

vijčana stezaljka

žženski konektor, ravni

1 St.

4 + PE

utičnica s prirubnicom

400 V600 V

binder 99 4201 00 07-20 priključak za kabel ravni muški konektor Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3216117

99 4201 00 07

10 A

krimpanje

ravni muški konektor

1 St.

7 + PE

priključak za kabel

250 V

binder 99 4201 110 07-20 priključak za kabel ravni muški konektor Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3216118

99 4201 110 07

10 A

krimpanje

ravni muški konektor

1 St.

7 + PE

priključak za kabel

250 V

binder 99 4201 14 07-20 priključak za kabel ravni muški konektor Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3216119

99 4201 14 07

10 A

krimpanje

ravni muški konektor

1 St.

7 + PE

priključak za kabel

250 V

binder 99 4201 160 07-20 priključak za kabel ravni muški konektor Ukupan broj polova: 7 + PE Serija (Okrugli utični konektori): 693 1 St.

Kataloški br.:3216120

99 4201 160 07

10 A

krimpanje

ravni muški konektor

1 St.

7 + PE

priključak za kabel

250 V

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3215185 binder 09 4204 00 07-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 7 + PE Serija (Okrugli utični

Upute za rad i sigurnost

Upute za rad i sigurnost 3215185 binder 09 4204 00 07-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 7 + PE Serija (Okrugli utični

Opis

Naš asortiman konektora za napajanje prikladan je za gotovo sve aplikacije niskog i visokog napona, od sigurnosnih i CCTV sustava do Ethernet komponenti sabirnice polja do AC i DC motora. Neki modeli zadovoljavaju zahtjeve najekstremnijih okruženja – kako u zatvorenom tako i na otvorenom. Dostupne su različite mogućnosti spajanja; mogući su sustavi zaključavanja M23, M25 i RD24. Neki modeli imaju odobrenje ESTI+, UL i VDE. Kako bi proširili opseg primjene, korisnici mogu birati između ravnih i pravih kutnih kabela i verzija s prirubnicom.

Karakteristike:

• 3 do 24 kontakta, također s +PE
• Klasa zaštite od IP40 do IP69K
• UL, VDE i ESTI+ odobrenje
• Formati kabela i prirubnica
• Lemljenje, vijčani terminal, stegnuti spoj i oblikovani kabel
• Zaštitne verzije
