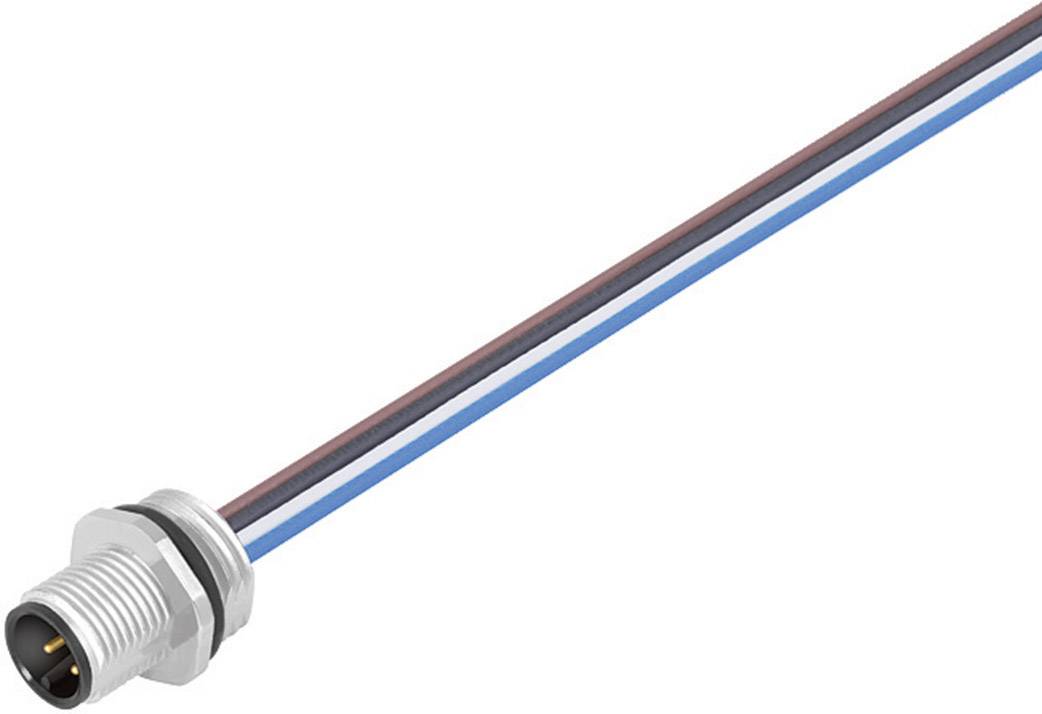

binder 09-3431-433-04 okrugli utikač muški konektor za prirubnicu Ukupan broj polova: 4 Serija (Okrugli utični konektori
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
okrugli utikač
Konstrukcija
muški konektor za prirubnicu
Ukupan broj polova
4
Priključak
vijak
Sadržaj
1 St.
Tehnički list (PDF)
Tehnički podaci
- Tip
09-3431-433-04
- Vrsta proizvoda
okrugli utikač
- Konstrukcija
muški konektor za prirubnicu
- Ukupan broj polova
4
- Priključak
vijak
- Sadržaj
1 St.
- Nazivna struja
5 A
- Nazivna struja - zaokružena
5 A
- Nazivni napon
125 V
- Kontaktni materijal
Au
18
- Priključni kut
180°
- Proizvođač-br. dijela
09-3431-433-04
- Broj polova
4
- Maks. presjek
1.5 mm²
- Područje poprečnog presjeka
1.5 mm² (max)
IP67
- Serija
763
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 568036 binder 09-3431-433-04 okrugli utikač muški konektor za prirubnicu Ukupan broj polova: 4 Serija (Okrugli utični konektori
Upute za rad i sigurnost
Upute za rad i sigurnost 568036 binder 09-3431-433-04 okrugli utikač muški konektor za prirubnicu Ukupan broj polova: 4 Serija (Okrugli utični konektori
Opis
Do sada nije bilo moguće spojiti energetske kabele na M12 konektore koji su spremni za montažu jer su terminali projektirani samo do 0,75 mm², a izlazni kabel završava na 8 mm. Nove verzije mogu se pričvrstiti žičanim krajevima do 1,5 mm², a promjer kabela se može zabrtviti do 10 mm. To omogućuje prijenos 8 A po kontaktu na temperaturi okoline 40 ° C. Da bi se smanjila otpornost na kontakt i gubitak topline, kontakti su konstruirani s Au površinom. Konektori su kompatibilni s utikačima sa svim 4- i 5-polnim izvedbama u A-kodiranju prema DIN EN61076-2-101.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- M12 snažan konektor, serija 763 broj polova: 4 utikač s prirubnicom 8 A 09-3431-433-04 Binder 1 kom.
