Kupi binder 09 0310 02 04-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 4 Serija (Okrugli utični konektori):

Srebrni cilindrični mrežni adapter sa crnim priključnim krajem koji sadrži više pinova za povezivanje elektroničkih uređaja.

Slika slična

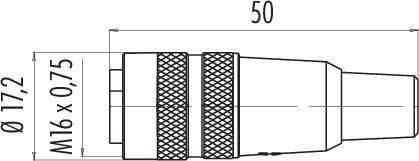

Tehnički nacrt spojna komponenta cilindričnog oblika, označen s 'ø 17,2' i 'M16 x 0,75'. Duljina: '50' mm.

Kružni 4-polni priključni utikač s numeriranim pozicijama od 1 do 4 za identifikaciju priključnih pinova.

1/3

Slika slična

Vrsta proizvoda

kabelska kutija

Konstrukcija

žženski konektor, ravni

Ukupan broj polova

Priključak

lemni

Sadržaj

1 St.

Tehnički list (PDF)

Dostava sri, 14.10.

49 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Ukupno (18,99 € / komad)

18,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

binder 09 0310 02 04-20 kabelska kutija žženski konektor, ravni Serija (Okrugli utični konektori): 680 Ukupan broj polova: 4 1 St.

M16 IP40 kabelska utičnica
Broj polova: 4
6,0 - 8,0 mm
nezaštićena
lemljenje
IP40

Tehnički podaci

EMC prikladnost: neoklopljen
Izolacijski otpor: ≥ 10¹⁰ Ω
Otpor kontakta: ≤ 5 mΩ
Skupina izolacijskih materijala: III
Kategorija prenapona: I
Stupanj onečišćenja: 1
Tijelo u kontaktu s materijalom: PBT (UL94 V-0)
Prolaz kabela: 6,0 - 8,0 mm
Vrsta montaže: montaža na kabel

Tip: 09 0310 02 04

Vrsta proizvoda: kabelska kutija

Konstrukcija: žženski konektor, ravni

Ukupan broj polova: 4

Priključak: lemni

Sadržaj: 1 St.

Nazivna struja: 6 A

Nazivna struja - zaokružena: 6 A

Lokot: vijak

Nazivni napon: 250 V

Kontaktni materijal: CuSn

Materijal kućišta: PA

: AWG 18

Proizvođač-br. dijela: 09 0310 02 04-20

Broj polova: 4

Maks. presjek: 0.75 mm²

Područje poprečnog presjeka: 0.75 mm² (max)

RoHS-konforno: Da

: IP40

Serija: 680

Varijante(Sve stavke su sa PDV-om, plus dostava)

Tip

Nazivna struja - zaokružena

Priključak

Konstrukcija

Ukupan broj polova

Vrsta proizvoda

Nazivni napon

binder 09 0053 00 14-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 14 Serija (Okrugli utični konektori): 680 1 St.

Kataloški br.:3214461

09 0053 00 14

3 A

lemni

muški konektor za prirubnicu

utikač s prirubnicom

60 V

binder 09 0053 80 14-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 14 Serija (Okrugli utični konektori): 680 1 St.

Kataloški br.:3214462

09 0053 80 14

3 A

lemni

muški konektor za prirubnicu

utikač s prirubnicom

60 V

binder 09 0053 90 14-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 14 Serija (Okrugli utični konektori): 680 1 St.

Kataloški br.:3214463

09 0053 90 14

3 A

lemni

muški konektor za prirubnicu

utikač s prirubnicom

60 V

binder 09 0054 00 14-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 14 Serija (Okrugli utični konektori): 680 1 St.

Kataloški br.:3214464

09 0054 00 14

3 A

lemni

žženski konektor, ravni

utičnica s prirubnicom

60 V

binder 09 0054 80 14-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polova: 14 Serija (Okrugli utični konektori): 680 1 St.

Kataloški br.:3214465

09 0054 80 14

3 A

lemni

žženski konektor, ravniženski konektor za prirubnicu

utičnica s prirubnicom

60 V

binder 09 0054 90 14-20 utičnica s prirubnicom žženski konektor, ravni, ženski konektor za prirubnicu Ukupan broj polova: 14 Serija (Okrugli utični konektori): 680 1 St.

Kataloški br.:3214466

09 0054 90 14

3 A

lemni

žženski konektor, ravniženski konektor za prirubnicu

utičnica s prirubnicom

60 V

binder 09 0197 00 24-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 24 Serija (Okrugli utični konektori): 680 1 St.

Kataloški br.:3214750

09 0197 00 24

1 A

lemni

muški konektor za prirubnicu

utikač s prirubnicom

60 V

binder 09 0197 80 24-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 24 Serija (Okrugli utični konektori): 680 1 St.

Kataloški br.:3214751

09 0197 80 24

1 A

lemni

muški konektor za prirubnicu

utikač s prirubnicom

60 V

binder 09 0197 90 24-20 utikač s prirubnicom muški konektor za prirubnicu Ukupan broj polova: 24 Serija (Okrugli utični konektori): 680 1 St.

Kataloški br.:3214752

09 0197 90 24

1 A

lemni

muški konektor za prirubnicu

utikač s prirubnicom

60 V

binder 09 0198 00 24-20 utičnica s prirubnicom žženski konektor, ravni Ukupan broj polova: 24 Serija (Okrugli utični konektori): 680 1 St.

Kataloški br.:3214753

09 0198 00 24

1 A

lemni

žženski konektor, ravni

utičnica s prirubnicom

60 V

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3214799 binder 09 0310 02 04-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 4 Serija (Okrugli utični konektori):

Upute za rad i sigurnost

Upute za rad i sigurnost 3214799 binder 09 0310 02 04-20 kabelska kutija žženski konektor, ravni Ukupan broj polova: 4 Serija (Okrugli utični konektori):

Opis

Ovih sedam serija minijaturnih kružnih konektora prikladno je za širok raspon primjena zahvaljujući širokom rasponu sustava zaključavanja, rasporeda kontakata, IP ocjena i završetaka. Kupci mogu birati između push-pull, snap-in, bajunetnog i M16 zaključavanja. Ovisno o seriji, konektori s 2 do 24 kontakta dostupni su u izvedbi s kabelom ili prirubnicom. Vrste spajanja uključuju spojeve sa presavanjem, lemljenjem potapanjem, vijčane stezaljke i lemljenje, višežilne žice i lijevane kabele. Kao i svi proizvodi za vezivanje, ovi minijaturni konektori izrađeni su od visokokvalitetnih materijala za dug i pouzdan radni vijek. Mnogi su odobreni od UL i VDE, neki su sukladni ASIG.

Karakteristike:

• Klasa zaštite IP40, IP67, IP67 zaštićeni ili IP68
• 2 do 24-polni
• Ravne i kutne verzije kabela
• Verzije s prirubnicom
• Pozlaćeni ili posrebreni mesingani i brončani kontakti
• 1000 ciklusa parenja i više
• Višestruki sustavi zaključavanja uključujući bajunet, uskočni i M16
